Proline Prosonic Flow 93 PROFIBUS DP/PA
Endress+Hauser
5.2

Vor-Ort-Anzeige

5.2.1

Anzeige- und Bedienelemente

Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr
Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss-
richtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit,
die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach sei-
nen Bedürfnissen anzupassen ( siehe Handbuch "Beschreibung Gerätefunktionen").
1
2

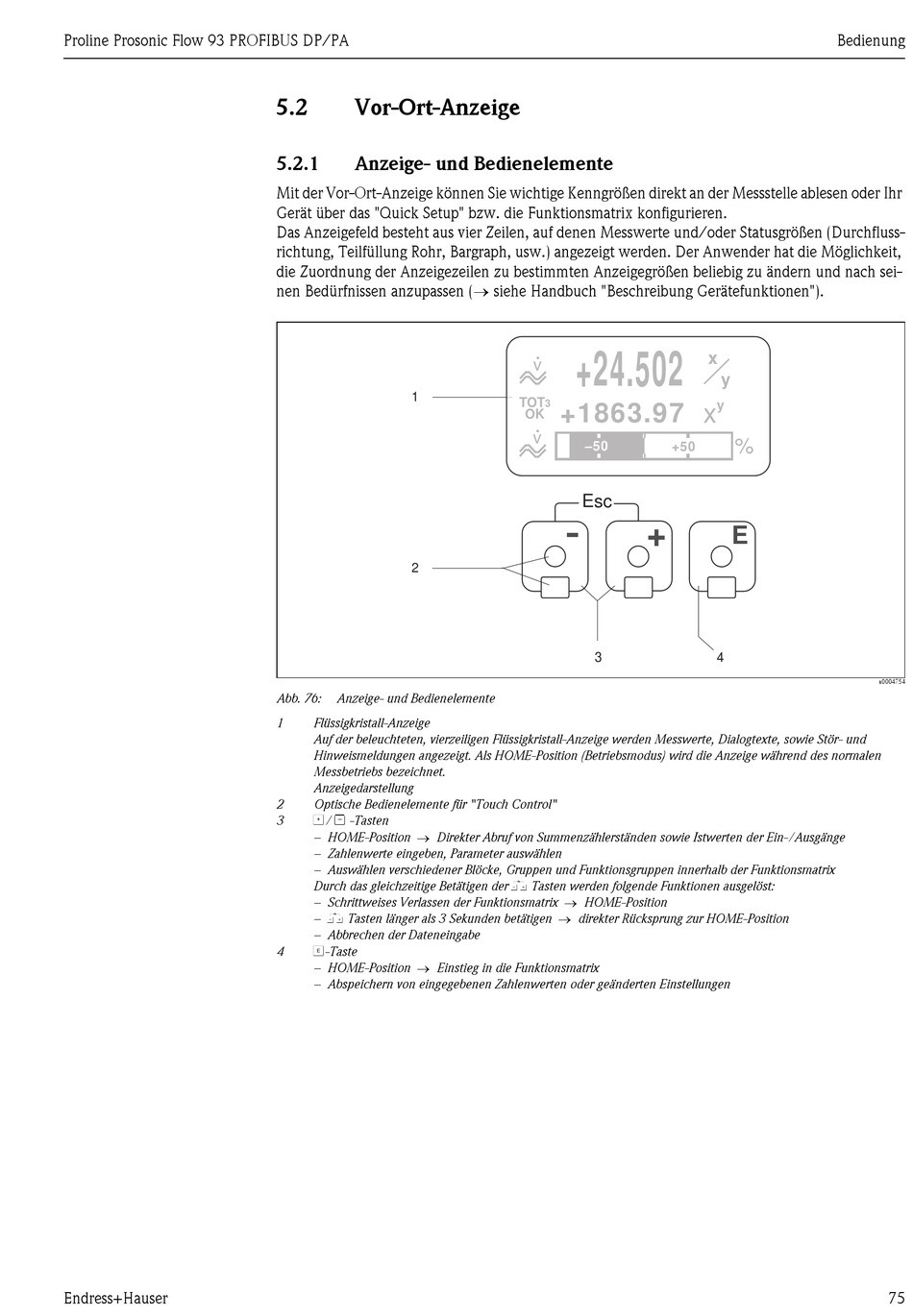

Abb. 76: Anzeige- und Bedienelemente
1 Flüssigkristall-Anzeige
Auf der beleuchteten, vierzeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und
Hinweismeldungen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen
Messbetriebs bezeichnet.
Anzeigedarstellung
2 Optische Bedienelemente für "Touch Control"
O/ S -Tasten
3
– HOME-Position  Direkter Abruf von Summenzählerständen sowie Istwerten der Ein-/Ausgänge
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Blöcke, Gruppen und Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der X Tasten werden folgende Funktionen ausgelöst:
– Schrittweises Verlassen der Funktionsmatrix  HOME-Position
– X Tasten länger als 3 Sekunden betätigen  direkter Rücksprung zur HOME-Position
– Abbrechen der Dateneingabe
F-Taste
4
– HOME-Position  Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+24.502 +24.502
v v
TOT TOT
3 3
+1863.97 +1863.97
OK OK
v v
–50 –50
+50 +50
Esc
+
-
3
Bedienung
x x
y y
y y
x x
% %
E
4
a0004754
75
