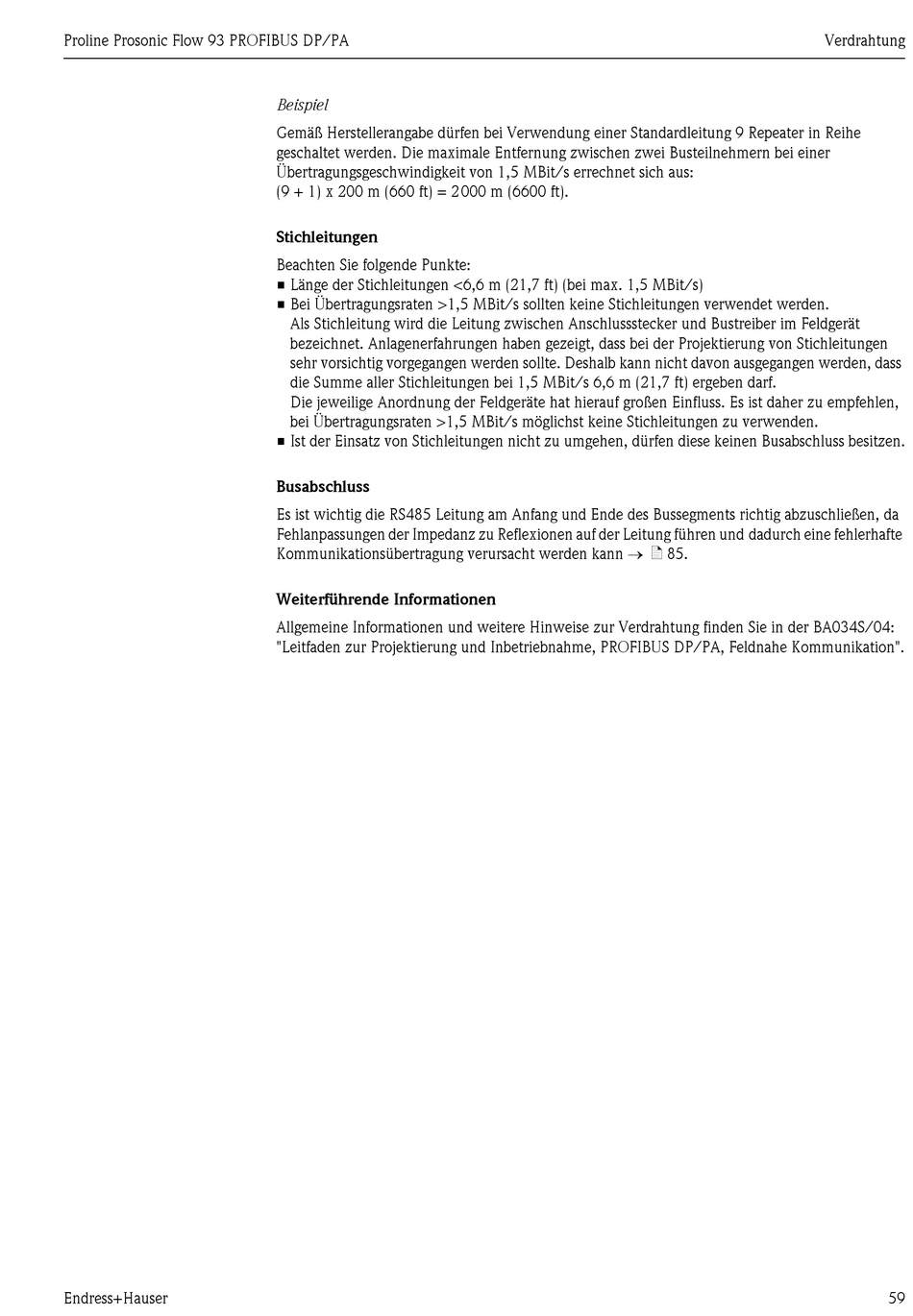

Beispiel
Gemäß Herstellerangabe dürfen bei Verwendung einer Standardleitung 9 Repeater in Reihe
geschaltet werden. Die maximale Entfernung zwischen zwei Busteilnehmern bei einer
Übertragungsgeschwindigkeit von 1,5 MBit/s errechnet sich aus:
(9 + 1) x 200 m (660 ft) = 2000 m (6600 ft).
Stichleitungen
Beachten Sie folgende Punkte:
• Länge der Stichleitungen <6,6 m (21,7 ft) (bei max. 1,5 MBit/s)
• Bei Übertragungsraten >1,5 MBit/s sollten keine Stichleitungen verwendet werden.
Als Stichleitung wird die Leitung zwischen Anschlussstecker und Bustreiber im Feldgerät
bezeichnet. Anlagenerfahrungen haben gezeigt, dass bei der Projektierung von Stichleitungen
sehr vorsichtig vorgegangen werden sollte. Deshalb kann nicht davon ausgegangen werden, dass
die Summe aller Stichleitungen bei 1,5 MBit/s 6,6 m (21,7 ft) ergeben darf.
Die jeweilige Anordnung der Feldgeräte hat hierauf großen Einfluss. Es ist daher zu empfehlen,
bei Übertragungsraten >1,5 MBit/s möglichst keine Stichleitungen zu verwenden.
• Ist der Einsatz von Stichleitungen nicht zu umgehen, dürfen diese keinen Busabschluss besitzen.
Busabschluss
Es ist wichtig die RS485 Leitung am Anfang und Ende des Bussegments richtig abzuschließen, da
Fehlanpassungen der Impedanz zu Reflexionen auf der Leitung führen und dadurch eine fehlerhafte
Kommunikationsübertragung verursacht werden kann  ä 85.
Weiterführende Informationen
Allgemeine Informationen und weitere Hinweise zur Verdrahtung finden Sie in der BA034S/04:
"Leitfaden zur Projektierung und Inbetriebnahme, PROFIBUS DP/PA, Feldnahe Kommunikation".
