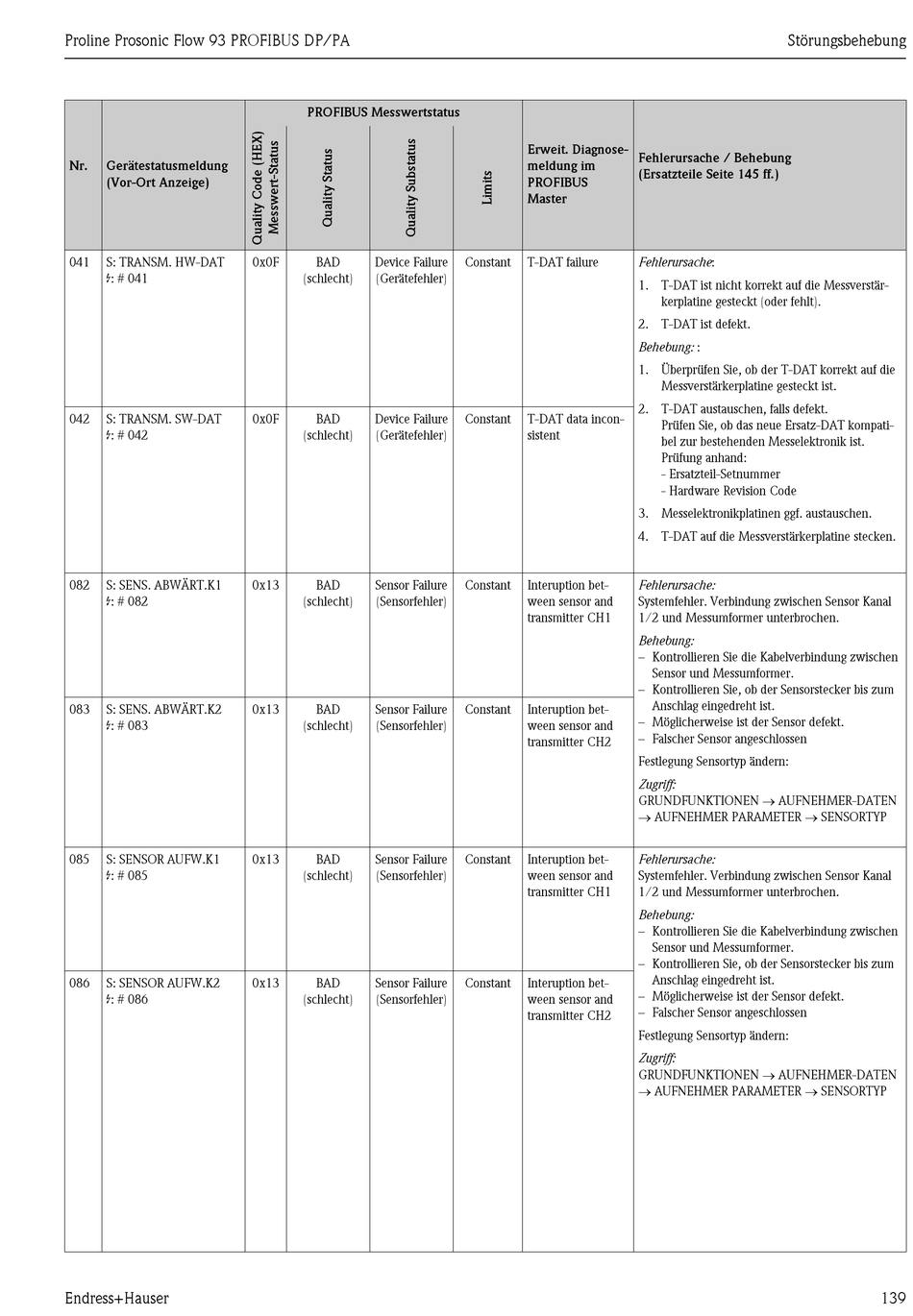

Endress+Hauser Proline Prosonic Flow 93 Betriebsanleitung Seite 139

Proline Prosonic Flow 93 PROFIBUS DP/PA
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
041 S: TRANSM. HW-DAT
$: # 041
042 S: TRANSM. SW-DAT
$: # 042
082 S: SENS. ABWÄRT.K1
$: # 082
083 S: SENS. ABWÄRT.K2
$: # 083
085 S: SENSOR AUFW.K1
$: # 085
086 S: SENSOR AUFW.K2
$: # 086
Endress+Hauser
PROFIBUS Messwertstatus
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x13 BAD Sensor Failure
(schlecht) (Sensorfehler)
0x13 BAD Sensor Failure
(schlecht) (Sensorfehler)
0x13 BAD Sensor Failure
(schlecht) (Sensorfehler)
0x13 BAD Sensor Failure
(Sensorfehler)
(schlecht)
Erweit. Diagnose-
meldung im
PROFIBUS
Master
Constant T-DAT failure
Constant T-DAT data incon-
sistent
Constant Interuption bet-
ween sensor and
transmitter CH1
Constant Interuption bet-
ween sensor and
transmitter CH2
Constant Interuption bet-
ween sensor and
transmitter CH1
Constant Interuption bet-
ween sensor and
transmitter CH2
Störungsbehebung
Fehlerursache / Behebung
(Ersatzteile Seite 145 ff.)
Fehlerursache:
1. T-DAT ist nicht korrekt auf die Messverstär-
kerplatine gesteckt (oder fehlt).
2. T-DAT ist defekt.
Behebung: :
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompati-
bel zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. T-DAT auf die Messverstärkerplatine stecken.
Fehlerursache:
Systemfehler. Verbindung zwischen Sensor Kanal
1/2 und Messumformer unterbrochen.
Behebung:
– Kontrollieren Sie die Kabelverbindung zwischen
Sensor und Messumformer.
– Kontrollieren Sie, ob der Sensorstecker bis zum
Anschlag eingedreht ist.
– Möglicherweise ist der Sensor defekt.
– Falscher Sensor angeschlossen
Festlegung Sensortyp ändern:
Zugriff:
GRUNDFUNKTIONEN  AUFNEHMER-DATEN
 AUFNEHMER PARAMETER  SENSORTYP
Fehlerursache:
Systemfehler. Verbindung zwischen Sensor Kanal
1/2 und Messumformer unterbrochen.
Behebung:
– Kontrollieren Sie die Kabelverbindung zwischen
Sensor und Messumformer.
– Kontrollieren Sie, ob der Sensorstecker bis zum
Anschlag eingedreht ist.
– Möglicherweise ist der Sensor defekt.
– Falscher Sensor angeschlossen
Festlegung Sensortyp ändern:
Zugriff:
GRUNDFUNKTIONEN  AUFNEHMER-DATEN
 AUFNEHMER PARAMETER  SENSORTYP
