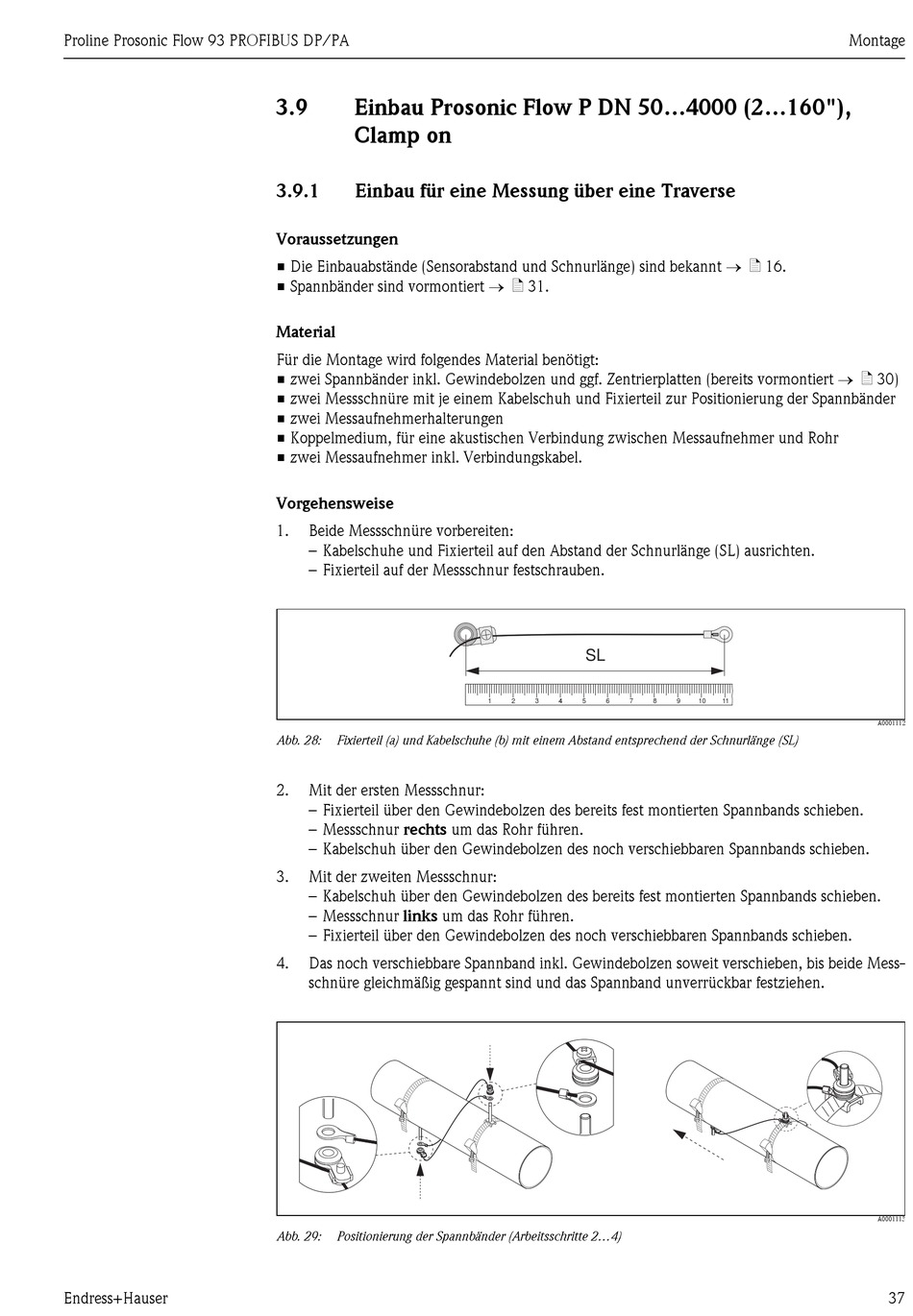

3.9 Einbau Prosonic Flow P DN 50...4000 (2...160"),
Clamp on
3.9.1 Einbau für eine Messung über eine Traverse
Voraussetzungen
• Die Einbauabstände (Sensorabstand und Schnurlänge) sind bekannt  ä 16.
• Spannbänder sind vormontiert  ä 31.
Material
Für die Montage wird folgendes Material benötigt:
• zwei Spannbänder inkl. Gewindebolzen und ggf. Zentrierplatten (bereits vormontiert  ä 30)
• zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der Spannbänder
• zwei Messaufnehmerhalterungen
• Koppelmedium, für eine akustischen Verbindung zwischen Messaufnehmer und Rohr
• zwei Messaufnehmer inkl. Verbindungskabel.
Vorgehensweise
1. Beide Messschnüre vorbereiten:
– Kabelschuhe und Fixierteil auf den Abstand der Schnurlänge (SL) ausrichten.
– Fixierteil auf der Messschnur festschrauben.
Abb. 28: Fixierteil (a) und Kabelschuhe (b) mit einem Abstand entsprechend der Schnurlänge (SL)
2. Mit der ersten Messschnur:
– Fixierteil über den Gewindebolzen des bereits fest montierten Spannbands schieben.
– Messschnur rechts um das Rohr führen.
– Kabelschuh über den Gewindebolzen des noch verschiebbaren Spannbands schieben.
3. Mit der zweiten Messschnur:
– Kabelschuh über den Gewindebolzen des bereits fest montierten Spannbands schieben.
– Messschnur links um das Rohr führen.
– Fixierteil über den Gewindebolzen des noch verschiebbaren Spannbands schieben.
4. Das noch verschiebbare Spannband inkl. Gewindebolzen soweit verschieben, bis beide Mess-
schnüre gleichmäßig gespannt sind und das Spannband unverrückbar festziehen.
Abb. 29: Positionierung der Spannbänder (Arbeitsschritte 2...4)
