Verdrahtung
60
4.1.2

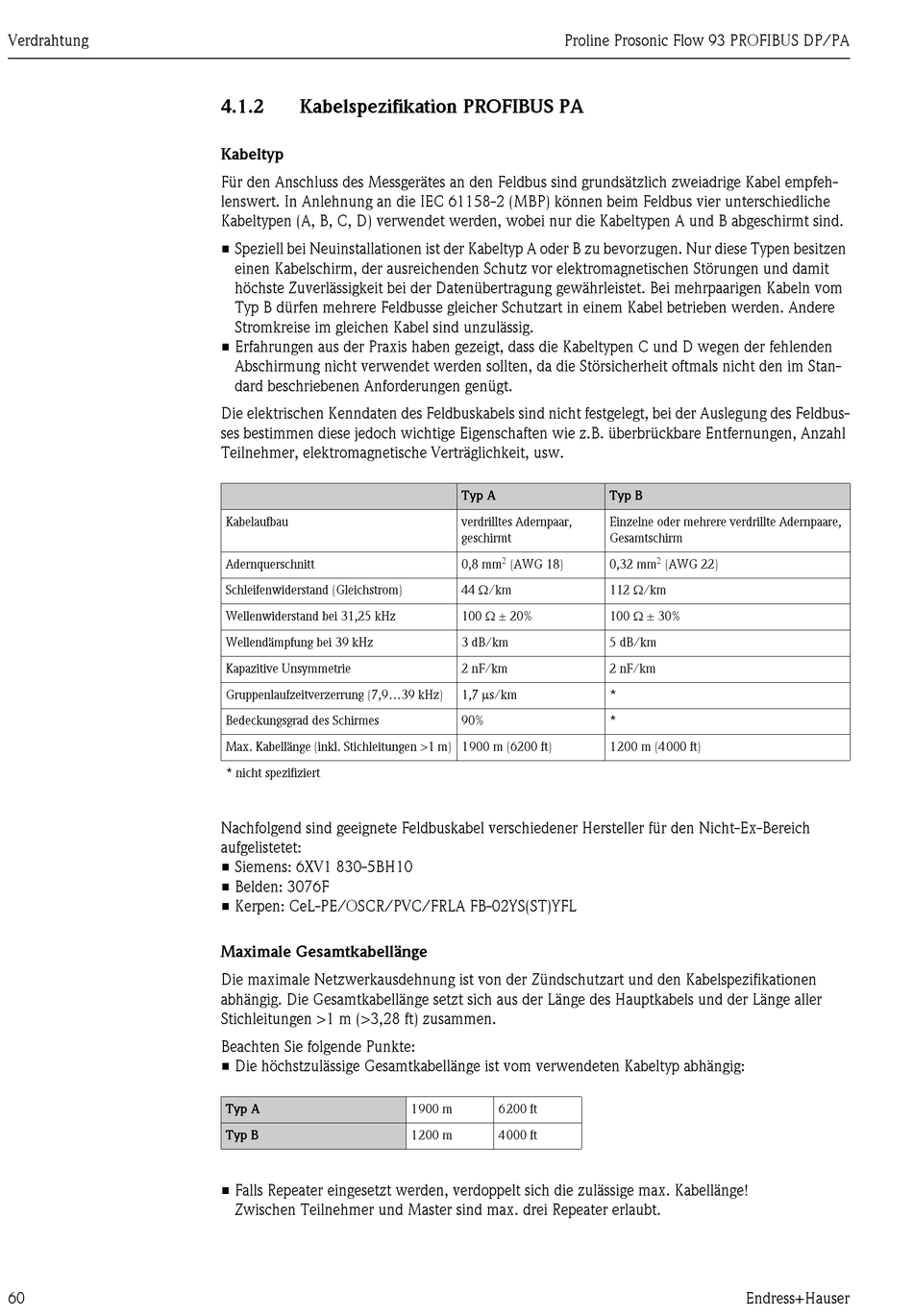

Kabelspezifikation PROFIBUS PA

Kabeltyp
Für den Anschluss des Messgerätes an den Feldbus sind grundsätzlich zweiadrige Kabel empfeh-
lenswert. In Anlehnung an die IEC 61158-2 (MBP) können beim Feldbus vier unterschiedliche
Kabeltypen (A, B, C, D) verwendet werden, wobei nur die Kabeltypen A und B abgeschirmt sind.
• Speziell bei Neuinstallationen ist der Kabeltyp A oder B zu bevorzugen. Nur diese Typen besitzen
einen Kabelschirm, der ausreichenden Schutz vor elektromagnetischen Störungen und damit
höchste Zuverlässigkeit bei der Datenübertragung gewährleistet. Bei mehrpaarigen Kabeln vom
Typ B dürfen mehrere Feldbusse gleicher Schutzart in einem Kabel betrieben werden. Andere
Stromkreise im gleichen Kabel sind unzulässig.
• Erfahrungen aus der Praxis haben gezeigt, dass die Kabeltypen C und D wegen der fehlenden
Abschirmung nicht verwendet werden sollten, da die Störsicherheit oftmals nicht den im Stan-
dard beschriebenen Anforderungen genügt.
Die elektrischen Kenndaten des Feldbuskabels sind nicht festgelegt, bei der Auslegung des Feldbus-
ses bestimmen diese jedoch wichtige Eigenschaften wie z.B. überbrückbare Entfernungen, Anzahl
Teilnehmer, elektromagnetische Verträglichkeit, usw.
Kabelaufbau
Adernquerschnitt
Schleifenwiderstand (Gleichstrom)
Wellenwiderstand bei 31,25 kHz
Wellendämpfung bei 39 kHz
Kapazitive Unsymmetrie
Gruppenlaufzeitverzerrung (7,9...39 kHz)
Bedeckungsgrad des Schirmes
Max. Kabellänge (inkl. Stichleitungen >1 m) 1900 m (6200 ft)
* nicht spezifiziert
Nachfolgend sind geeignete Feldbuskabel verschiedener Hersteller für den Nicht-Ex-Bereich
aufgelistetet:
• Siemens: 6XV1 830-5BH10
• Belden: 3076F
• Kerpen: CeL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL
Maximale Gesamtkabellänge
Die maximale Netzwerkausdehnung ist von der Zündschutzart und den Kabelspezifikationen
abhängig. Die Gesamtkabellänge setzt sich aus der Länge des Hauptkabels und der Länge aller
Stichleitungen >1 m (>3,28 ft) zusammen.
Beachten Sie folgende Punkte:
• Die höchstzulässige Gesamtkabellänge ist vom verwendeten Kabeltyp abhängig:
Typ A
Typ B
• Falls Repeater eingesetzt werden, verdoppelt sich die zulässige max. Kabellänge!
Zwischen Teilnehmer und Master sind max. drei Repeater erlaubt.
Proline Prosonic Flow 93 PROFIBUS DP/PA
Typ A
verdrilltes Adernpaar,
geschirmt

0,8 mm (AWG 18)
44 /km
100  ± 20%
3 dB/km
2 nF/km
1,7 s/km
90%
1900 m 6200 ft
1200 m 4000 ft
Typ B
Einzelne oder mehrere verdrillte Adernpaare,
Gesamtschirm

0,32 mm (AWG 22)
112 /km
100  ± 30%
5 dB/km
2 nF/km
*
*
1200 m (4000 ft)
