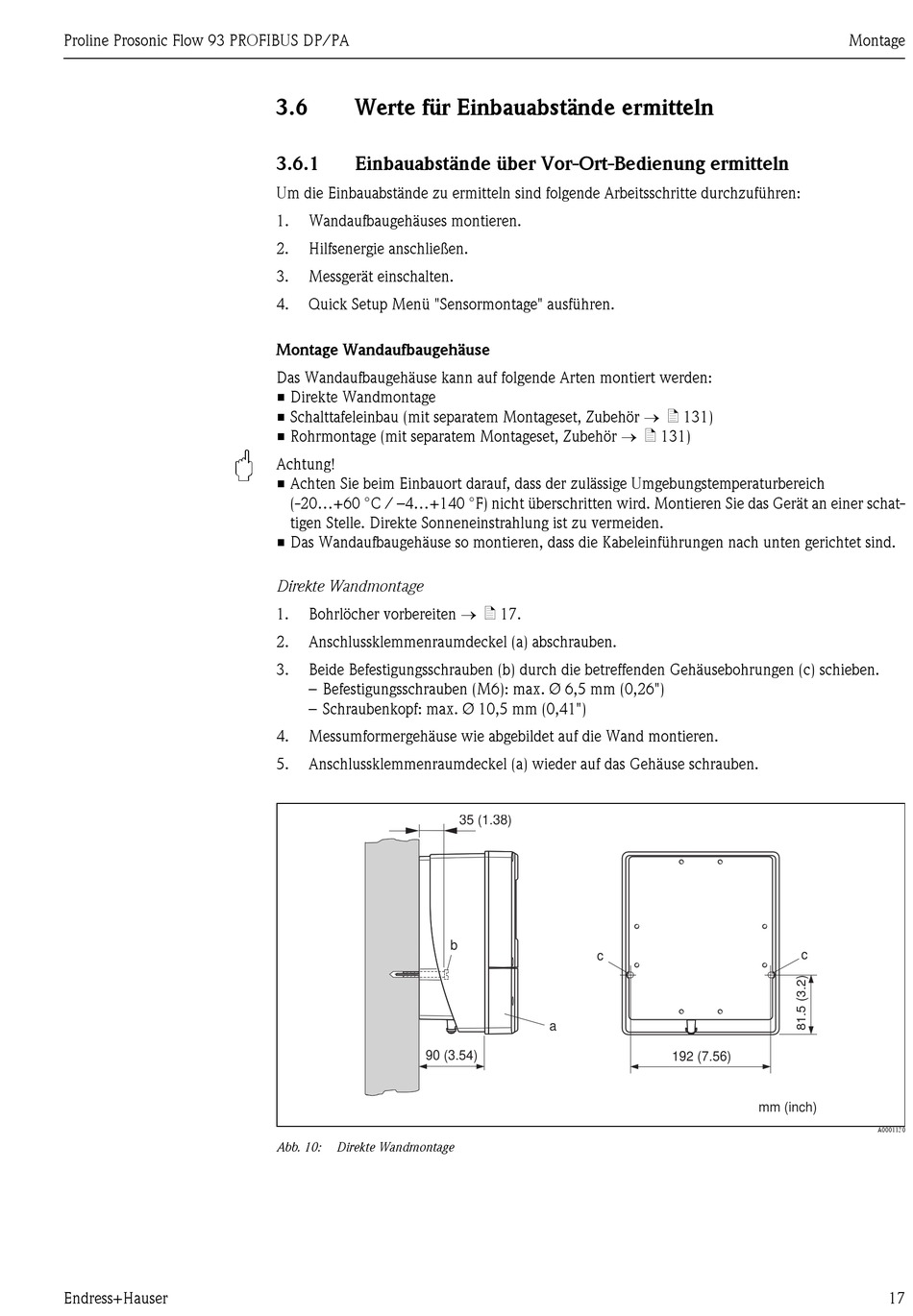

3.6 Werte für Einbauabstände ermitteln
3.6.1 Einbauabstände über Vor-Ort-Bedienung ermitteln
Um die Einbauabstände zu ermitteln sind folgende Arbeitsschritte durchzuführen:
1. Wandaufbaugehäuses montieren.
2. Hilfsenergie anschließen.
3. Messgerät einschalten.
4. Quick Setup Menü "Sensormontage" ausführen.
Montage Wandaufbaugehäuse
Das Wandaufbaugehäuse kann auf folgende Arten montiert werden:
• Direkte Wandmontage
• Schalttafeleinbau (mit separatem Montageset, Zubehör  ä 131)
• Rohrmontage (mit separatem Montageset, Zubehör  ä 131)
Achtung!
• Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich
(-20...+60 °C / –4...+140 °F) nicht überschritten wird. Montieren Sie das Gerät an einer schat-
tigen Stelle. Direkte Sonneneinstrahlung ist zu vermeiden.
• Das Wandaufbaugehäuse so montieren, dass die Kabeleinführungen nach unten gerichtet sind.
Direkte Wandmontage
Bohrlöcher vorbereiten  ä 17.
1.
2. Anschlussklemmenraumdeckel (a) abschrauben.
3. Beide Befestigungsschrauben (b) durch die betreffenden Gehäusebohrungen (c) schieben.
– Befestigungsschrauben (M6): max. Ø 6,5 mm (0,26")
– Schraubenkopf: max. Ø 10,5 mm (0,41")
4. Messumformergehäuse wie abgebildet auf die Wand montieren.
5. Anschlussklemmenraumdeckel (a) wieder auf das Gehäuse schrauben.
90 (3.54)
Abb. 10: Direkte Wandmontage
35 (1.38)
b
c
a
c
192 (7.56)
mm (inch)
Montage
A0001130
17
