Gammapilot M FMG60 PROFIBUS PA

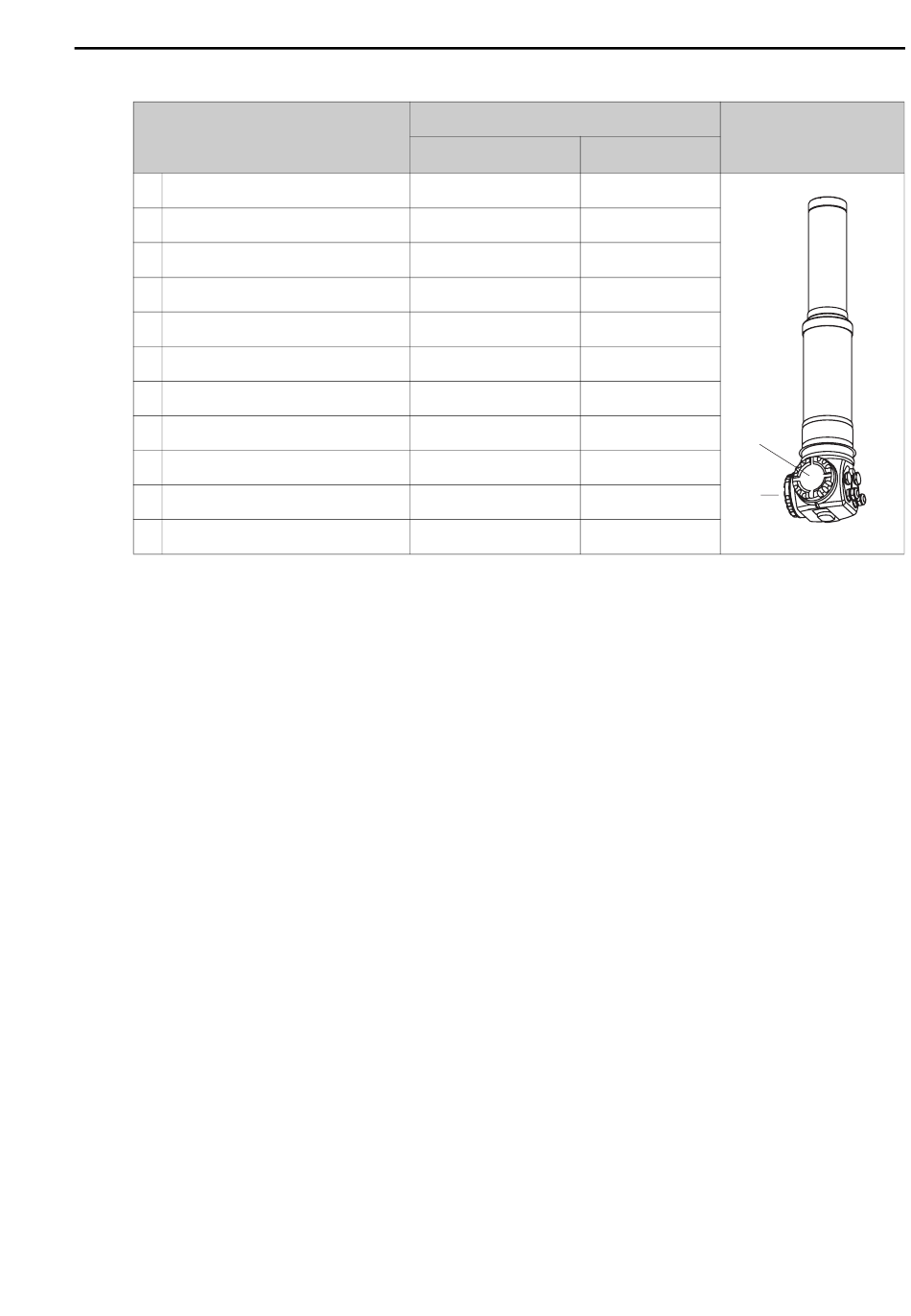

Merkmal 30 der Produktübersicht:
Verdrahtung Versorgung /
Verdrahtung Ausgang
A Nicht-Ex; Nicht-Ex
B Ex e; Ex ia
C Ex e; Ex e
D Ex d (XP); Ex d (XP)
E Ex d (XP); Ex ia (IS)
F Staub-Ex; Staub-Ex
G Ex e, Staub-Ex; Ex e, Staub-Ex
H Ex d, Staub-Ex; Ex d, Staub-Ex
J Ex e, Staub-Ex; Ex ia, Staub-Ex
K Ex d, Staub-Ex; Ex ia, Staub-Ex
L Staub-Ex; Ex ia
3.4

Kabelspezifikation PROFIBUS PA

Verwenden Sie immer verdrilltes, abgeschirmtes Zweiaderkabel. Bei Installationen im
Ex-Bereich sind folgende Kennwerte einzuhalten (EN 50020, FISCO-Modell):
• Schleifenwiderstand (DC): 15...150 Ω/km
• Induktivitätsbelag: 0,4...1 mH/km
• Kapazitätsbelag: 80...200 nF/km
Folgende Kabeltypen sind zum Beispiel geeignet:
Nicht-Ex-Bereich:
• Siemens 6XV1 830-5BH10
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL
• Belden 3076F
Ex-Bereich:
• Siemens 6XV1 830-5AH10
• Belden 3076F
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST+C)YFL
Endress+Hauser
Anschlussraum mit Klemmen für
Versorgungsspannung
A
A
A
A
A
A
A
A
A
A
A
Signalausgang
B
B
A
A
B
A
A
A
B
B
A
B
B
Verdrahtung
