Operationstechnik – Suprapatellare Insertion

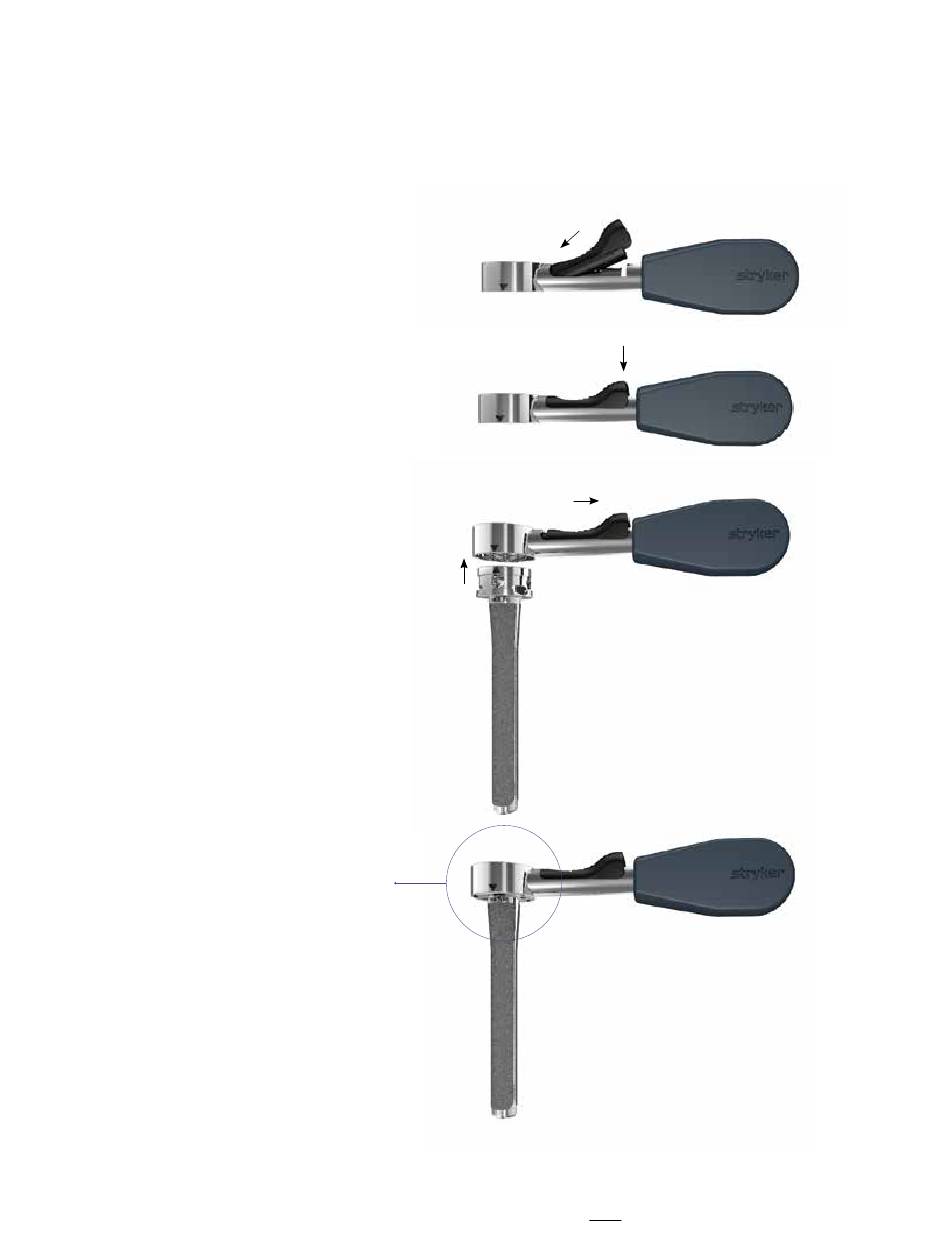

Montage: Modularer Griff und Bohrhülse
Der modulare Griff (1806-1412, Abb. 3)
wird durch Einsetzen des magnetisch
aktivierten Auslösers montiert.
Durch Einsetzen der Bohrhülse in
den Ring des modularen Griffs wird
die passende Bohrhülse (1806-1408,
1806-1409) mit dem modularen Griff
verbunden (Abb. 5). Der Auslöser des
Griffs kann zurückgezogen werden, um
die Bohrhülse zu montieren bzw. zu
demontieren. Die Bohrhülse kann im
gewünschten 90°-Winkel am modularen
Griff eingerastet werden. Die Ø 8–11
Bohrhülse (1806-1408) wird für T2
Tibianägel bis zu einem Durchmesser
von 11 mm und die Ø 8–13 Bohrhülse
(1806-1409) für T2 Tibianägel bis
zu einem Durchmesser von 13 mm
verwendet.
Hinweis:
Es empfiehlt sich, die Bohrhülse
vor dem Gebrauch einer
Sichtprüfung zu unterziehen,
da sie im Laufe der Zeit
verschleißen kann.
Endposition des
zusammengebauten
modularen Griffs
und der Bohrhülse.
Auslöser
Bohrhülse
Modularer Griff
Hinweis:
Die Bohrhülse kann im
gewünschten 90°-Winkel am
modularen Griff eingerastet
werden.
9
Abb. 3
Abb. 4
Abb. 5
Abb. 6
