Schritt 2 – Montage des
Plattenhandgriffs
Den Verbindungspin (Bestell-
Nr . 703521) mit dem 3,5-mm-
/4,3-mm-Sechskant-
Schraubendreher (Bestell-Nr .
703537) eindrehen (Abb . 3A) .
Die Adaptermutter (Bestell-Nr .
702977) auf den Plattenadapter
(Bestell-Nr . 703523 links/703522
rechts) schrauben und den
Plattenadapter über den
Verbindungspin schieben .
Dabei muss der Anschluss für

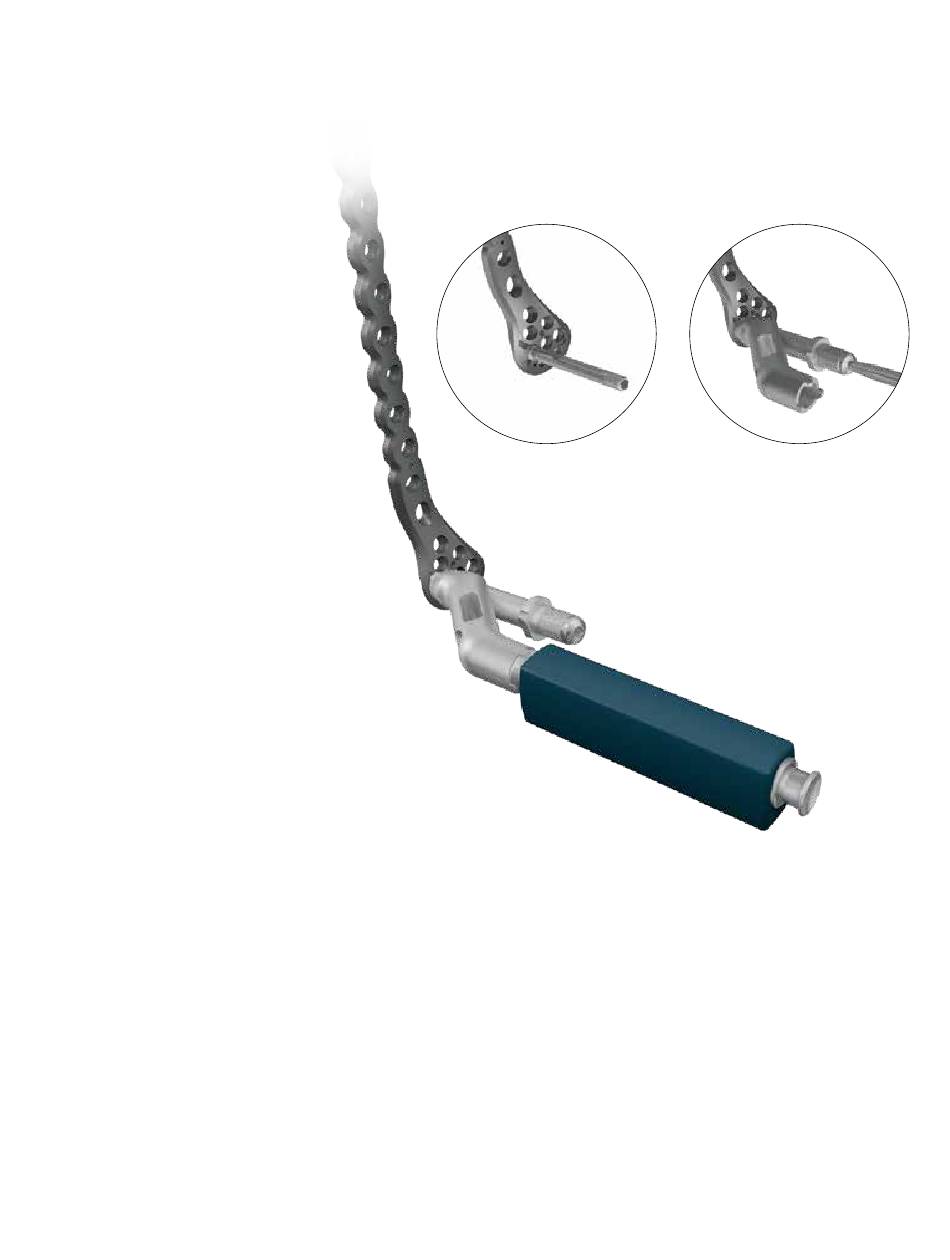

Abb. 3A
Abb. 3B
den Zielarm zur anterioren
Krümmung der Platte weisen .
Nach korrekter Arretierung
der Ausrichtungszähne in den
entsprechenden
Plattenvertiefungen den
Plattenadapter durch
Festdrehen der Adaptermutter
mit demselben Sechskant-
Schraubendreher sichern
(Abb . 3B) . Es wird empfohlen,
vorübergehend den
entsprechenden Zielarm
anzubringen, um die korrekte
Ausrichtung des Zielgeräts und
der Platte zu prüfen .
Vor der Anbringung der Platte
Abb. 3
einen Bohrer (Bestell-Nr . 703541)
durch das Konstrukt aus
Gewebeschutzhülse und
Bohrhülse (Bestell-Nr . 703532
und 703792) in das
entsprechende Gewindeloch
der Platte einführen .
Der Zielarm kann jetzt wieder
entfernt werden .
Nun kann der Plattenhandgriff
(Bestell-Nr . 702978) angebracht
werden, um die
Plattenpositionierung und das
Vorschieben längerer Platten
unter dem Muskel zu erleichtern
(Abb . 3) .
