Transport

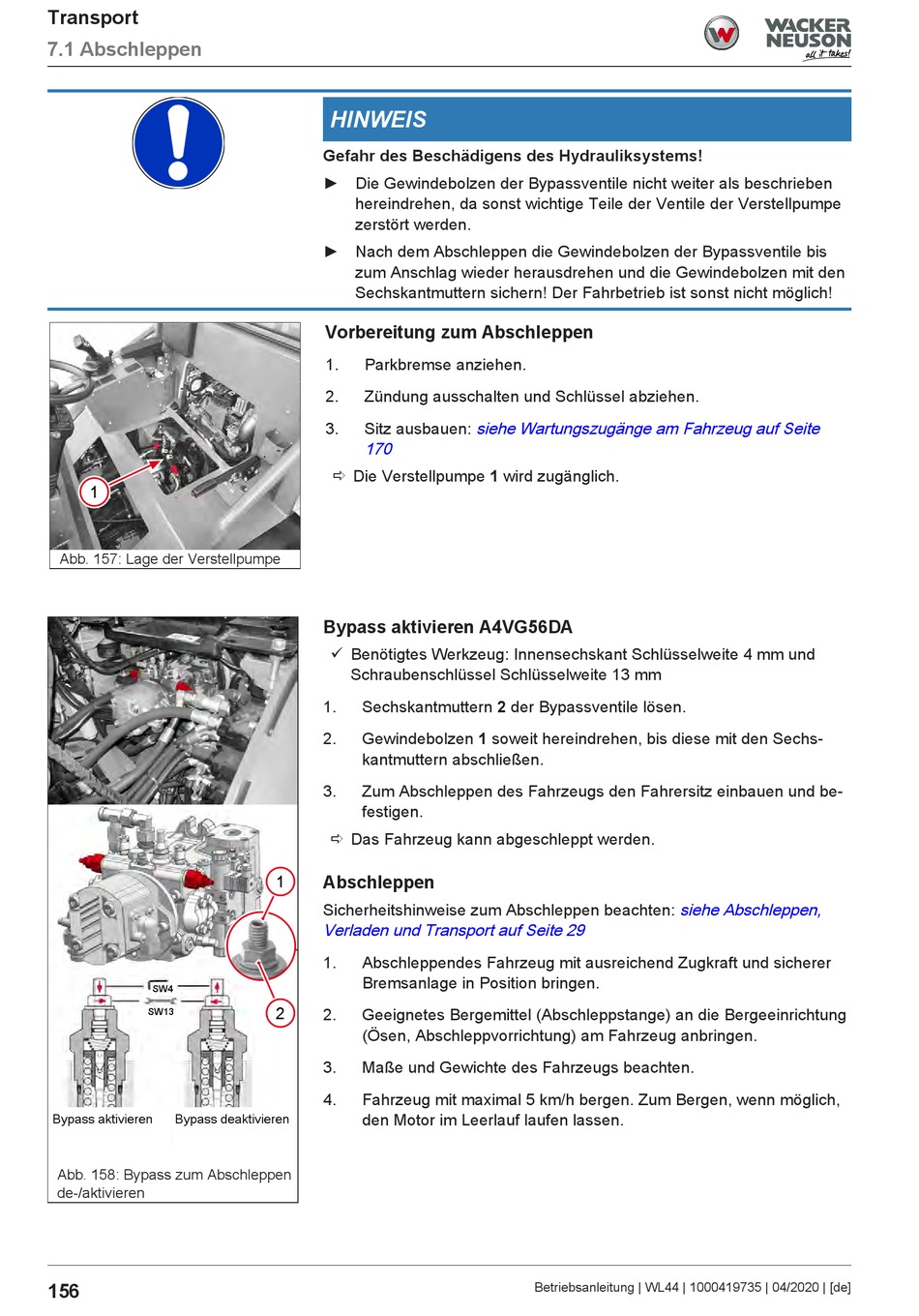

7.1 Abschleppen
1
Abb. 157: Lage der Verstellpumpe
SW4
SW13
Bypass aktivieren Bypass deaktivieren
Abb. 158: Bypass zum Abschleppen
de-/aktivieren
156
HINWEIS
Gefahr des Beschädigens des Hydrauliksystems!
► Die Gewindebolzen der Bypassventile nicht weiter als beschrieben
hereindrehen, da sonst wichtige Teile der Ventile der Verstellpumpe
zerstört werden.
► Nach dem Abschleppen die Gewindebolzen der Bypassventile bis
zum Anschlag wieder herausdrehen und die Gewindebolzen mit den
Sechskantmuttern sichern! Der Fahrbetrieb ist sonst nicht möglich!

Vorbereitung zum Abschleppen

1. Parkbremse anziehen.
2. Zündung ausschalten und Schlüssel abziehen.
3. Sitz ausbauen:
170
ð Die Verstellpumpe 1 wird zugänglich.

Bypass aktivieren A4VG56DA

ü Benötigtes Werkzeug: Innensechskant Schlüsselweite 4 mm und
Schraubenschlüssel Schlüsselweite 13 mm
1. Sechskantmuttern 2 der Bypassventile lösen.
2. Gewindebolzen 1 soweit hereindrehen, bis diese mit den Sechs-
kantmuttern abschließen.
3. Zum Abschleppen des Fahrzeugs den Fahrersitz einbauen und be-
festigen.
ð Das Fahrzeug kann abgeschleppt werden.
1 Abschleppen
Sicherheitshinweise zum Abschleppen beachten:
Verladen und Transport auf Seite 29
1. Abschleppendes Fahrzeug mit ausreichend Zugkraft und sicherer
Bremsanlage in Position bringen.
2
2. Geeignetes Bergemittel (Abschleppstange) an die Bergeeinrichtung
(Ösen, Abschleppvorrichtung) am Fahrzeug anbringen.
3. Maße und Gewichte des Fahrzeugs beachten.
4. Fahrzeug mit maximal 5 km/h bergen. Zum Bergen, wenn möglich,
den Motor im Leerlauf laufen lassen.
siehe Wartungszugänge am Fahrzeug auf Seite
Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]
siehe Abschleppen,
