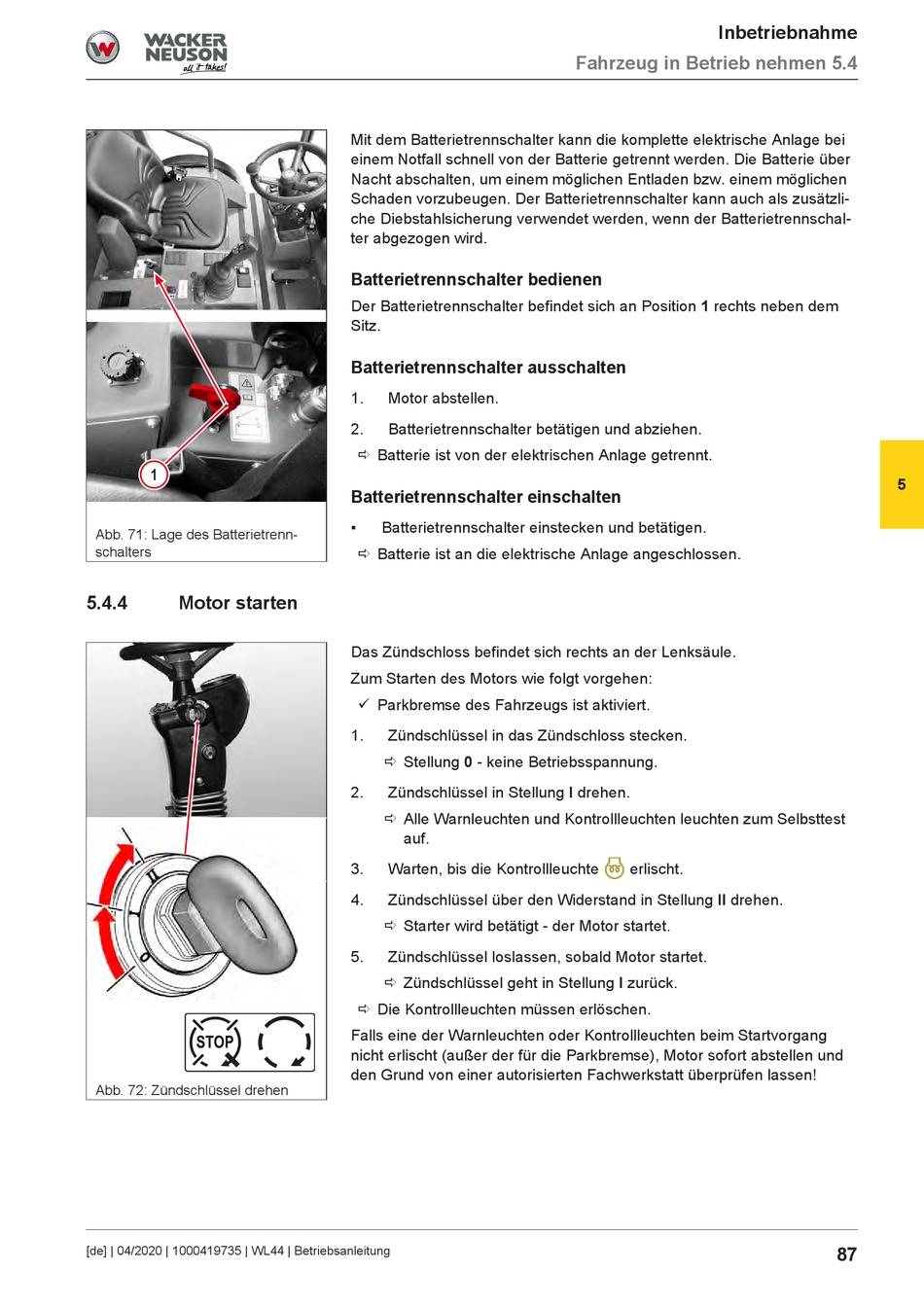

Motor Starten - Wacker Neuson Wl44 Betriebsanleitung

1
Abb. 71: Lage des Batterietrenn-
schalters
5.4.4

Motor starten

Abb. 72: Zündschlüssel drehen
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
Mit dem Batterietrennschalter kann die komplette elektrische Anlage bei
einem Notfall schnell von der Batterie getrennt werden. Die Batterie über
Nacht abschalten, um einem möglichen Entladen bzw. einem möglichen
Schaden vorzubeugen. Der Batterietrennschalter kann auch als zusätzli-
che Diebstahlsicherung verwendet werden, wenn der Batterietrennschal-
ter abgezogen wird.
Batterietrennschalter bedienen
Der Batterietrennschalter befindet sich an Position 1 rechts neben dem
Sitz.
Batterietrennschalter ausschalten
1. Motor abstellen.
2. Batterietrennschalter betätigen und abziehen.
ð Batterie ist von der elektrischen Anlage getrennt.
Batterietrennschalter einschalten
▪ Batterietrennschalter einstecken und betätigen.
ð Batterie ist an die elektrische Anlage angeschlossen.
Das Zündschloss befindet sich rechts an der Lenksäule.
Zum Starten des Motors wie folgt vorgehen:
ü Parkbremse des Fahrzeugs ist aktiviert.
1. Zündschlüssel in das Zündschloss stecken.
ð Stellung 0 - keine Betriebsspannung.
2. Zündschlüssel in Stellung I drehen.
ð Alle Warnleuchten und Kontrollleuchten leuchten zum Selbsttest
auf.
3. Warten, bis die Kontrollleuchte
4. Zündschlüssel über den Widerstand in Stellung II drehen.
ð Starter wird betätigt - der Motor startet.
5. Zündschlüssel loslassen, sobald Motor startet.
ð Zündschlüssel geht in Stellung I zurück.
ð Die Kontrollleuchten müssen erlöschen.
Falls eine der Warnleuchten oder Kontrollleuchten beim Startvorgang
nicht erlischt (außer der für die Parkbremse), Motor sofort abstellen und
den Grund von einer autorisierten Fachwerkstatt überprüfen lassen!
Inbetriebnahme
Fahrzeug in Betrieb nehmen 5.4
erlischt.
5
87
