Anwendungsbeispiele

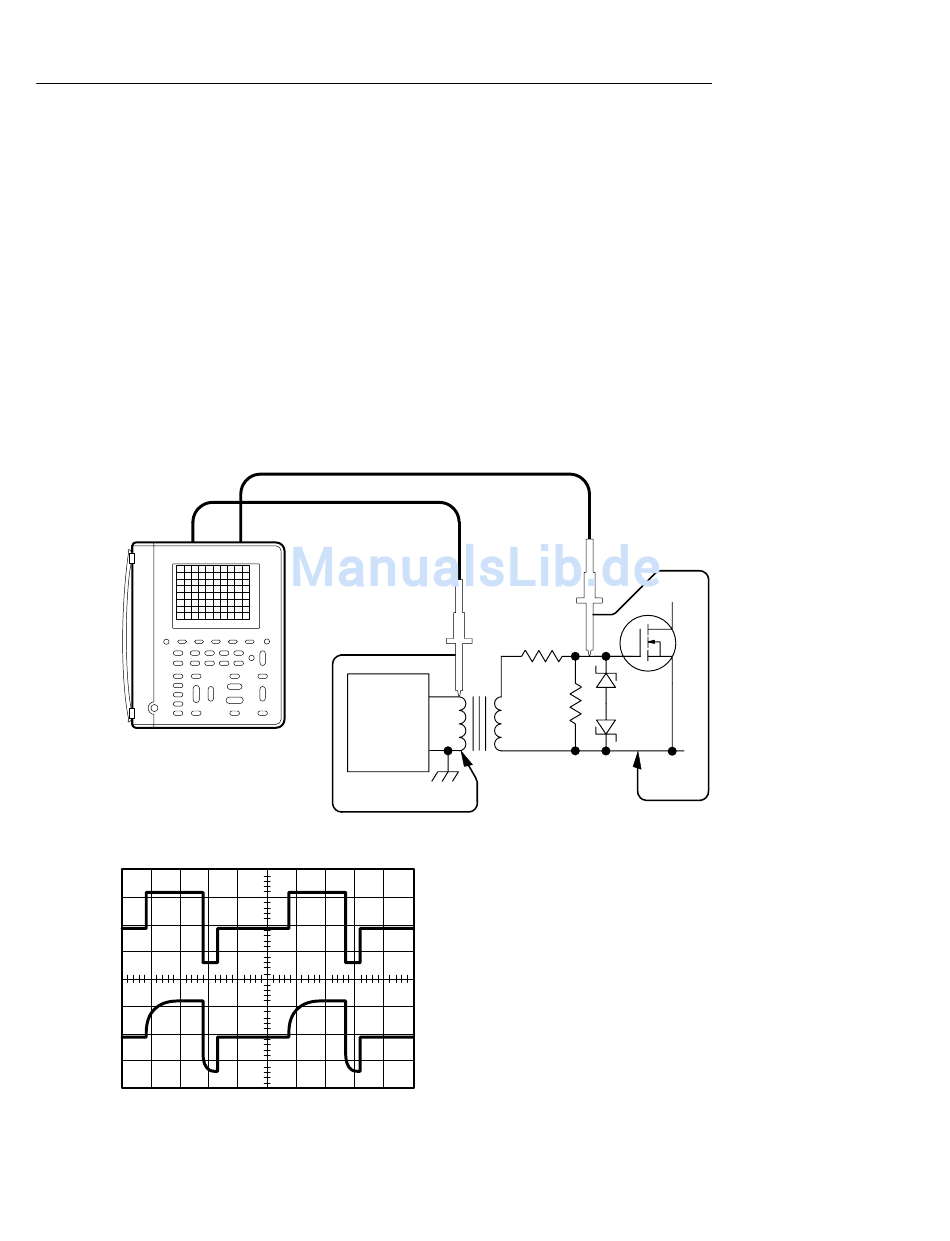

Prüfung eines Schalttransistor–Antriebsschaltkreises
Beispiel: Der Gate–Ansteuerschaltkreis eines Feldeffekttransistors
(FET) in einer schaltenden Spannungsquelle soll bewertet werden.
Die Zeitgeberschaltung der Gate–Ansteuerung ist auf den Masse-
anschluß des Gehäuses bezogen. Das Gate–Ansteuersignal wird
jedoch durch eine Transformatorkopplung an den FET, der an einen
Gleichspannungsbus (–300 V) angeschlossen ist, übertragen. Das
TekScope kann eingestellt werden, um das Gate–Ansteuersignal am
Ausgang der Zeitgeberschaltung mit dem Signal am Gate des FET zu
vergleichen.
Kn. 1
2–26
Kn. 2
Zeit–
geber–
schaltung
THS 710 und THS 720 Benutzerhandbuch
Tastkopf
P5102
Gleichspannungsbus,
–300 V
