3. Die Frequenz des Konstantpegel–Sinusgenerators auf 100 MHz
einstellen.
4. VOLTS/DIV am TekScope auf 500 mV/div einstellen.
5. SEC/DIV am TekScope auf 10 ns/div einstellen.
6. Den Ausgangspegel des Konstantpegel–Sinusgenerators auf ca.
50 mV
Spitze–Spitze
ungefähr 500 mV beträgt. (Die gemessene Amplitude kann etwas
von 500 mV abweichen.)
7. SET LEVEL TO 50% drücken. Den Triggerpegel TRIGGER
LEVEL nach Bedarf einstellen und anschließend prüfen, daß die
Triggerung stabil ist.

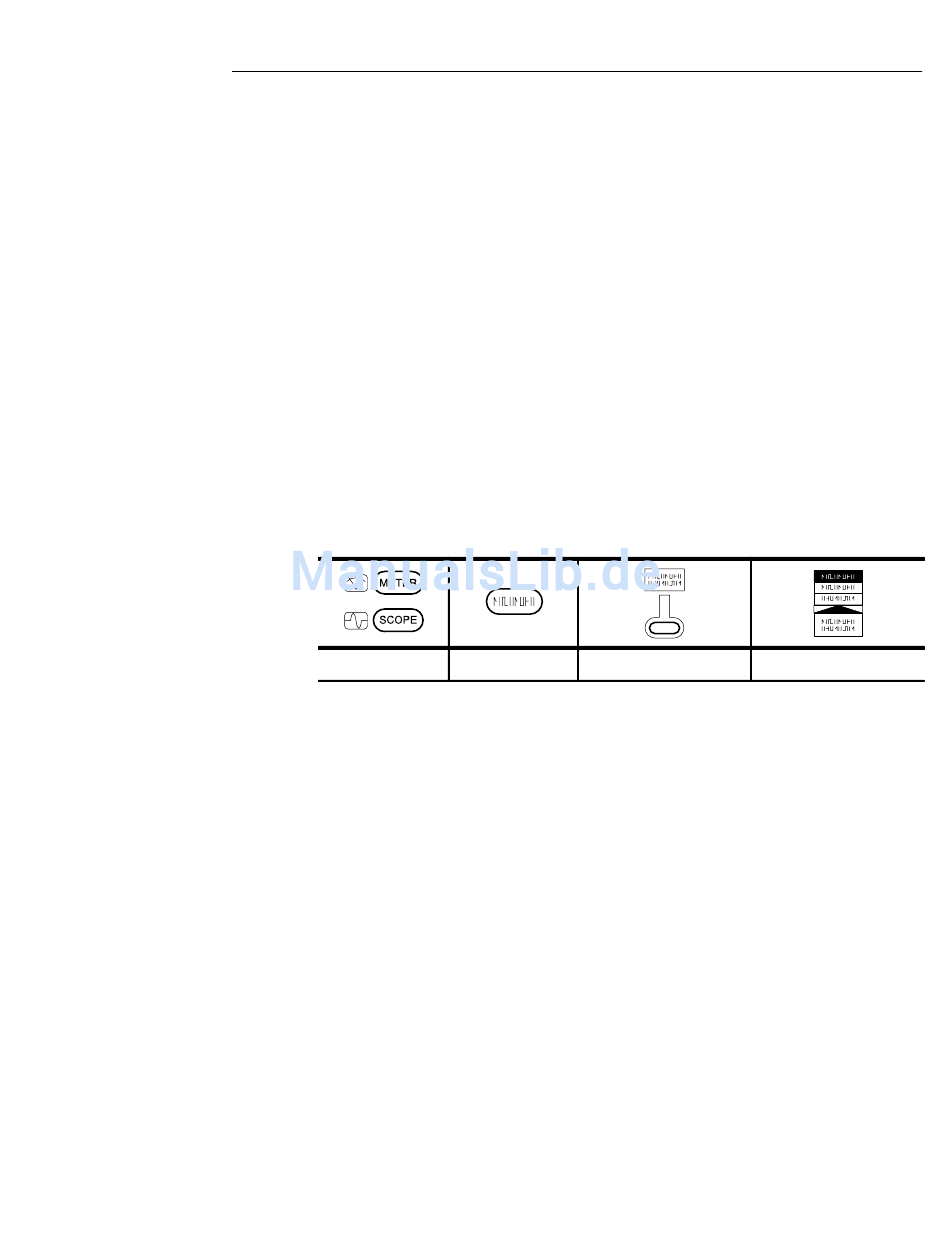

8. Die Einstellung des TekScopes wie folgt ändern:
SCOPE
9. SET LEVEL TO 50% drücken. Den Triggerpegel TRIGGER
LEVEL nach Bedarf einstellen und anschließend prüfen, daß die
Triggerung stabil ist.
THS 710 und THS 720 Benutzerhandbuch
einstellen, so daß die gemessene Amplitude
TRIGGER
Slope
Anhang D: Leistungsprüfung
\ (abfallende Flanke)
D–17
