Anhang D: Leistungsprüfung
Prüfung der Abtastrate und Verzögerungszeitgenauigkeit
1. Das TekScope wie folgt einstellen:
SCOPE

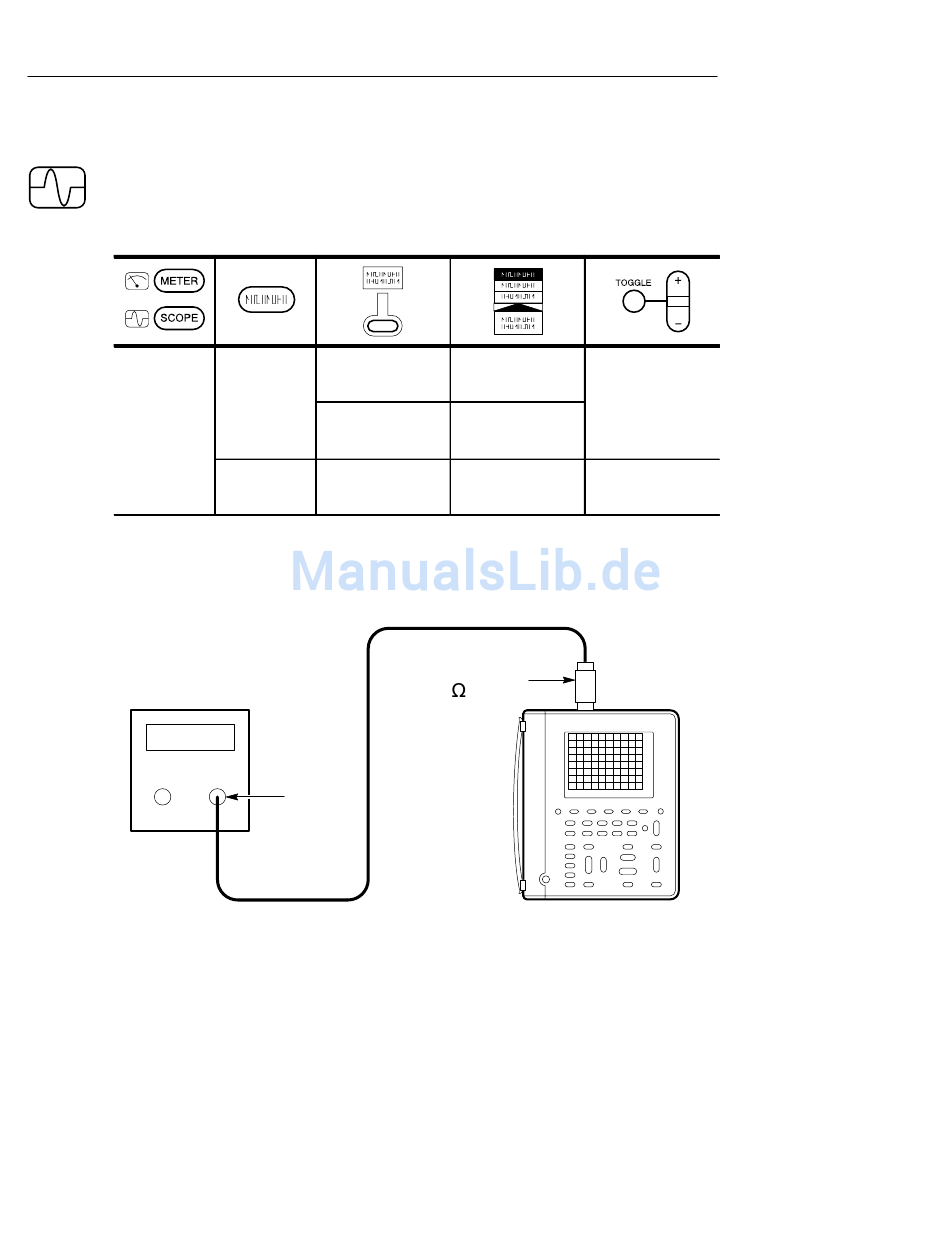

2. Das TekScope wie unten abgebildet an den Zeitmarkengenerator
anschließen.
Zeitmarkengenerator
3. Die Zeit des Zeitmarkengenerators auf 10 ms einstellen.
4. VOLTS/DIV am TekScope auf 500 mV/div einstellen.
5. SEC/DIV am TekScope auf 2 ms/div einstellen.
D–12
Recall Saved
SAVE/
Setup
RECALL
OK Recall
Factory
VERTICAL
Probe Type
MENU
Durchgriffsabschluß,
Ausgang
BNC–Kabel
THS 710 und THS 720 Benutzerhandbuch
Recall Factory
—
Setup
—
Voltage Probe
auf
1X einstellen
50
Kn. 1
