Statuszeile
Die Statuszeile am oberen Rand der Anzeige enthält Erfassungs– und
Triggerdaten.

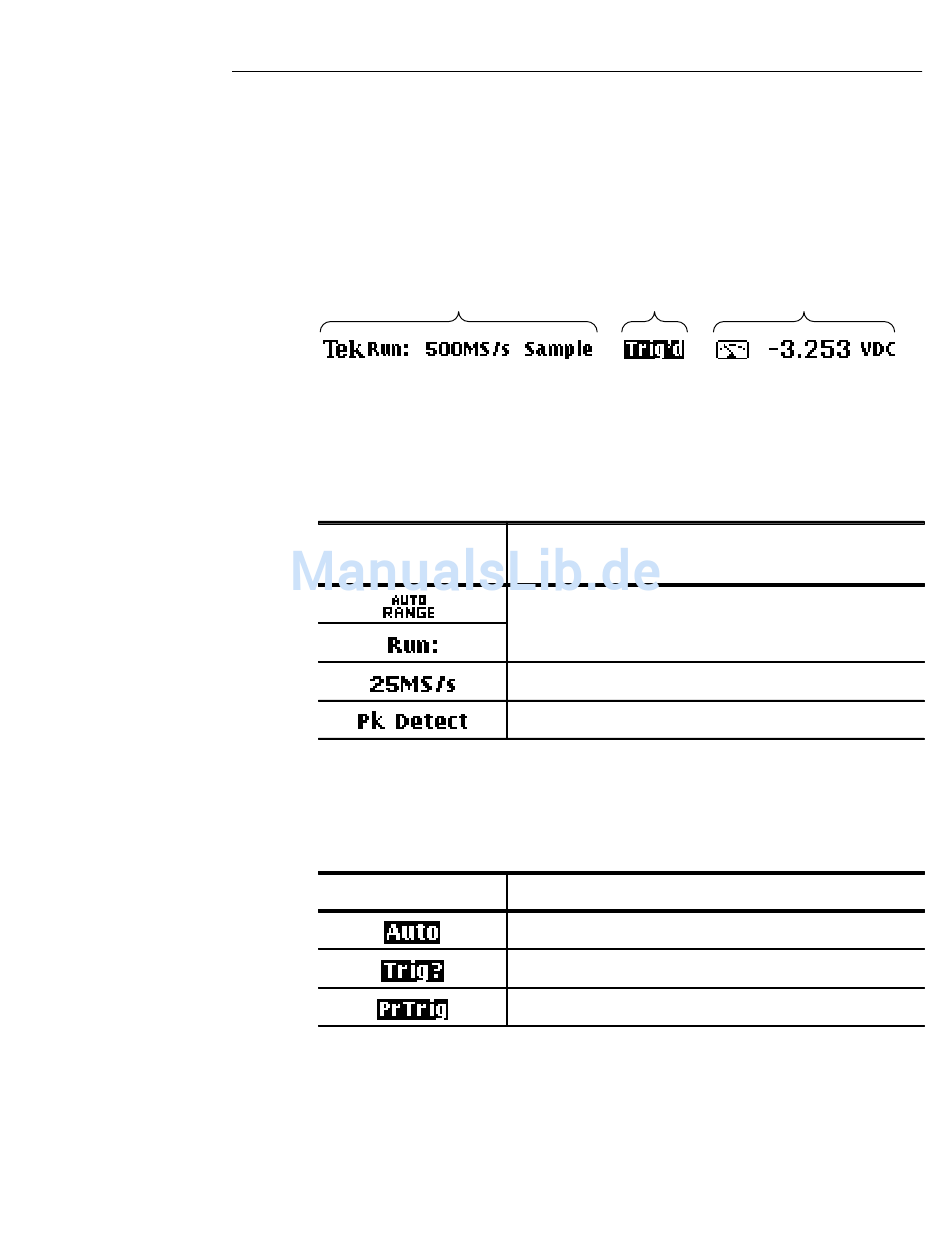

Readout der Erfassungsdaten
Die folgende Tabelle enthält Beispiele des Erfassungs–Readouts, das
während der Messung angezeigt wird. Wenn die HOLD–Taste
gedrückt wird, um die Erfassung zu stoppen, zeigt das Readout die
seit dem letzten Stoppen erfaßte Signalanzahl.
Erfassungs–
Readout
In der folgenden Tabelle wird die Bedeutung des Triggerstatusindika-
tors erläutert.
Triggerstatus
THS 710 und THS 720 Benutzerhandbuch
Triggerstatus
Erläuterung
Erfassung bei eingeschalteter (Auto:) oder ausges-
chalteter (Run:) Autorange–Funktion
chalteter (Run:) Autorange Fun tion
aktuelle Abtastrate
Erfassungsmodus
Erläuterung
freilaufender Betrieb im automatischen Triggermodus
wartet auf Triggerung im normalen Triggermodus
erfaßt neue Vortriggerungsmeßdaten
SCOPE–Modus
weitere Meßdaten
