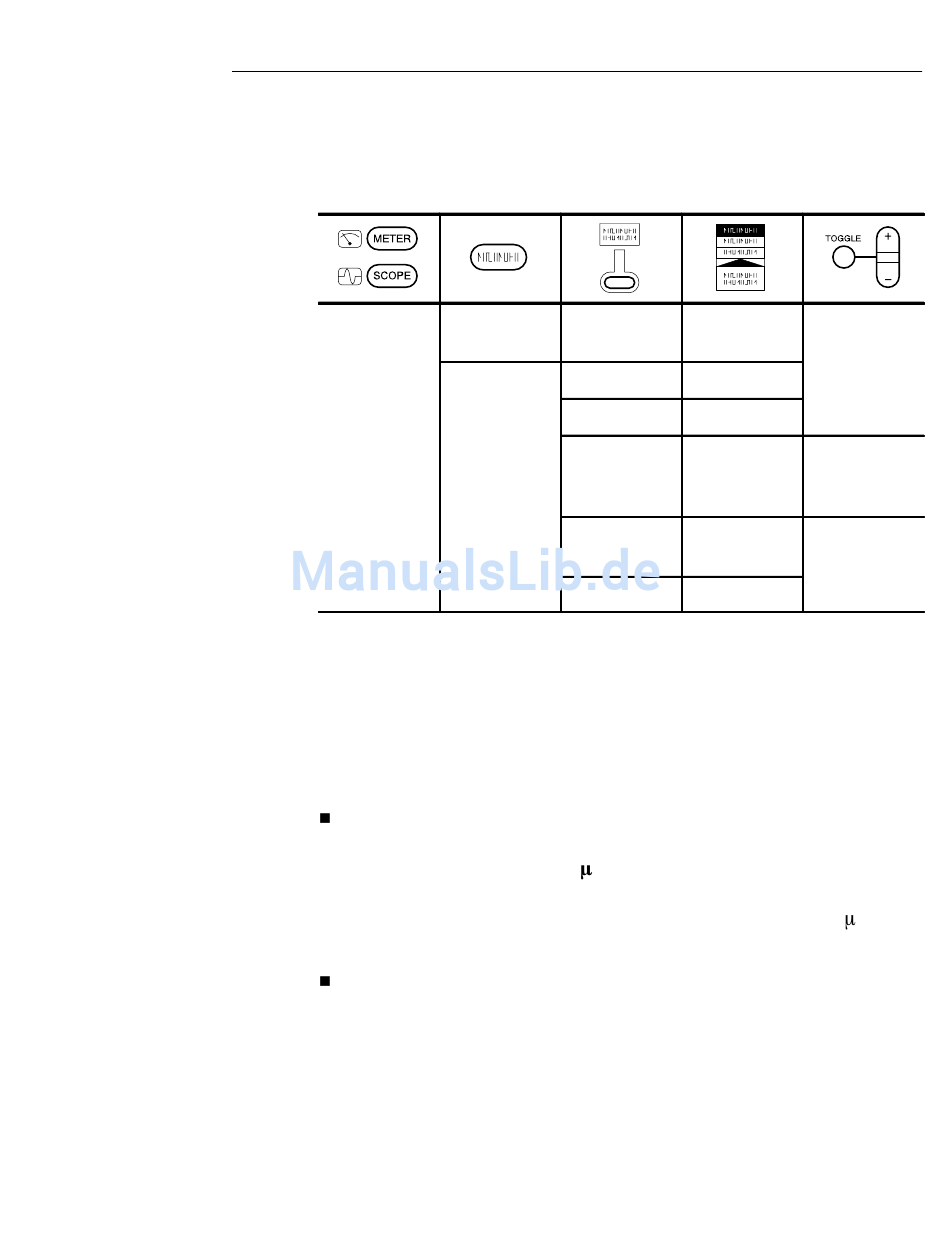

Einstellung zur Auffindung eines fehlenden Meßwertimpulses
SCOPE
Das TekScope triggert, wenn sich das Signal länger als 1 ms im
Niedrig–Zustand befindet. In diesem Fall wurde ein Ereignis eines
fehlenden Impulses gefunden.
Weitere Schritte
Diese Anwendung kann wie folgt erweitert werden:
Wenn bei periodischer Impulsfolge (Periode von 1 ms) vermutet
wird, daß gelegentlich ein zusätzlicher Impuls auftritt, ist die
Breiteneinstellung auf 980 s und das Untermenü Trigger When
auf Less Than Width einzustellen. Bei dieser Konfiguration
triggert das TekScope, wenn der Impulsabstand unter 980 s
abfällt, also wenn ein zusätzlicher Impuls auftritt.
Die Ursache des Problems läßt sich mit Hilfe des zweiten Kanals
feststellen. Da das TekScope Signale über beide Kanäle stets
genau zur gleichen Zeit erfaßt, läßt sich zwischen der Ursache
und dem Effekt eine Beziehung herstellen.
THS 710 und THS 720 Benutzerhandbuch
AUTO —
RANGE
TRIGGER Type
MENU ENU
Source
Polarity and
Width
Trigger When Greater Than
Mode
Anwendungsbeispiele
— —
Pulse
Ch1
Negative Breite
auf 1 ms
einstellen
—
Width
Normal
2–23
