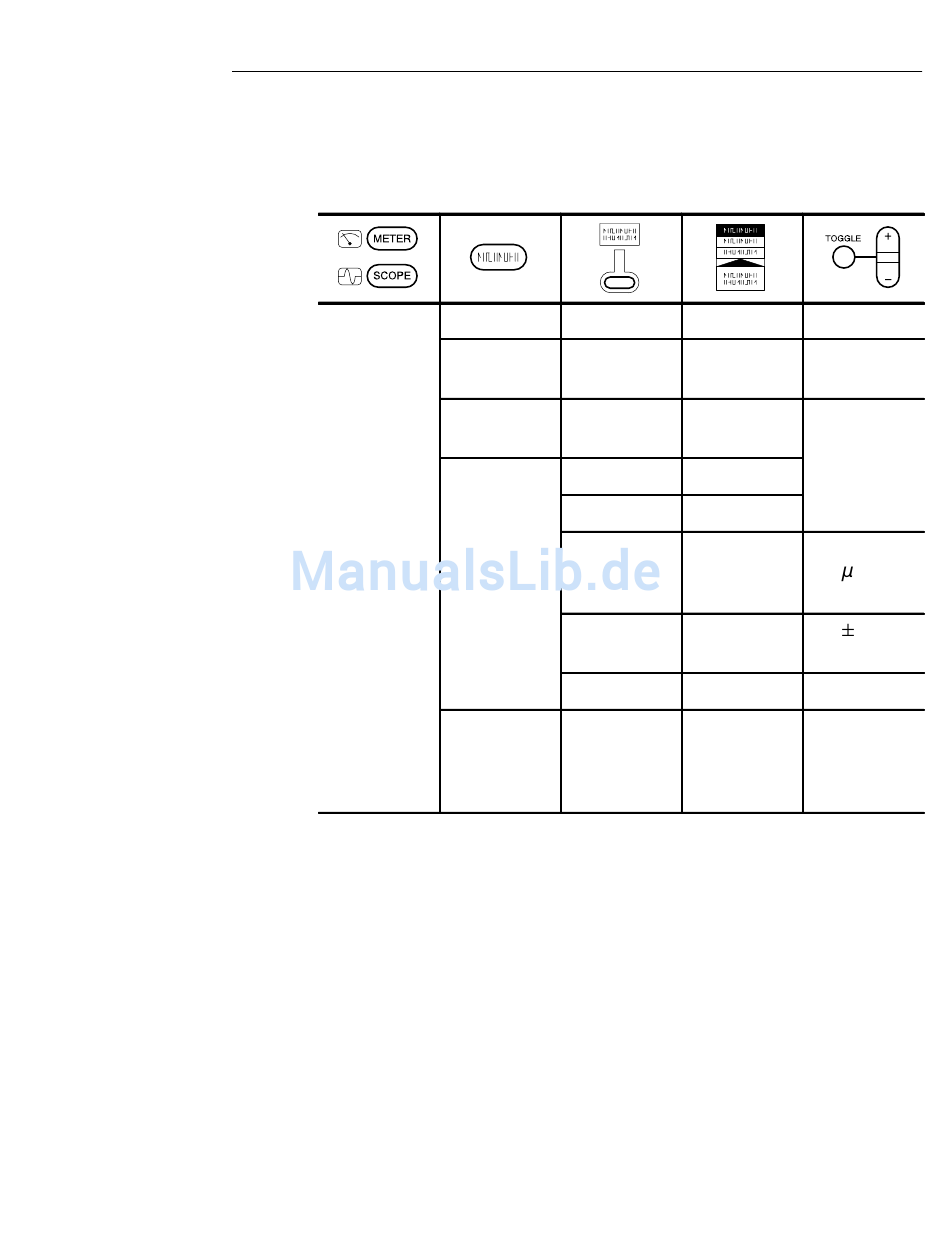

Einstellung zur Triggerung bei 1200 U./Min.
SCOPE
Für jeden Kanal die entsprechende VOLTS/DIV–Einstellung
vornehmen. SEC/DIV so einstellen, daß die Ablenkdauer in etwa der
Motoreinschaltzeit entspricht. Wenn der Motor gestartet wird, wird
in der Rastermitte der Punkt 1200 U./Min. angezeigt. Der Anker-
strom an diesem Punkt wird nun mit dem Cursor von Kanal 2
gemessen.
Weitere Schritte
Die Einstellung der Triggerimpulsbreite kann verändert werden, um
das Signal während der Durchführung des Tests bei anderen
Motorendrehzahlwerten zu triggern.
THS 710 und THS 720 Benutzerhandbuch
CH 1 —
CH 2 Probe Type
HORIZON- Trigger
TAL MENU Position
TRIGGER Type
MENU ENU
Source
Polarity and
Width
Trigger When Equal To
Mode
CURSOR Function
Anwendungsbeispiele
— —
Current auf 100 mV/A
Probe einstellen
50% —
Pulse
Ch1
Positive Breite auf
250 s
einstellen
auf 5%
Width einstellen
Normal —
Paired Cursor auf
horizontale
Rastermitte
einstellen
2–31
