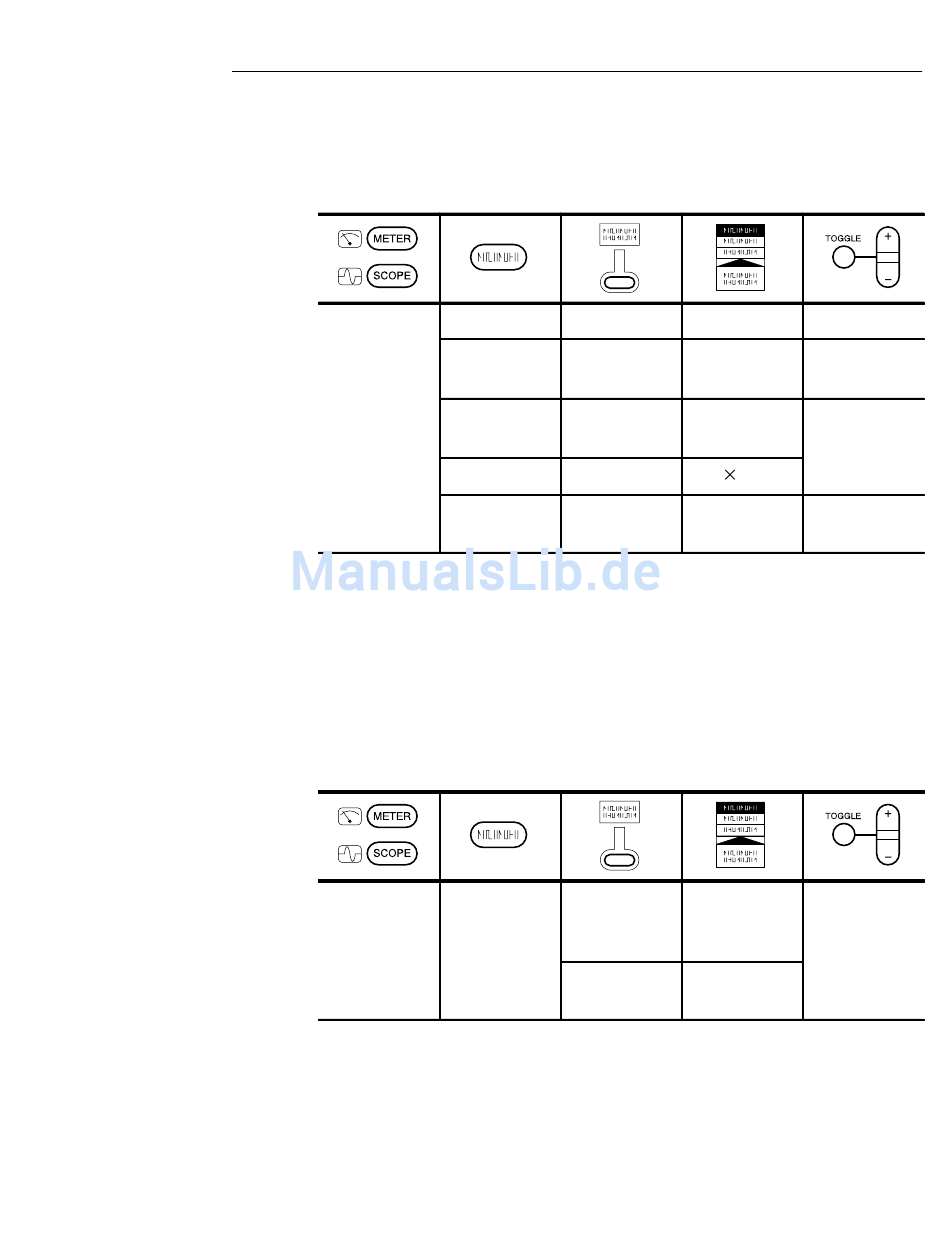

Einstellung zur Messung der augenblicklichen Verlustleistung
SCOPE
Den Cursor entlang dem Leistungssignal (MATH) bewegen und die
augenblickliche Leistung im Cursor–Readout (z.B. bei 5,63 W)
ablesen.
Weitere Schritte
Die durchschnittliche Verlustleistung im Transistor (Mittelwert des
Leistungssignals) läßt sich mit der folgenden Einstellung messen:
SCOPE
Mit dem XY–Anzeigeformat kann das I–V–Verhalten des Transistors
angezeigt und mit dem sicheren Betriebsbereich verglichen werden.
Nähere Hinweise über das XY–Anzeigeformat sind auf Seite 3–14
enthalten.
THS 710 und THS 720 Benutzerhandbuch
CH 1 —
CH 2 Probe Type
AUTO —
RANGE
MATH Function
CURSOR Function
MEAS Select
Measrmnt for
MATH
OK Select
Measrmnt
Anwendungsbeispiele
— —
Current auf 100 mV/A
Probe einstellen
— —
Ch1 Ch2
Paired Cursor
einstellen
Mean —
—
2–29
