VERTICAL–Einstellungen

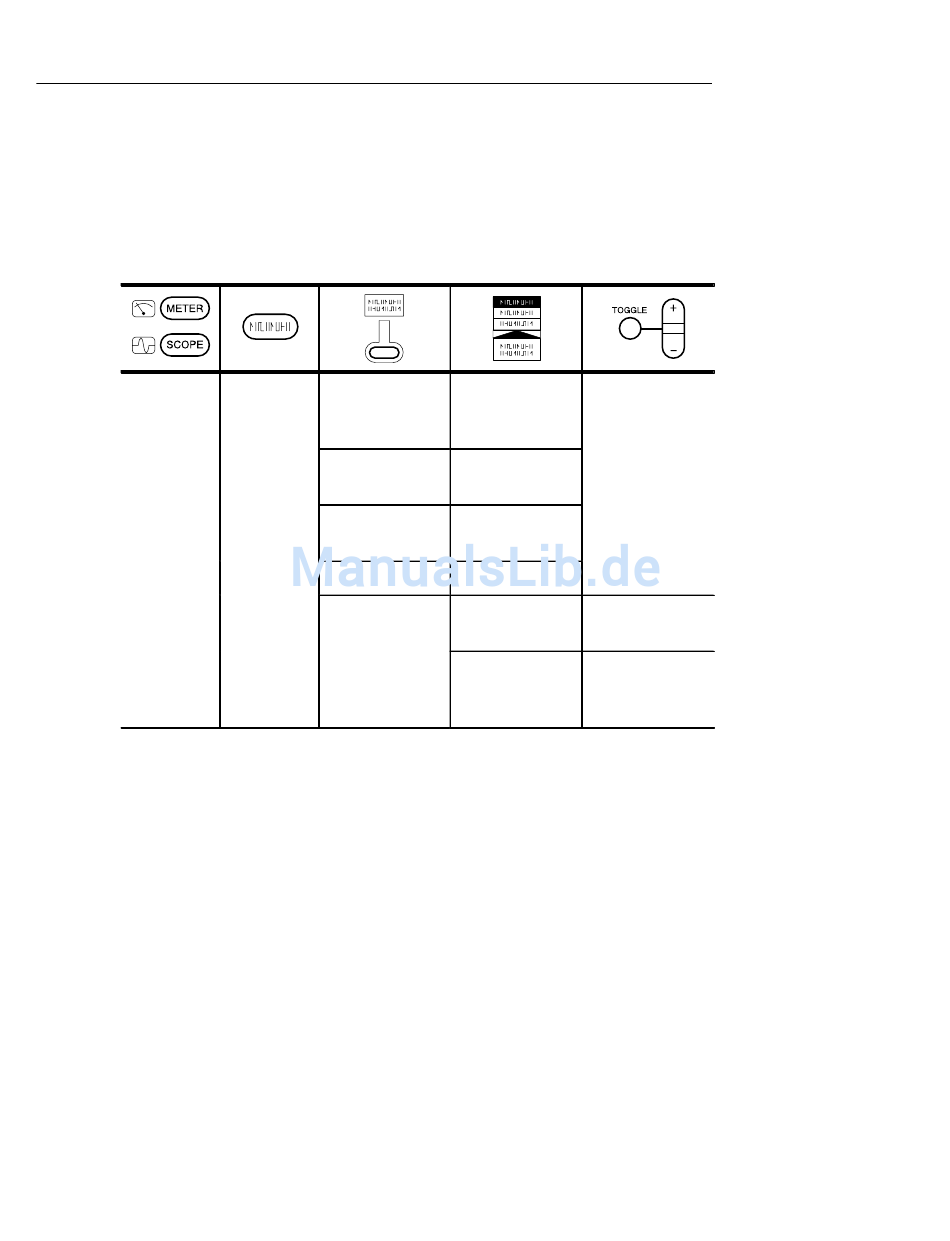

Vertikalmenü für Kanal 1 oder Kanal 2
Das Vertikalmenü enthält die folgenden Auswahlmöglichkeiten,
sofern Kanal 1 bzw. Kanal 2 als Signal gewählt wird.
SCOPE
Wichtige Punkte
GND–Kopplung.
nal angezeigt. Auch wird der BNC Eingangsanschluß von den
internen Schaltkreisen getrennt. Der Kanaleingang und der
Bezugsleiter sind intern verbunden, um eine Nullbezugsspannung zu
erstellen.
VOLTS/DIV–Wipptaste.
Empfindlichkeit geändert, während die Erfassung im Gange ist. Bei
gestoppter Erfassung wird das Signal mit der Wipptaste in vertikaler
Richtung skaliert.
3–60
Coupling
VERTICAL
MENU
Invert
Bandwidth
Position
Probe Type
Mit der GND–Kopplung wird ein Nullspannungssig-
Mit dieser Wipptaste wird die vertikale
THS 710 und THS 720 Benutzerhandbuch
DC
—
AC
GND
Invert Off
Invert On
Full Bandwidth
20 MHz
—
Current Probe
Umwandlungs-
faktor einstellen
Voltage Probe
Tastkopf-
abschwächung
einstellen
