Anwendungsbeispiele

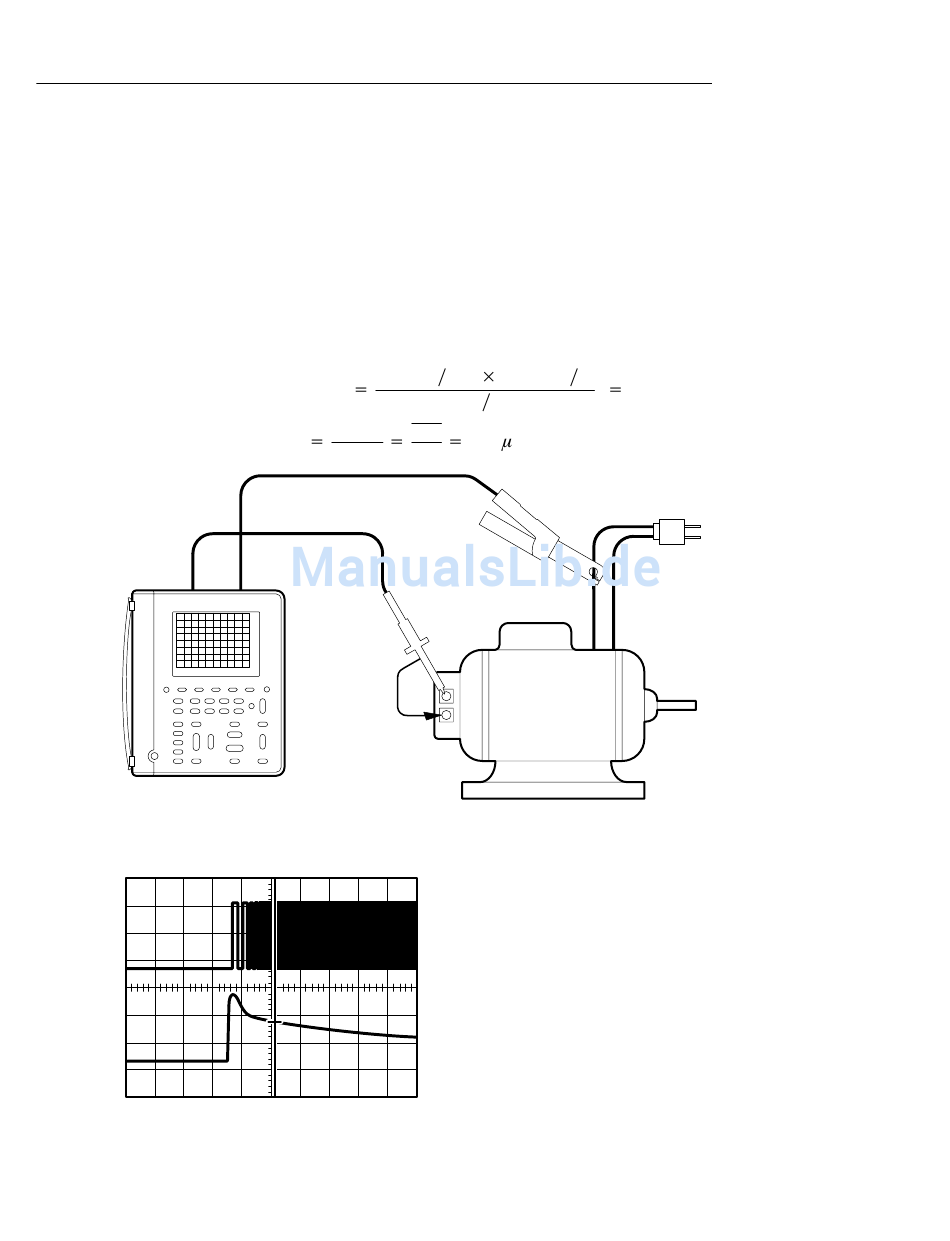

Triggerung bei einer bestimmten Motorendrehzahl
Beispiel: Der Einschaltstrom eines Motors mit 3600 U./Min. soll bei
mehreren bestimmten Drehzahlwerten gemessen werden. Ein am
Motor angebrachtes Tachometer erzeugt ein rechteckförmiges
Niederspannungssignal mit 100 Impulsen je Umdrehung. Stellen Sie
das TekScope so ein, daß bei 1200 U./Min. eine Triggerung ausgelöst
wird und der Strom bei dieser Drehzahl gemessen werden kann.
Ausgangsfrequenz, Tachometer
Impulsbreite, Tachometer
Kn. 1
2–30
1200 U. Min.
1
periode
2 kHz
2
2
Kn. 2
bei: 128 A
Tachometersignal (Kn. 1)
Motorstrom (Kn. 2)
THS 710 und THS 720 Benutzerhandbuch
100 Imp. U.
60 s Min.
250 s
100 mV/A
elektrischer Motor mit
angeschlossenem
Tachometer
2 kHz
