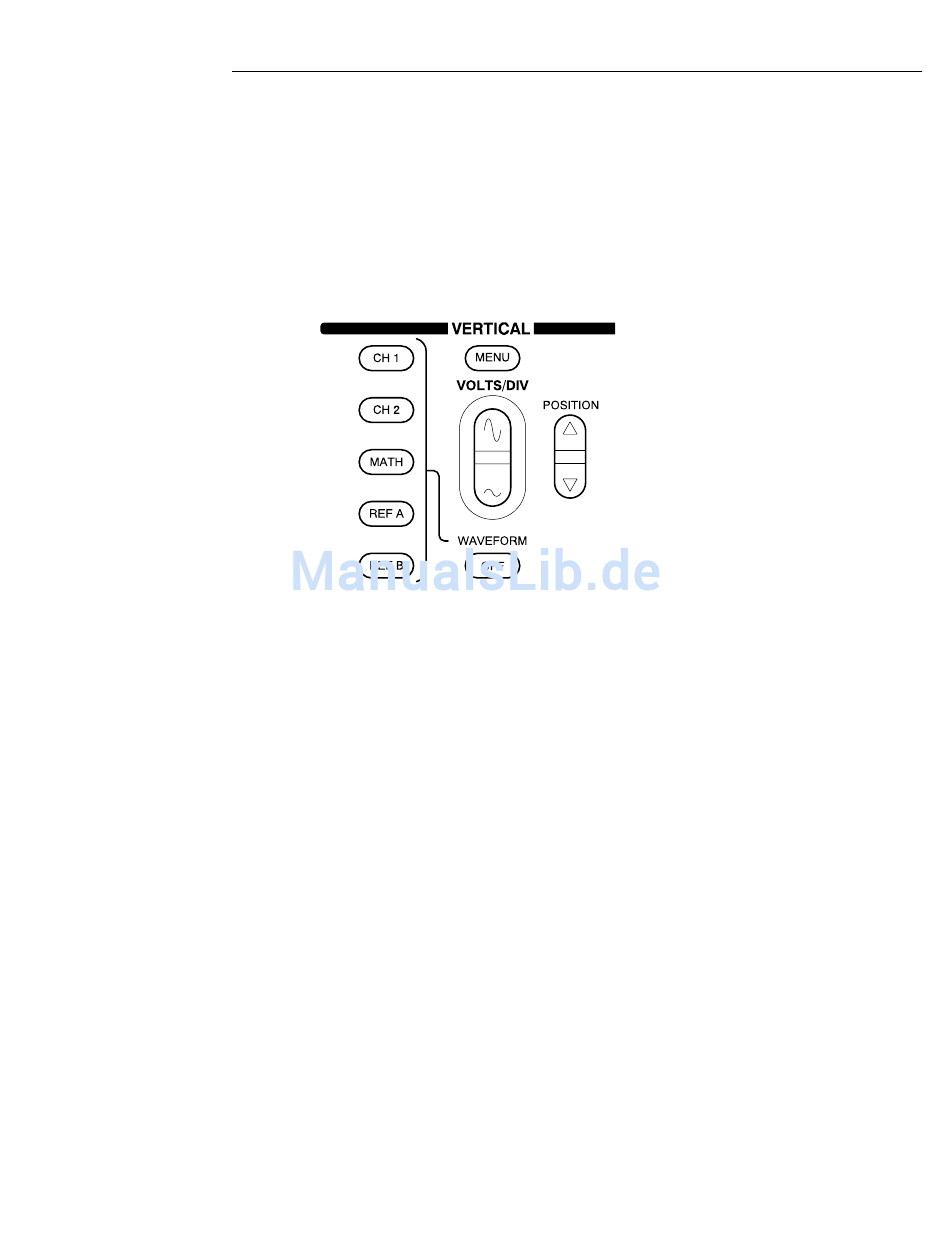

VERTICAL–Einstellungen
Mit diesen Einstellungen können Signale angezeigt, die vertikale
Skala und Position eingestellt und die Eingangsparameter konfigu-
riert werden.
Vertikale Funktionen im Oszilloskopmodus
Sämtliche vertikalen Funktionen wirken sich auf das gewählte Signal
aus. Das CH 1–, CH 2–, MATH–, REF A– bzw. REF B–Signal wird
durch Drücken der entsprechenden Taste gewählt.
Um ein Signal von der Anzeige zu löschen, wird dieses gewählt und
anschließend die Taste WAVEFORM OFF gedrückt.
Das Vertikalmenü wird mit der MENU–Taste angezeigt. Der Inhalt
dieses Menüs hängt jeweils vom gewählten Signal ab.
THS 710 und THS 720 Benutzerhandbuch
VERTICAL–Einstellungen
3–59
