6. Das Prüfsignal mit der vertikalen POSITION–Wipptaste auf dem
Bildschirm zentrieren.
7. SET LEVEL TO 50% drücken.

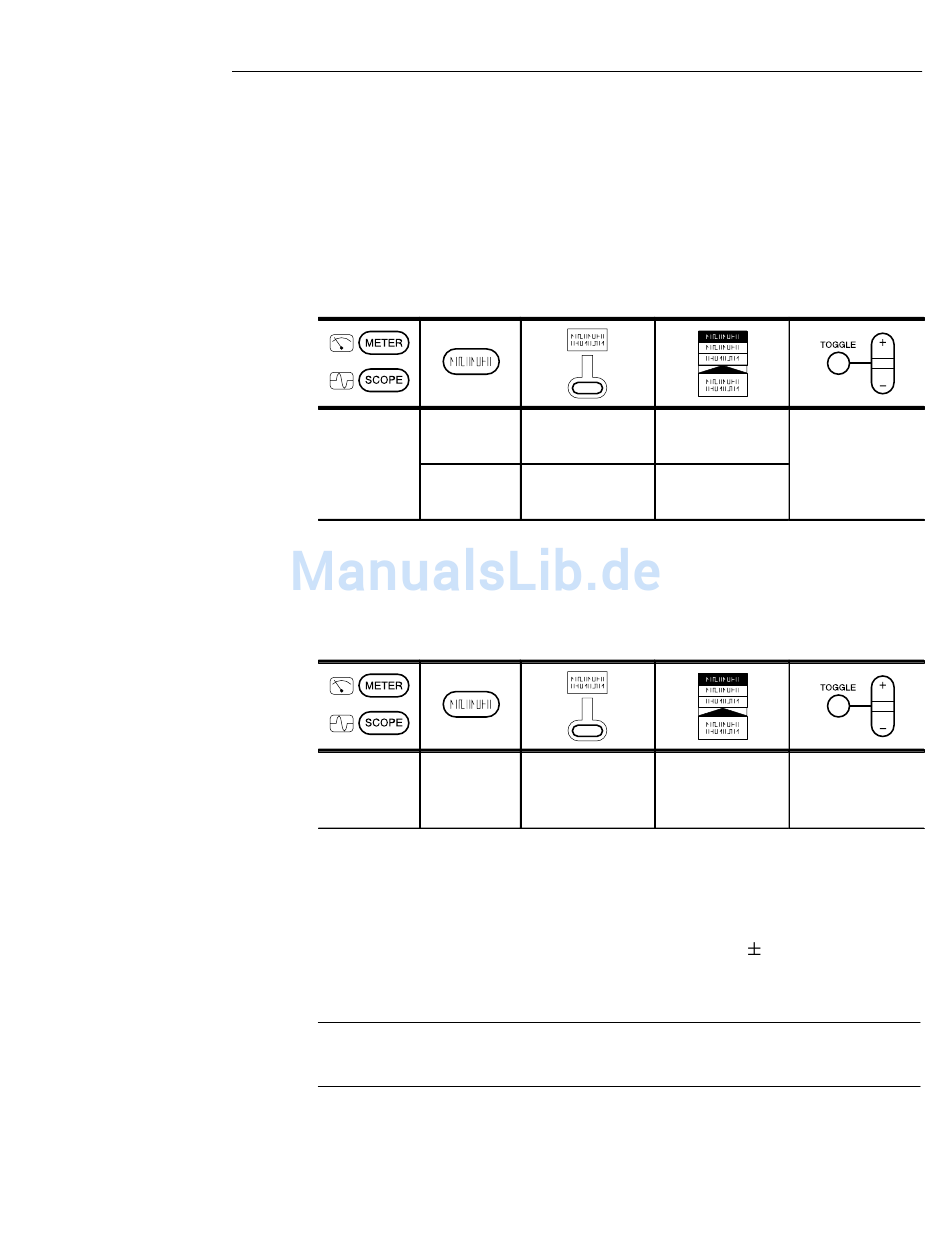

8. Die Einstellung des TekScopes wie folgt ändern:
SCOPE
9. Die verzögerte Zeitablenkung SEC/DIV auf 500 ms/div
einstellen.
10. Die Einstellung des TekScopes wie folgt ändern:
SCOPE
11. Die verzögerte Zeitablenkung SEC/DIV auf 500 ns/div
einstellen.
12. Sicherstellen, daß die steigende Flanke des Markierers die
mittlere horizontale Rasterzeile innerhalb von
des mittleren Rasters überquert.
HINWEIS. Eine Abweichung von der Rastermitte um ein Skalenteil
entspricht einer Zeitbasisabweichung von 50 ppm.
THS 710 und THS 720 Benutzerhandbuch
HORIZON- Time Base
TAL MENU
CLEAR —
MENU
HORIZON- Time Base
TAL MENU
Anhang D: Leistungsprüfung
Delayed Runs
—
After Main
—
Delayed Runs Verzögerungs-
After Main zeit auf 10 ms
einstellen
4 Skalenteilen
