Verdrahtung
"
!
24
Abschirmung der Zuleitung/T-Box
Es sind Kabelverschraubungen mit guten EMV-Eigenschaften zu verwenden, möglichst mit Rund-
umkontaktierung des Kabelschirms (Iris-Feder). Dies erfordert geringe Potentialunterschiede, evt.
Potentialausgleich.
• Die Abschirmung des PA-Kabels darf nicht unterbrochen werden.
• Der Anschluss der Abschirmung muss immer so kurz wie möglich gehalten werden.
Im Idealfall sollten für den Anschluss der Abschirmung Kabelverschraubungen mit Iris-Feder ver-
wendet werden. Über die Iris-Feder, welche sich innerhalb der Verschraubung befindet, wir der
Schirm auf das T-Box-Gehäuse aufgelegt. Unter der Iris-Feder befindet sich das Abschirmgeflecht.
Beim Zuschrauben des Panzergewindes wird die Iris-Feder auf den Schirm gequetscht und stellt so
eine leitende Verbindung zwischen Abschirmung und dem Metallgehäuse her.
Eine Anschlussbox bzw. eine Steckverbindung ist als Teil der Abschirmung (Faradayscher Käfig) zu
sehen. Dies gilt besonders für abgesetzte Boxen, wenn diese über ein steckbares Kabel mit einem
PROFIBUS PA Messgerät verbunden sind. In einem solchen Fall ist ein metallischer Stecker zu ver-
wenden, bei dem die Kabelabschirmung am Steckergehäuse aufgelegt wird (z.B. vorkonfektionierte
Kabel).
4.4
Schutzart
Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67 (optional IP 68). Um nach erfolgter
Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleisten, müssen
folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen ä 19.
• Kabeleinführung fest anziehen.
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen ("Wassersack").
Auftretende Feuchtigkeit kann so nicht zur Einführung gelangen. Bauen Sie das Messgerät
zudem immer so ein, dass die Kabeleinführungen nicht nach oben gerichtet sind.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
a

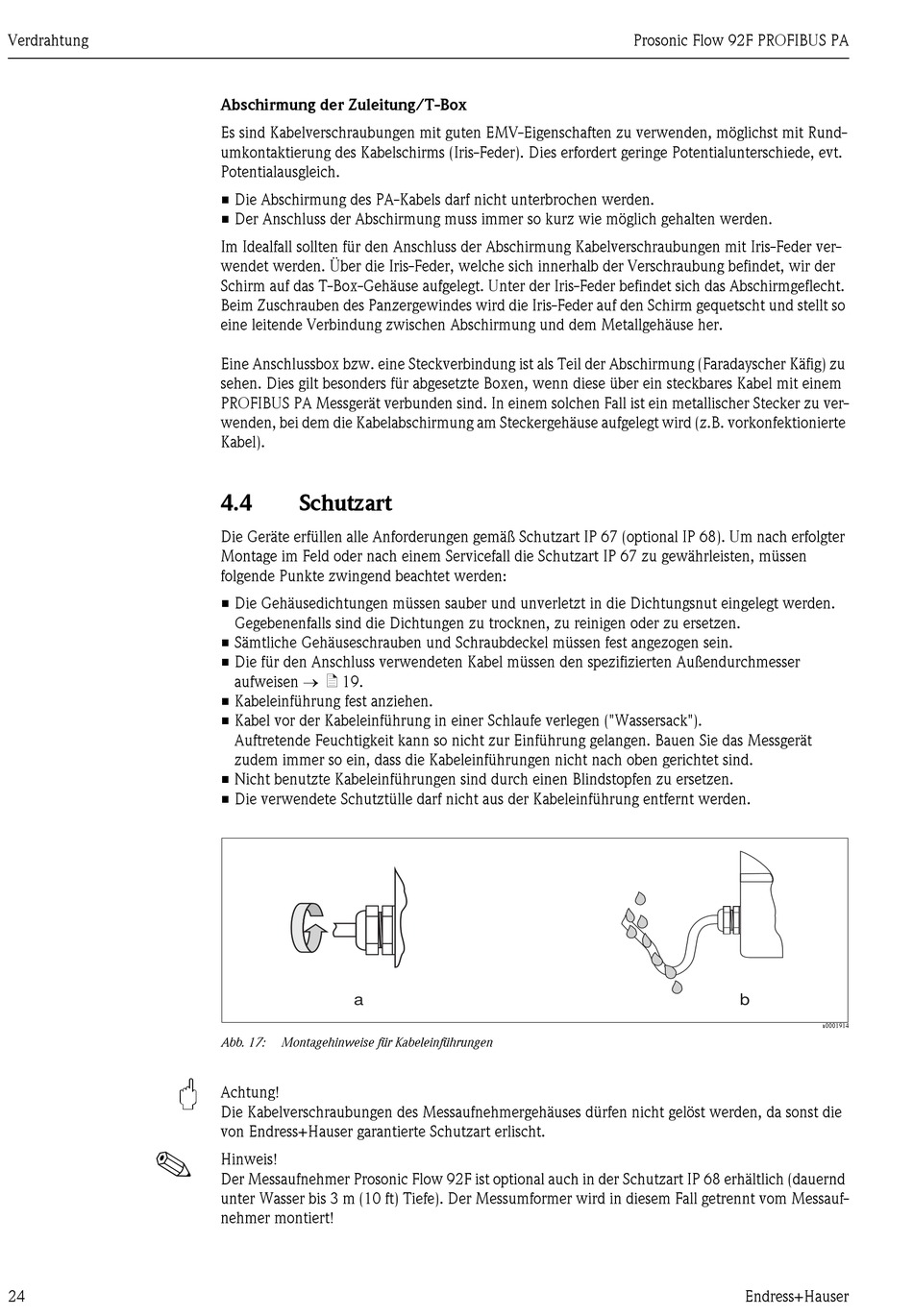

Abb. 17:
Montagehinweise für Kabeleinführungen
Achtung!
Die Kabelverschraubungen des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die
von Endress+Hauser garantierte Schutzart erlischt.
Hinweis!
Der Messaufnehmer Prosonic Flow 92F ist optional auch in der Schutzart IP 68 erhältlich (dauernd
unter Wasser bis 3 m (10 ft) Tiefe). Der Messumformer wird in diesem Fall getrennt vom Messauf-
nehmer montiert!
Prosonic Flow 92F PROFIBUS PA
b
Endress+Hauser
a0001914
