Verdrahtung
22

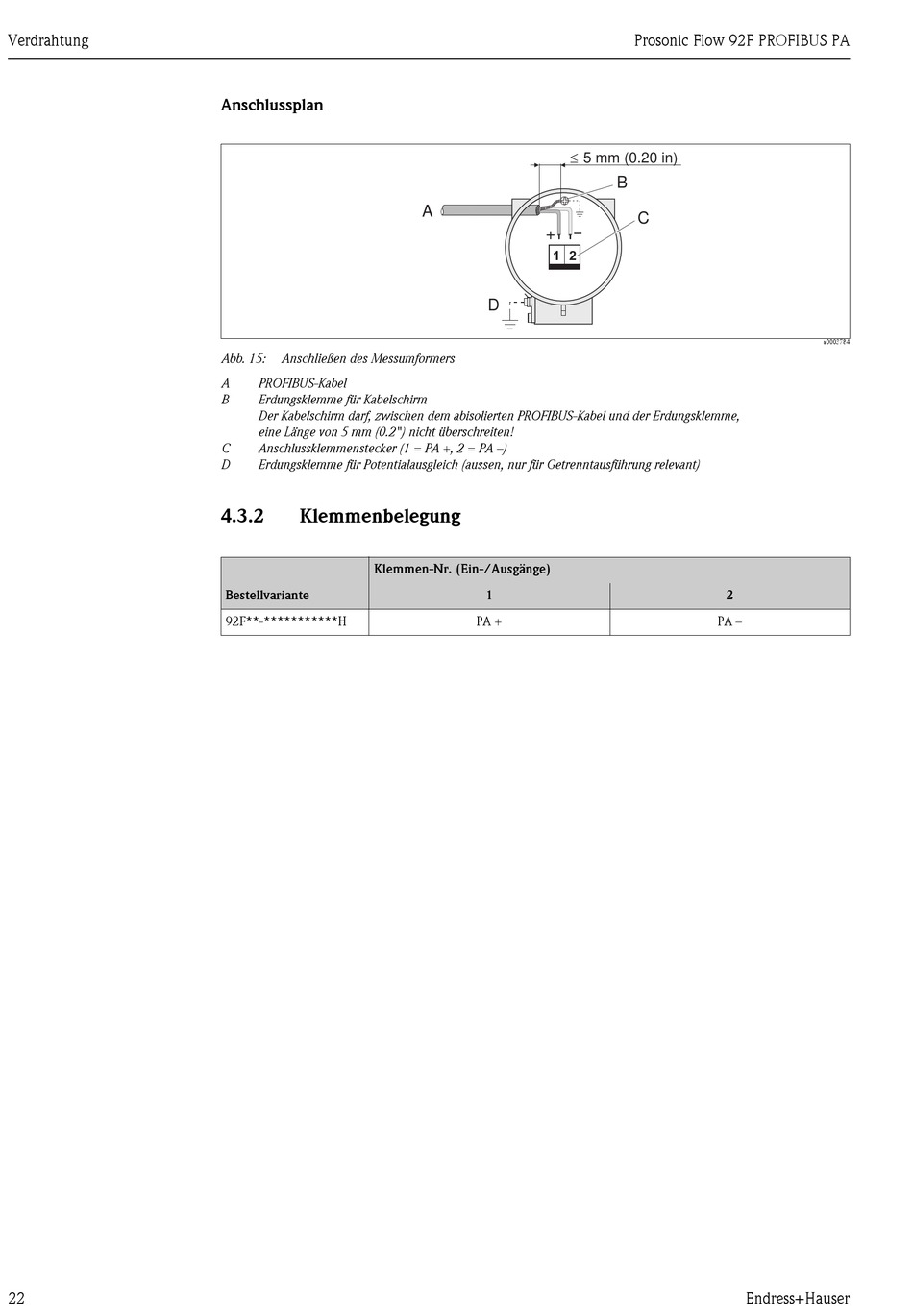

Anschlussplan
Abb. 15:
Anschließen des Messumformers
A
PROFIBUS-Kabel
B
Erdungsklemme für Kabelschirm
Der Kabelschirm darf, zwischen dem abisolierten PROFIBUS-Kabel und der Erdungsklemme,
eine Länge von 5 mm (0.2") nicht überschreiten!
C
Anschlussklemmenstecker (1 = PA +, 2 = PA –)
D
Erdungsklemme für Potentialausgleich (aussen, nur für Getrenntausführung relevant)
4.3.2
Klemmenbelegung
Klemmen-Nr. (Ein-/Ausgänge)
Bestellvariante
92F**-***********H
£
5 mm (0.20 in)
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
A
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaaaaaa
–
+
1 2
D
1
PA +
Prosonic Flow 92F PROFIBUS PA
B
C
2
PA –
