Bedienung
30

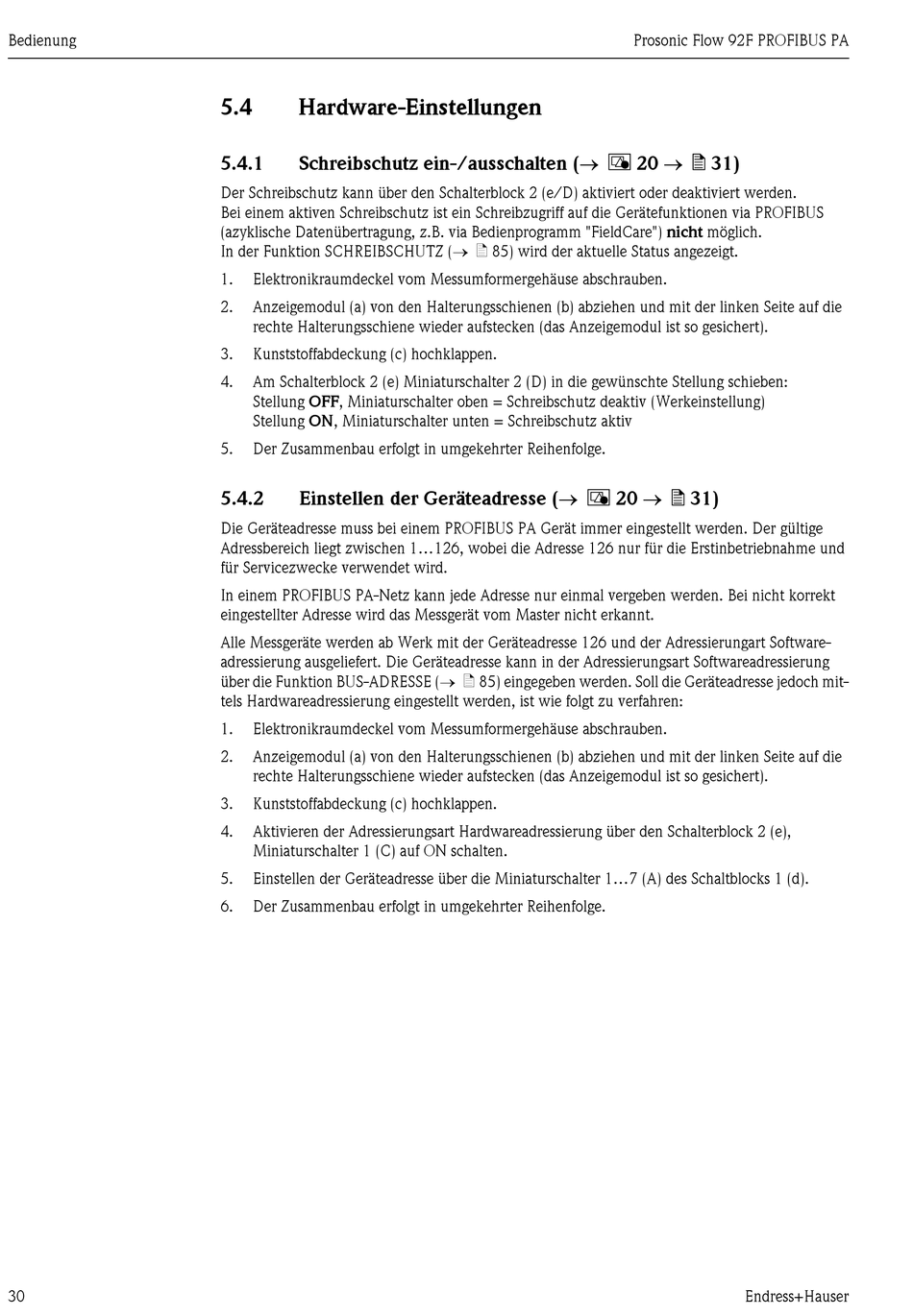

5.4
Hardware-Einstellungen
Schreibschutz ein-/ausschalten ( å 20 ä 31)
5.4.1
Der Schreibschutz kann über den Schalterblock 2 (e/D) aktiviert oder deaktiviert werden.
Bei einem aktiven Schreibschutz ist ein Schreibzugriff auf die Gerätefunktionen via PROFIBUS
(azyklische Datenübertragung, z.B. via Bedienprogramm "FieldCare") nicht möglich.
In der Funktion SCHREIBSCHUTZ ( ä 85) wird der aktuelle Status angezeigt.
1.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2.
Anzeigemodul (a) von den Halterungsschienen (b) abziehen und mit der linken Seite auf die
rechte Halterungsschiene wieder aufstecken (das Anzeigemodul ist so gesichert).
3.
Kunststoffabdeckung (c) hochklappen.
4.
Am Schalterblock 2 (e) Miniaturschalter 2 (D) in die gewünschte Stellung schieben:
Stellung OFF, Miniaturschalter oben = Schreibschutz deaktiv (Werkeinstellung)
Stellung ON, Miniaturschalter unten = Schreibschutz aktiv
5.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Einstellen der Geräteadresse ( å 20 ä 31)
5.4.2
Die Geräteadresse muss bei einem PROFIBUS PA Gerät immer eingestellt werden. Der gültige
Adressbereich liegt zwischen 1...126, wobei die Adresse 126 nur für die Erstinbetriebnahme und
für Servicezwecke verwendet wird.
In einem PROFIBUS PA-Netz kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt
eingestellter Adresse wird das Messgerät vom Master nicht erkannt.
Alle Messgeräte werden ab Werk mit der Geräteadresse 126 und der Adressierungart Software-
adressierung ausgeliefert. Die Geräteadresse kann in der Adressierungsart Softwareadressierung
über die Funktion BUS-ADRESSE ( ä 85) eingegeben werden. Soll die Geräteadresse jedoch mit-
tels Hardwareadressierung eingestellt werden, ist wie folgt zu verfahren:
1.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2.
Anzeigemodul (a) von den Halterungsschienen (b) abziehen und mit der linken Seite auf die
rechte Halterungsschiene wieder aufstecken (das Anzeigemodul ist so gesichert).
3.
Kunststoffabdeckung (c) hochklappen.
4.
Aktivieren der Adressierungsart Hardwareadressierung über den Schalterblock 2 (e),
Miniaturschalter 1 (C) auf ON schalten.
5.
Einstellen der Geräteadresse über die Miniaturschalter 1...7 (A) des Schaltblocks 1 (d).
6.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Prosonic Flow 92F PROFIBUS PA
Endress+Hauser
