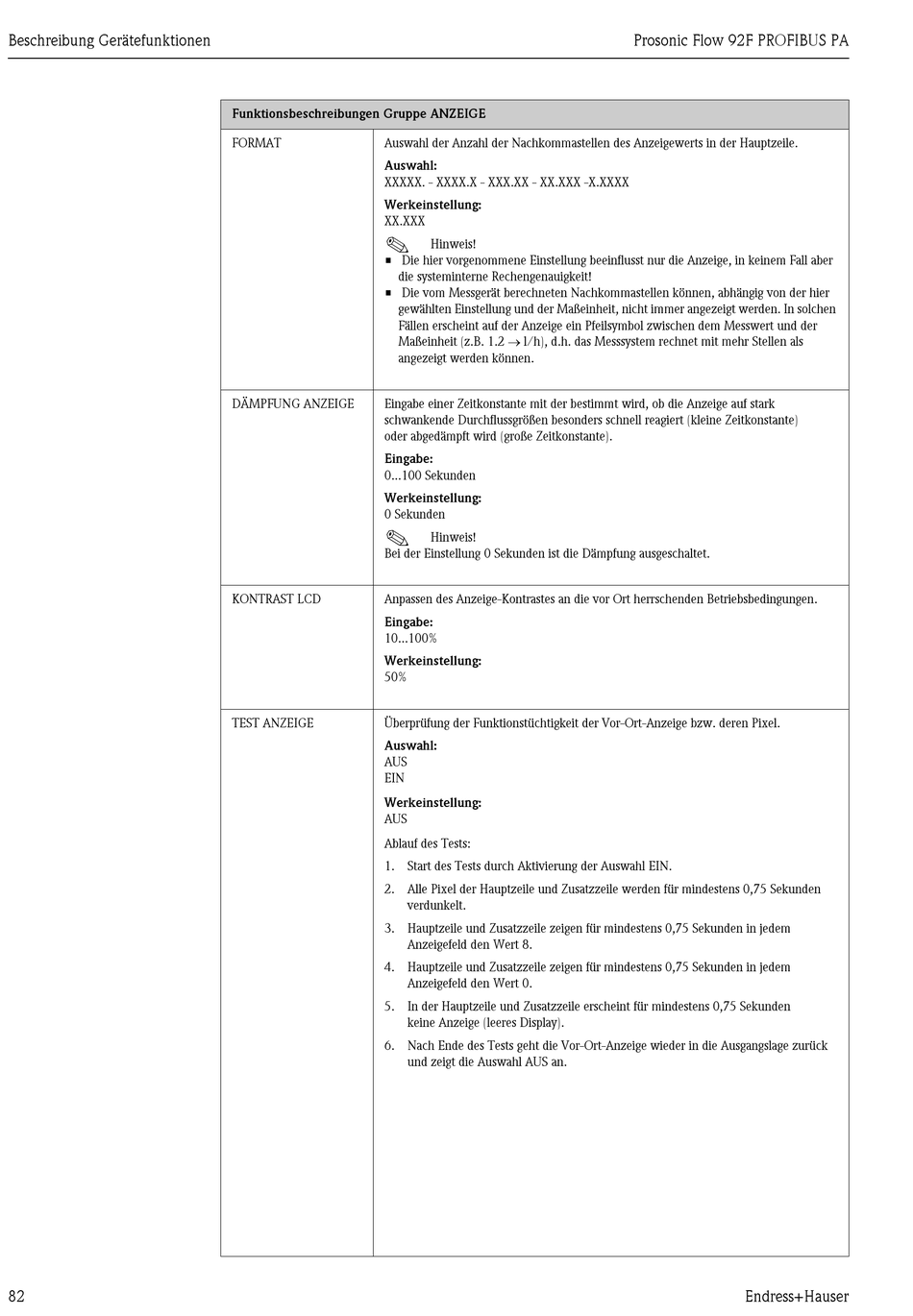

Beschreibung Gerätefunktionen
82
Funktionsbeschreibungen Gruppe ANZEIGE
FORMAT
Auswahl der Anzahl der Nachkommastellen des Anzeigewerts in der Hauptzeile.
Auswahl:
XXXXX. - XXXX.X - XXX.XX - XX.XXX -X.XXXX
Werkeinstellung:
XX.XXX
!
• Die hier vorgenommene Einstellung beeinflusst nur die Anzeige, in keinem Fall aber
die systeminterne Rechengenauigkeit!
• Die vom Messgerät berechneten Nachkommastellen können, abhängig von der hier
gewählten Einstellung und der Maßeinheit, nicht immer angezeigt werden. In solchen
Fällen erscheint auf der Anzeige ein Pfeilsymbol zwischen dem Messwert und der
Maßeinheit (z.B. 1.2 l/h), d.h. das Messsystem rechnet mit mehr Stellen als
angezeigt werden können.
DÄMPFUNG ANZEIGE
Eingabe einer Zeitkonstante mit der bestimmt wird, ob die Anzeige auf stark
schwankende Durchflussgrößen besonders schnell reagiert (kleine Zeitkonstante)
oder abgedämpft wird (große Zeitkonstante).
Eingabe:
0...100 Sekunden
Werkeinstellung:
0 Sekunden
!
Bei der Einstellung 0 Sekunden ist die Dämpfung ausgeschaltet.
KONTRAST LCD
Anpassen des Anzeige-Kontrastes an die vor Ort herrschenden Betriebsbedingungen.
Eingabe:
10...100%
Werkeinstellung:
50%
TEST ANZEIGE
Überprüfung der Funktionstüchtigkeit der Vor-Ort-Anzeige bzw. deren Pixel.
Auswahl:
AUS
EIN
Werkeinstellung:
AUS
Ablauf des Tests:
1. Start des Tests durch Aktivierung der Auswahl EIN.
2. Alle Pixel der Hauptzeile und Zusatzzeile werden für mindestens 0,75 Sekunden
3. Hauptzeile und Zusatzzeile zeigen für mindestens 0,75 Sekunden in jedem
4. Hauptzeile und Zusatzzeile zeigen für mindestens 0,75 Sekunden in jedem
5. In der Hauptzeile und Zusatzzeile erscheint für mindestens 0,75 Sekunden
6. Nach Ende des Tests geht die Vor-Ort-Anzeige wieder in die Ausgangslage zurück
Hinweis!
Hinweis!
verdunkelt.
Anzeigefeld den Wert 8.
Anzeigefeld den Wert 0.
keine Anzeige (leeres Display).
und zeigt die Auswahl AUS an.
Prosonic Flow 92F PROFIBUS PA
Endress+Hauser
