Prosonic Flow 92F PROFIBUS PA
#
"
Endress+Hauser

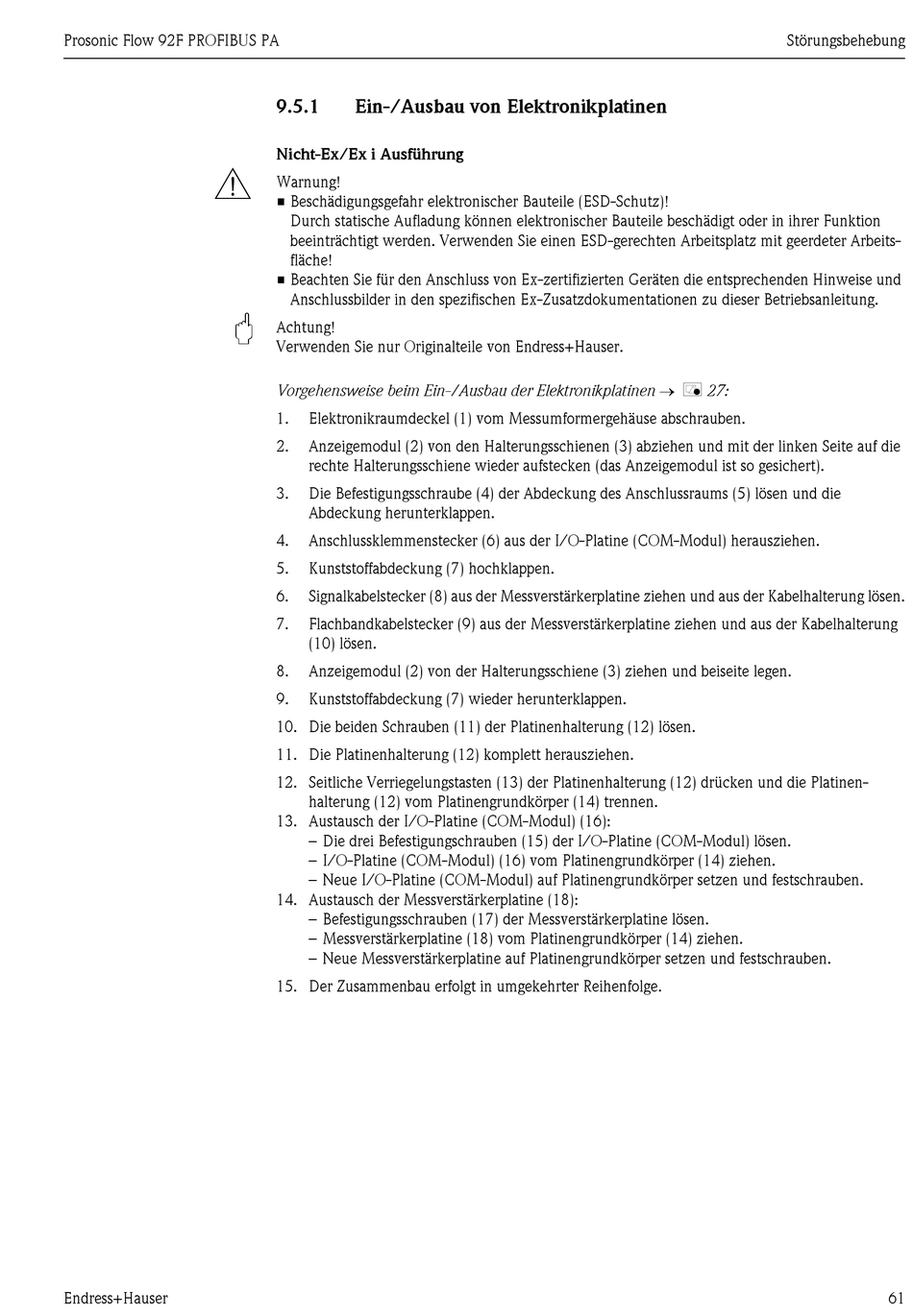

9.5.1
Ein-/Ausbau von Elektronikplatinen
Nicht-Ex/Ex i Ausführung
Warnung!
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)!
Durch statische Aufladung können elektronischer Bauteile beschädigt oder in ihrer Funktion
beeinträchtigt werden. Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeits-
fläche!
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
Vorgehensweise beim Ein-/Ausbau der Elektronikplatinen å 27:
1.
Elektronikraumdeckel (1) vom Messumformergehäuse abschrauben.
2.
Anzeigemodul (2) von den Halterungsschienen (3) abziehen und mit der linken Seite auf die
rechte Halterungsschiene wieder aufstecken (das Anzeigemodul ist so gesichert).
3.
Die Befestigungsschraube (4) der Abdeckung des Anschlussraums (5) lösen und die
Abdeckung herunterklappen.
4.
Anschlussklemmenstecker (6) aus der I/O-Platine (COM-Modul) herausziehen.
5.
Kunststoffabdeckung (7) hochklappen.
6.
Signalkabelstecker (8) aus der Messverstärkerplatine ziehen und aus der Kabelhalterung lösen.
7.
Flachbandkabelstecker (9) aus der Messverstärkerplatine ziehen und aus der Kabelhalterung
(10) lösen.
8.
Anzeigemodul (2) von der Halterungsschiene (3) ziehen und beiseite legen.
9.
Kunststoffabdeckung (7) wieder herunterklappen.
10. Die beiden Schrauben (11) der Platinenhalterung (12) lösen.
11. Die Platinenhalterung (12) komplett herausziehen.
12. Seitliche Verriegelungstasten (13) der Platinenhalterung (12) drücken und die Platinen-
halterung (12) vom Platinengrundkörper (14) trennen.
13. Austausch der I/O-Platine (COM-Modul) (16):
– Die drei Befestigungschrauben (15) der I/O-Platine (COM-Modul) lösen.
– I/O-Platine (COM-Modul) (16) vom Platinengrundkörper (14) ziehen.
– Neue I/O-Platine (COM-Modul) auf Platinengrundkörper setzen und festschrauben.
14. Austausch der Messverstärkerplatine (18):
– Befestigungsschrauben (17) der Messverstärkerplatine lösen.
– Messverstärkerplatine (18) vom Platinengrundkörper (14) ziehen.
– Neue Messverstärkerplatine auf Platinengrundkörper setzen und festschrauben.
15. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Störungsbehebung
61
