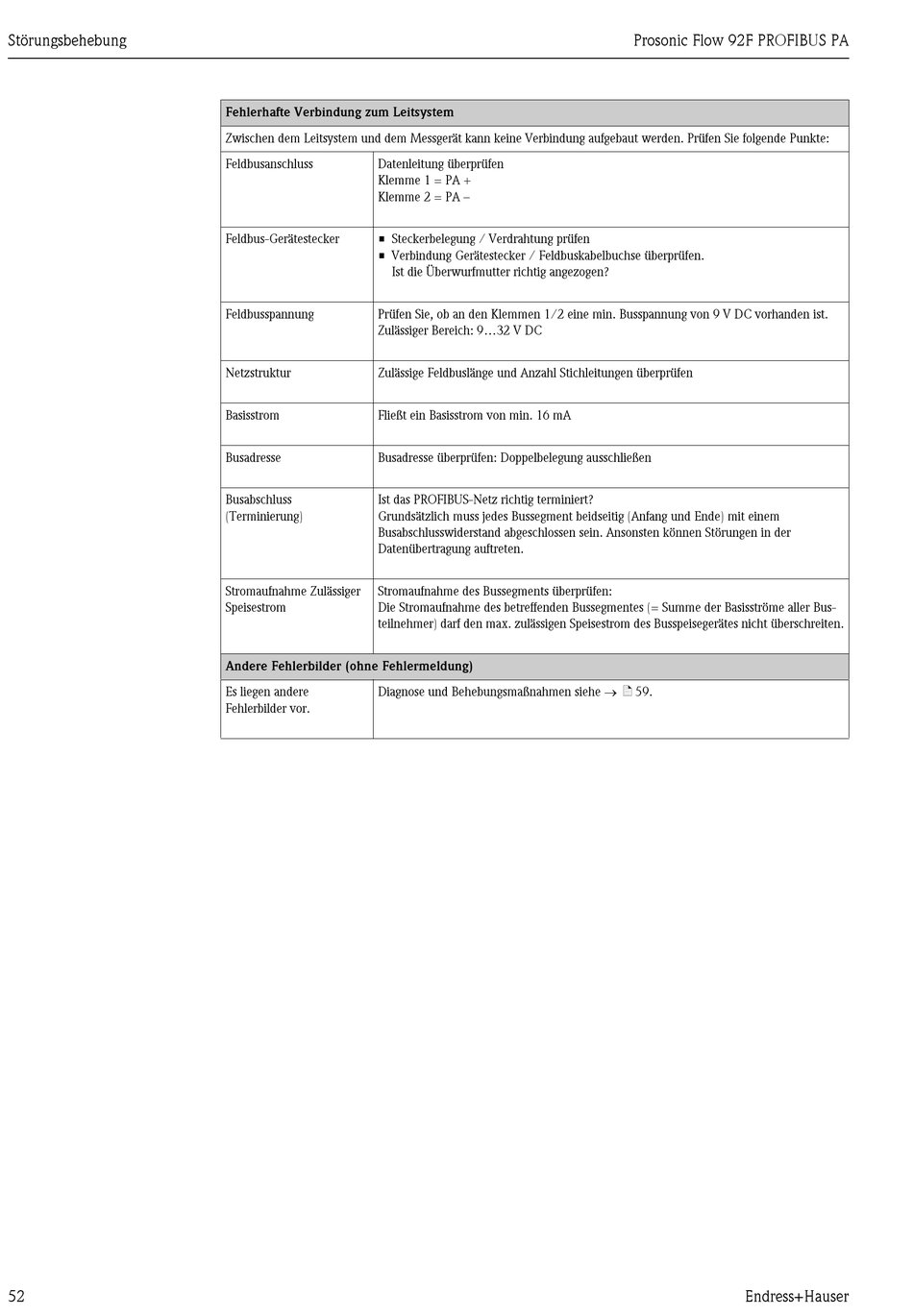

Störungsbehebung
52
Fehlerhafte Verbindung zum Leitsystem
Zwischen dem Leitsystem und dem Messgerät kann keine Verbindung aufgebaut werden. Prüfen Sie folgende Punkte:
Feldbusanschluss Datenleitung überprüfen
Klemme 1 = PA +
Klemme 2 = PA 
Feldbus-Gerätestecker • Steckerbelegung / Verdrahtung prüfen
• Verbindung Gerätestecker / Feldbuskabelbuchse überprüfen.
Ist die Überwurfmutter richtig angezogen?
Feldbusspannung Prüfen Sie, ob an den Klemmen 1/2 eine min. Busspannung von 9 V DC vorhanden ist.
Zulässiger Bereich: 9...32 V DC
Netzstruktur Zulässige Feldbuslänge und Anzahl Stichleitungen überprüfen
Basisstrom Fließt ein Basisstrom von min. 16 mA
Busadresse Busadresse überprüfen: Doppelbelegung ausschließen
Busabschluss Ist das PROFIBUS-Netz richtig terminiert?
(Terminierung) Grundsätzlich muss jedes Bussegment beidseitig (Anfang und Ende) mit einem
Busabschlusswiderstand abgeschlossen sein. Ansonsten können Störungen in der
Datenübertragung auftreten.
Stromaufnahme Zulässiger Stromaufnahme des Bussegments überprüfen:
Speisestrom Die Stromaufnahme des betreffenden Bussegmentes (= Summe der Basisströme aller Bus-
teilnehmer) darf den max. zulässigen Speisestrom des Busspeisegerätes nicht überschreiten.
Andere Fehlerbilder (ohne Fehlermeldung)
Diagnose und Behebungsmaßnahmen siehe  ä 59.
Es liegen andere
Fehlerbilder vor.
