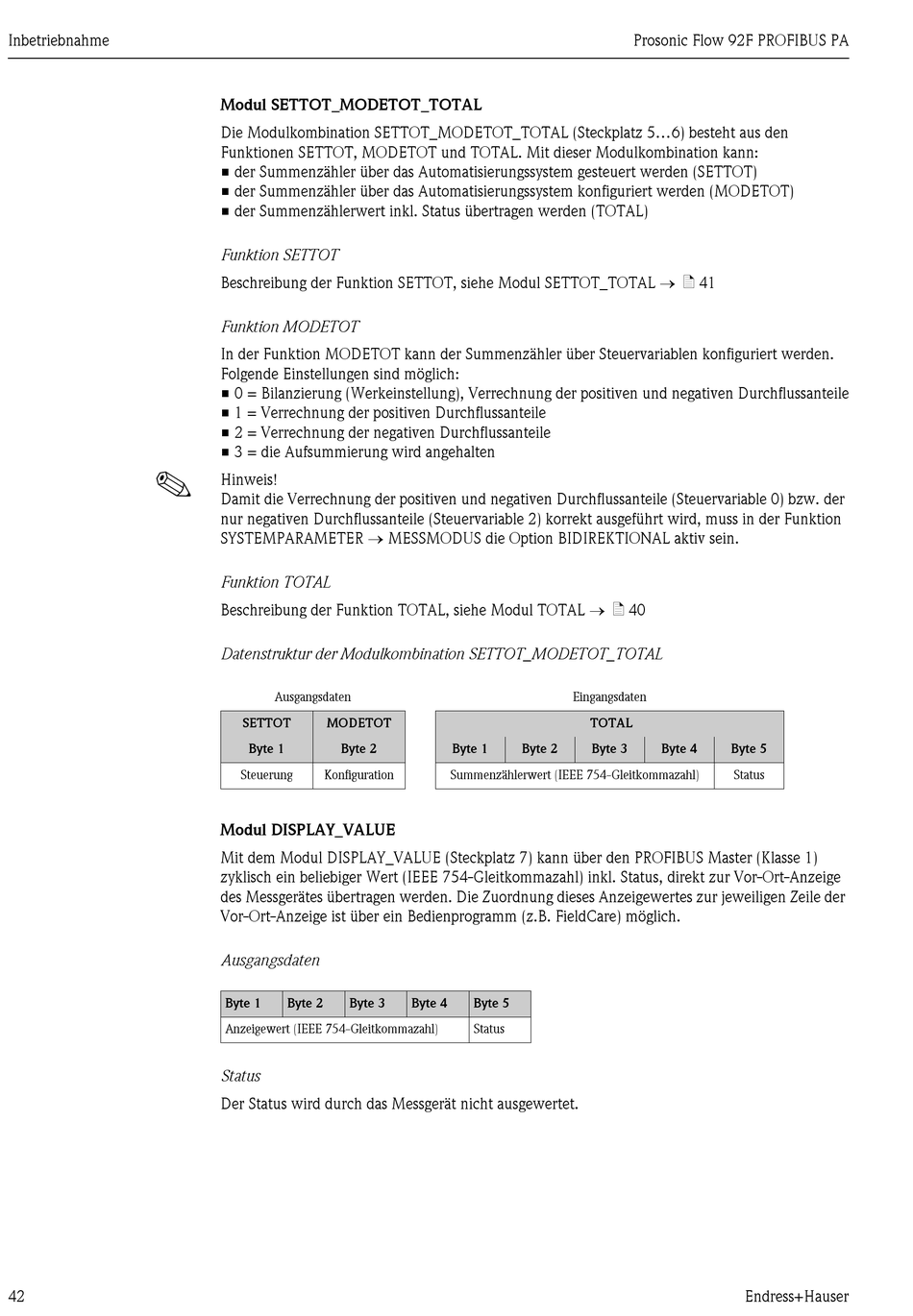

Inbetriebnahme
!
42
Modul SETTOT_MODETOT_TOTAL
Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 5...6) besteht aus den
Funktionen SETTOT, MODETOT und TOTAL. Mit dieser Modulkombination kann:
• der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• der Summenzähler über das Automatisierungssystem konfiguriert werden (MODETOT)
• der Summenzählerwert inkl. Status übertragen werden (TOTAL)
Funktion SETTOT
Beschreibung der Funktion SETTOT, siehe Modul SETTOT_TOTAL ä 41
Funktion MODETOT
In der Funktion MODETOT kann der Summenzähler über Steuervariablen konfiguriert werden.
Folgende Einstellungen sind möglich:
• 0 = Bilanzierung (Werkeinstellung), Verrechnung der positiven und negativen Durchflussanteile
• 1 = Verrechnung der positiven Durchflussanteile
• 2 = Verrechnung der negativen Durchflussanteile
• 3 = die Aufsummierung wird angehalten
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (Steuervariable 0) bzw. der
nur negativen Durchflussanteile (Steuervariable 2) korrekt ausgeführt wird, muss in der Funktion
SYSTEMPARAMETER MESSMODUS die Option BIDIREKTIONAL aktiv sein.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL ä 40
Datenstruktur der Modulkombination SETTOT_MODETOT_TOTAL
Ausgangsdaten
SETTOT
MODETOT
Byte 1
Byte 2
Steuerung
Konfiguration
Modul DISPLAY_VALUE
Mit dem Modul DISPLAY_VALUE (Steckplatz 7) kann über den PROFIBUS Master (Klasse 1)
zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort-Anzeige
des Messgerätes übertragen werden. Die Zuordnung dieses Anzeigewertes zur jeweiligen Zeile der
Vor-Ort-Anzeige ist über ein Bedienprogramm (z.B. FieldCare) möglich.
Ausgangsdaten
Byte 1
Byte 2
Byte 3
Anzeigewert (IEEE 754-Gleitkommazahl)
Status
Der Status wird durch das Messgerät nicht ausgewertet.
Eingangsdaten
Byte 1
Byte 2
Summenzählerwert (IEEE 754-Gleitkommazahl)
Byte 4
Byte 5
Status
Prosonic Flow 92F PROFIBUS PA
TOTAL
Byte 3
Byte 4
Byte 5
Status
Endress+Hauser
