Inbetriebnahme
!
32
6

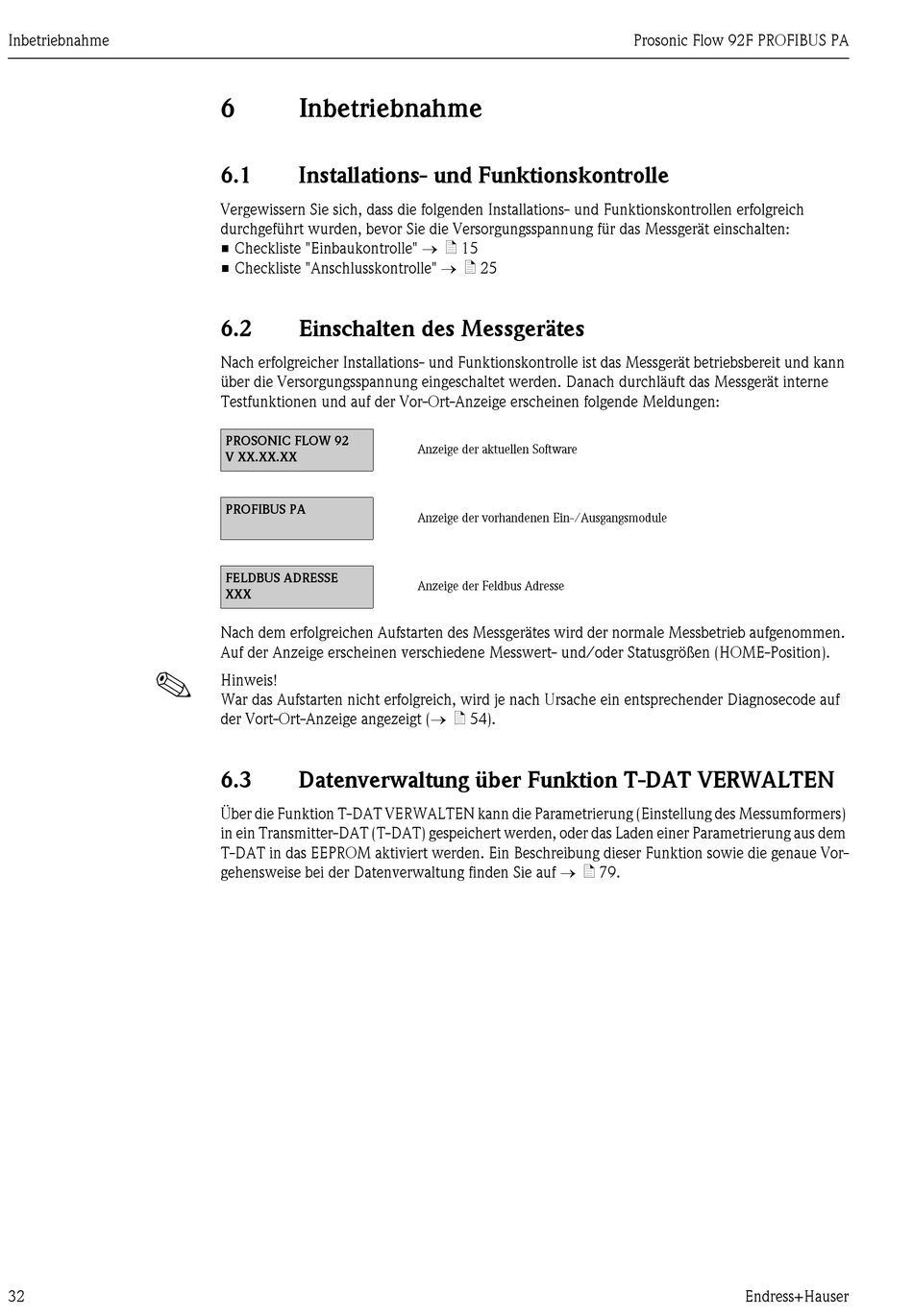

Inbetriebnahme
6.1
Installations- und Funktionskontrolle
Vergewissern Sie sich, dass die folgenden Installations- und Funktionskontrollen erfolgreich
durchgeführt wurden, bevor Sie die Versorgungsspannung für das Messgerät einschalten:
• Checkliste "Einbaukontrolle" ä 15
• Checkliste "Anschlusskontrolle" ä 25
6.2
Einschalten des Messgerätes
Nach erfolgreicher Installations- und Funktionskontrolle ist das Messgerät betriebsbereit und kann
über die Versorgungsspannung eingeschaltet werden. Danach durchläuft das Messgerät interne
Testfunktionen und auf der Vor-Ort-Anzeige erscheinen folgende Meldungen:
PROSONIC FLOW 92
V XX.XX.XX
PROFIBUS PA
FELDBUS ADRESSE
XXX
Nach dem erfolgreichen Aufstarten des Messgerätes wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
War das Aufstarten nicht erfolgreich, wird je nach Ursache ein entsprechender Diagnosecode auf
der Vort-Ort-Anzeige angezeigt ( ä 54).
6.3
Datenverwaltung über Funktion T-DAT VERWALTEN
Über die Funktion T-DAT VERWALTEN kann die Parametrierung (Einstellung des Messumformers)
in ein Transmitter-DAT (T-DAT) gespeichert werden, oder das Laden einer Parametrierung aus dem
T-DAT in das EEPROM aktiviert werden. Ein Beschreibung dieser Funktion sowie die genaue Vor-
gehensweise bei der Datenverwaltung finden Sie auf ä 79.
Anzeige der aktuellen Software
Anzeige der vorhandenen Ein-/Ausgangsmodule
Anzeige der Feldbus Adresse
Prosonic Flow 92F PROFIBUS PA
Endress+Hauser
