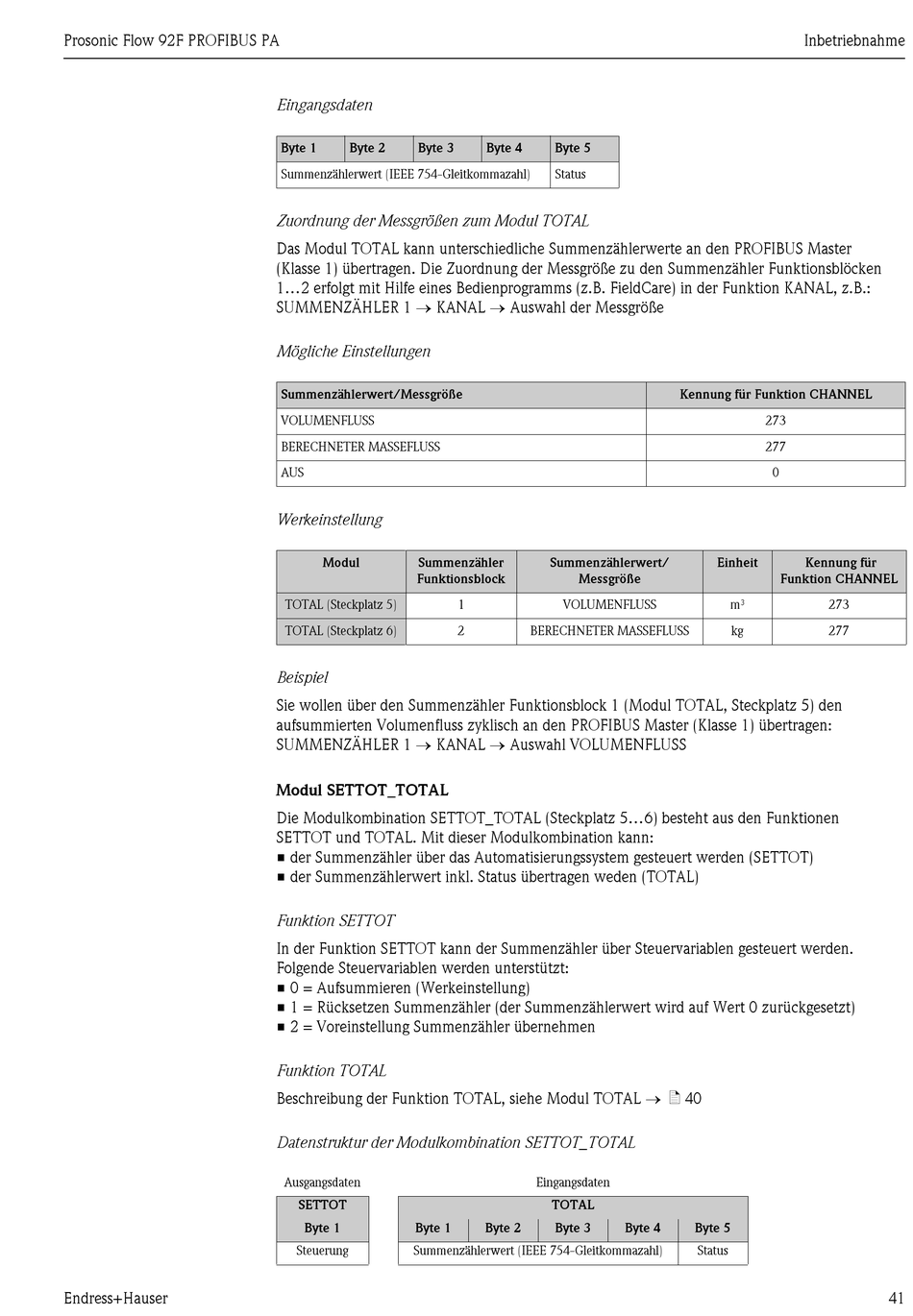

Prosonic Flow 92F PROFIBUS PA
Endress+Hauser
Eingangsdaten
Byte 1
Byte 2
Byte 3
Summenzählerwert (IEEE 754-Gleitkommazahl)
Zuordnung der Messgrößen zum Modul TOTAL
Das Modul TOTAL kann unterschiedliche Summenzählerwerte an den PROFIBUS Master
(Klasse 1) übertragen. Die Zuordnung der Messgröße zu den Summenzähler Funktionsblöcken
1...2 erfolgt mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der Funktion KANAL, z.B.:
SUMMENZÄHLER 1 KANAL Auswahl der Messgröße
Mögliche Einstellungen
Summenzählerwert/Messgröße
VOLUMENFLUSS
BERECHNETER MASSEFLUSS
AUS
Werkeinstellung
Modul
Summenzähler
Funktionsblock
TOTAL (Steckplatz 5)
TOTAL (Steckplatz 6)
Beispiel
Sie wollen über den Summenzähler Funktionsblock 1 (Modul TOTAL, Steckplatz 5) den
aufsummierten Volumenfluss zyklisch an den PROFIBUS Master (Klasse 1) übertragen:
SUMMENZÄHLER 1 KANAL Auswahl VOLUMENFLUSS
Modul SETTOT_TOTAL
Die Modulkombination SETTOT_TOTAL (Steckplatz 5...6) besteht aus den Funktionen
SETTOT und TOTAL. Mit dieser Modulkombination kann:
• der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• der Summenzählerwert inkl. Status übertragen weden (TOTAL)
Funktion SETTOT
In der Funktion SETTOT kann der Summenzähler über Steuervariablen gesteuert werden.
Folgende Steuervariablen werden unterstützt:
• 0 = Aufsummieren (Werkeinstellung)
• 1 = Rücksetzen Summenzähler (der Summenzählerwert wird auf Wert 0 zurückgesetzt)
• 2 = Voreinstellung Summenzähler übernehmen
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL ä 40
Datenstruktur der Modulkombination SETTOT_TOTAL
Ausgangsdaten
SETTOT
Byte 1
Byte 1
Steuerung
Summenzählerwert (IEEE 754-Gleitkommazahl)
Byte 4
Byte 5
Status
Summenzählerwert/
Messgröße
1
VOLUMENFLUSS
2
BERECHNETER MASSEFLUSS
Eingangsdaten
TOTAL
Byte 2
Byte 3
Byte 4
Inbetriebnahme
Kennung für Funktion CHANNEL
273
277
0
Einheit
Kennung für
Funktion CHANNEL
m³
273
kg
277
Byte 5
Status
41
