Prosonic Flow 92F PROFIBUS PA
Endress+Hauser

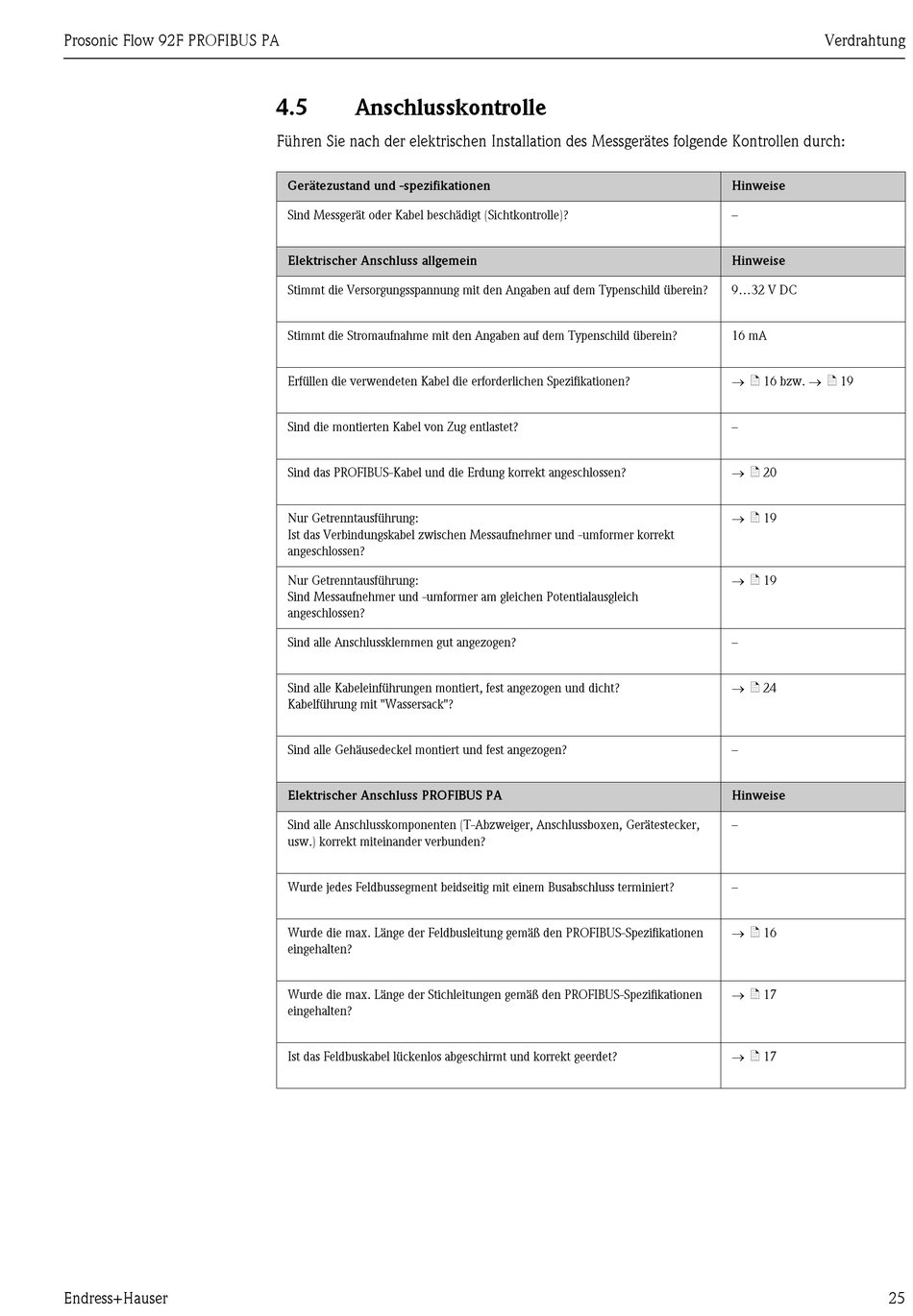

4.5
Anschlusskontrolle
Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss allgemein
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Stimmt die Stromaufnahme mit den Angaben auf dem Typenschild überein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Sind das PROFIBUS-Kabel und die Erdung korrekt angeschlossen?
Nur Getrenntausführung:
Ist das Verbindungskabel zwischen Messaufnehmer und -umformer korrekt
angeschlossen?
Nur Getrenntausführung:
Sind Messaufnehmer und -umformer am gleichen Potentialausgleich
angeschlossen?
Sind alle Anschlussklemmen gut angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
Elektrischer Anschluss PROFIBUS PA
Sind alle Anschlusskomponenten (T-Abzweiger, Anschlussboxen, Gerätestecker,
usw.) korrekt miteinander verbunden?
Wurde jedes Feldbussegment beidseitig mit einem Busabschluss terminiert?
Wurde die max. Länge der Feldbusleitung gemäß den PROFIBUS-Spezifikationen
eingehalten?
Wurde die max. Länge der Stichleitungen gemäß den PROFIBUS-Spezifikationen
eingehalten?
Ist das Feldbuskabel lückenlos abgeschirmt und korrekt geerdet?
Verdrahtung
Hinweise
Hinweise
9...32 V DC
16 mA
ä 16 bzw. ä 19
ä 20
ä 19
ä 19
ä 24
Hinweise
ä 16
ä 17
ä 17
25
