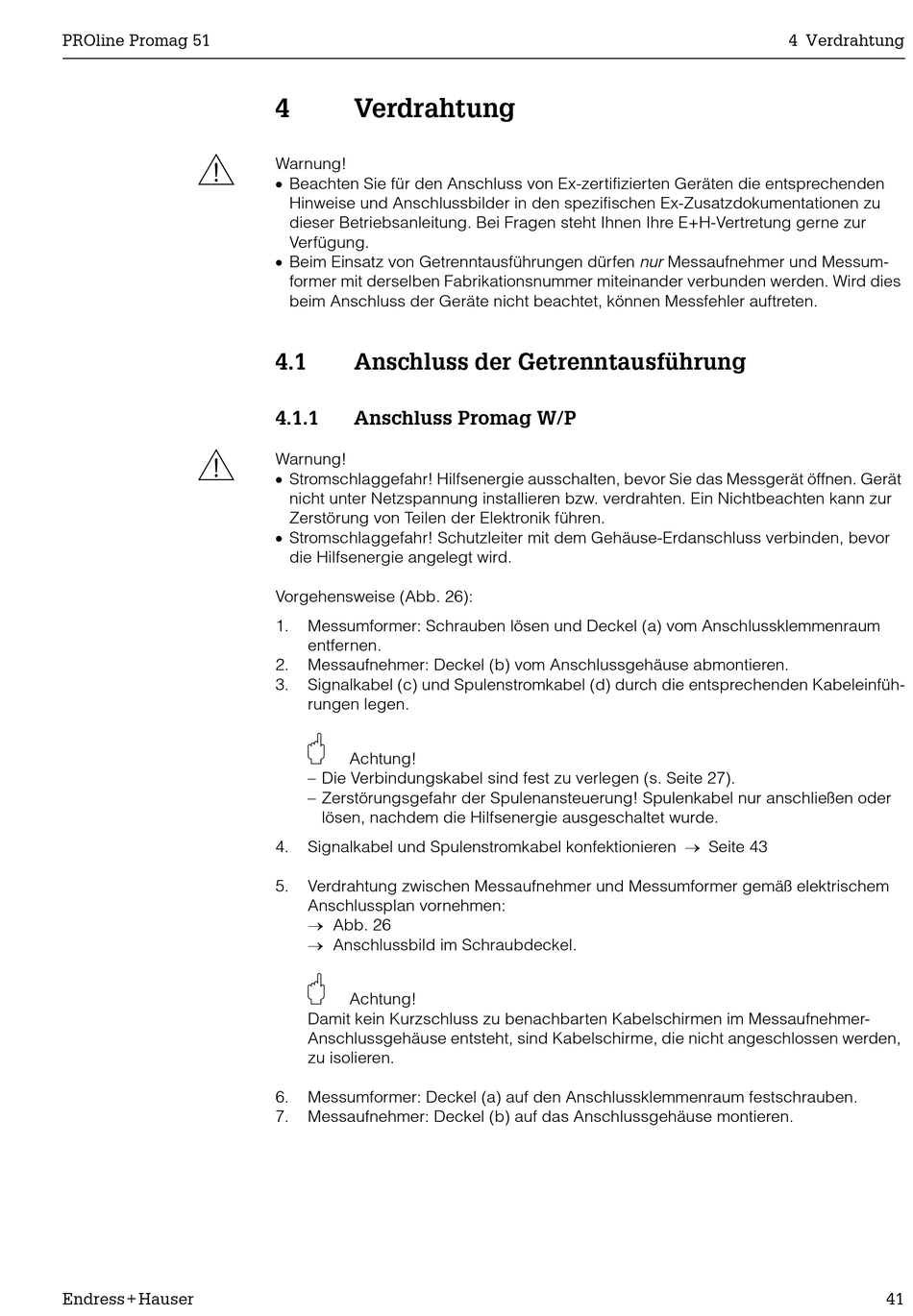

PROline Promag 51
#
#
Endress+Hauser
4

Verdrahtung

Warnung!
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden
Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu
dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur
Verfügung.
• Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messum-
former mit derselben Fabrikationsnummer miteinander verbunden werden. Wird dies
beim Anschluss der Geräte nicht beachtet, können Messfehler auftreten.
4.1
Anschluss der Getrenntausführung
4.1.1

Anschluss Promag W/P

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät
nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor
die Hilfsenergie angelegt wird.
Vorgehensweise (Abb. 26):
1.
Messumformer: Schrauben lösen und Deckel (a) vom Anschlussklemmenraum
entfernen.
2.
Messaufnehmer: Deckel (b) vom Anschlussgehäuse abmontieren.
3.
Signalkabel (c) und Spulenstromkabel (d) durch die entsprechenden Kabeleinfüh-
rungen legen.
"
Achtung!
– Die Verbindungskabel sind fest zu verlegen (s. Seite 27).
– Zerstörungsgefahr der Spulenansteuerung! Spulenkabel nur anschließen oder
lösen, nachdem die Hilfsenergie ausgeschaltet wurde.
Signalkabel und Spulenstromkabel konfektionieren → Seite 43
4.
5.
Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektrischem
Anschlussplan vornehmen:
→ Abb. 26
→ Anschlussbild im Schraubdeckel.
"
Achtung!
Damit kein Kurzschluss zu benachbarten Kabelschirmen im Messaufnehmer-
Anschlussgehäuse entsteht, sind Kabelschirme, die nicht angeschlossen werden,
zu isolieren.
6.
Messumformer: Deckel (a) auf den Anschlussklemmenraum festschrauben.
7.
Messaufnehmer: Deckel (b) auf das Anschlussgehäuse montieren.
4 Verdrahtung
