Inbetriebnahme
40

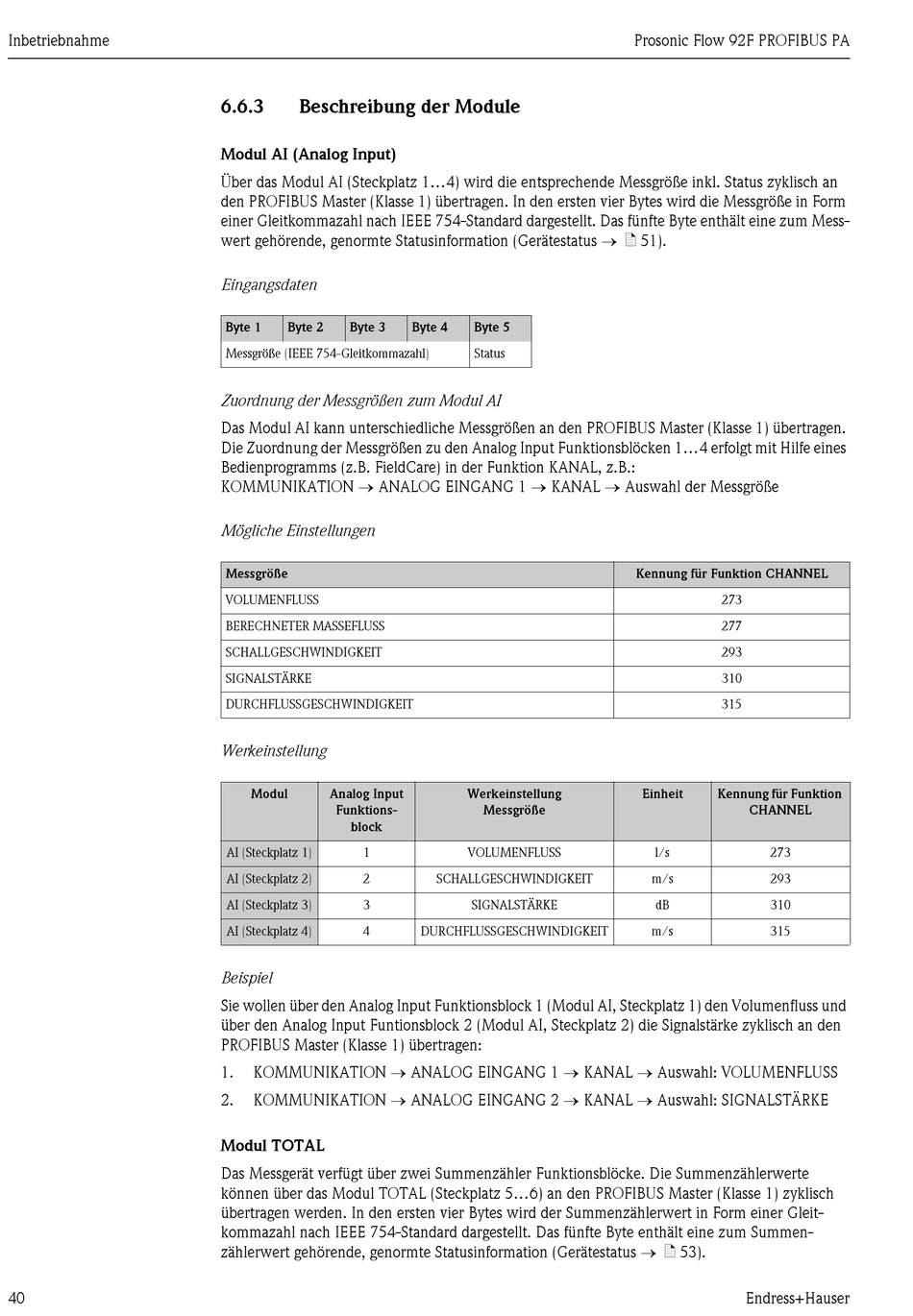

6.6.3
Beschreibung der Module
Modul AI (Analog Input)
Über das Modul AI (Steckplatz 1...4) wird die entsprechende Messgröße inkl. Status zyklisch an
den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form
einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum Mess-
wert gehörende, genormte Statusinformation (Gerätestatus ä 51).
Eingangsdaten
Byte 1
Byte 2
Byte 3
Messgröße (IEEE 754-Gleitkommazahl)
Zuordnung der Messgrößen zum Modul AI
Das Modul AI kann unterschiedliche Messgrößen an den PROFIBUS Master (Klasse 1) übertragen.
Die Zuordnung der Messgrößen zu den Analog Input Funktionsblöcken 1...4 erfolgt mit Hilfe eines
Bedienprogramms (z.B. FieldCare) in der Funktion KANAL, z.B.:
KOMMUNIKATION ANALOG EINGANG 1 KANAL Auswahl der Messgröße
Mögliche Einstellungen
Messgröße
VOLUMENFLUSS
BERECHNETER MASSEFLUSS
SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE
DURCHFLUSSGESCHWINDIGKEIT
Werkeinstellung
Modul
Analog Input
Funktions-
block
AI (Steckplatz 1)
1
AI (Steckplatz 2)
2
AI (Steckplatz 3)
3
AI (Steckplatz 4)
4
Beispiel
Sie wollen über den Analog Input Funktionsblock 1 (Modul AI, Steckplatz 1) den Volumenfluss und
über den Analog Input Funtionsblock 2 (Modul AI, Steckplatz 2) die Signalstärke zyklisch an den
PROFIBUS Master (Klasse 1) übertragen:
KOMMUNIKATION ANALOG EINGANG 1 KANAL Auswahl: VOLUMENFLUSS
1.
KOMMUNIKATION ANALOG EINGANG 2 KANAL Auswahl: SIGNALSTÄRKE
2.
Modul TOTAL
Das Messgerät verfügt über zwei Summenzähler Funktionsblöcke. Die Summenzählerwerte
können über das Modul TOTAL (Steckplatz 5...6) an den PROFIBUS Master (Klasse 1) zyklisch
übertragen werden. In den ersten vier Bytes wird der Summenzählerwert in Form einer Gleit-
kommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum Summen-
zählerwert gehörende, genormte Statusinformation (Gerätestatus ä 53).
Byte 4
Byte 5
Status
Werkeinstellung
Messgröße
VOLUMENFLUSS
SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE
DURCHFLUSSGESCHWINDIGKEIT
Prosonic Flow 92F PROFIBUS PA
Kennung für Funktion CHANNEL
273
277
293
310
315
Einheit
Kennung für Funktion
CHANNEL
l/s
273
m/s
293
dB
310
m/s
315
Endress+Hauser
