Prosonic Flow 92F PROFIBUS PA
Endress+Hauser
c
a

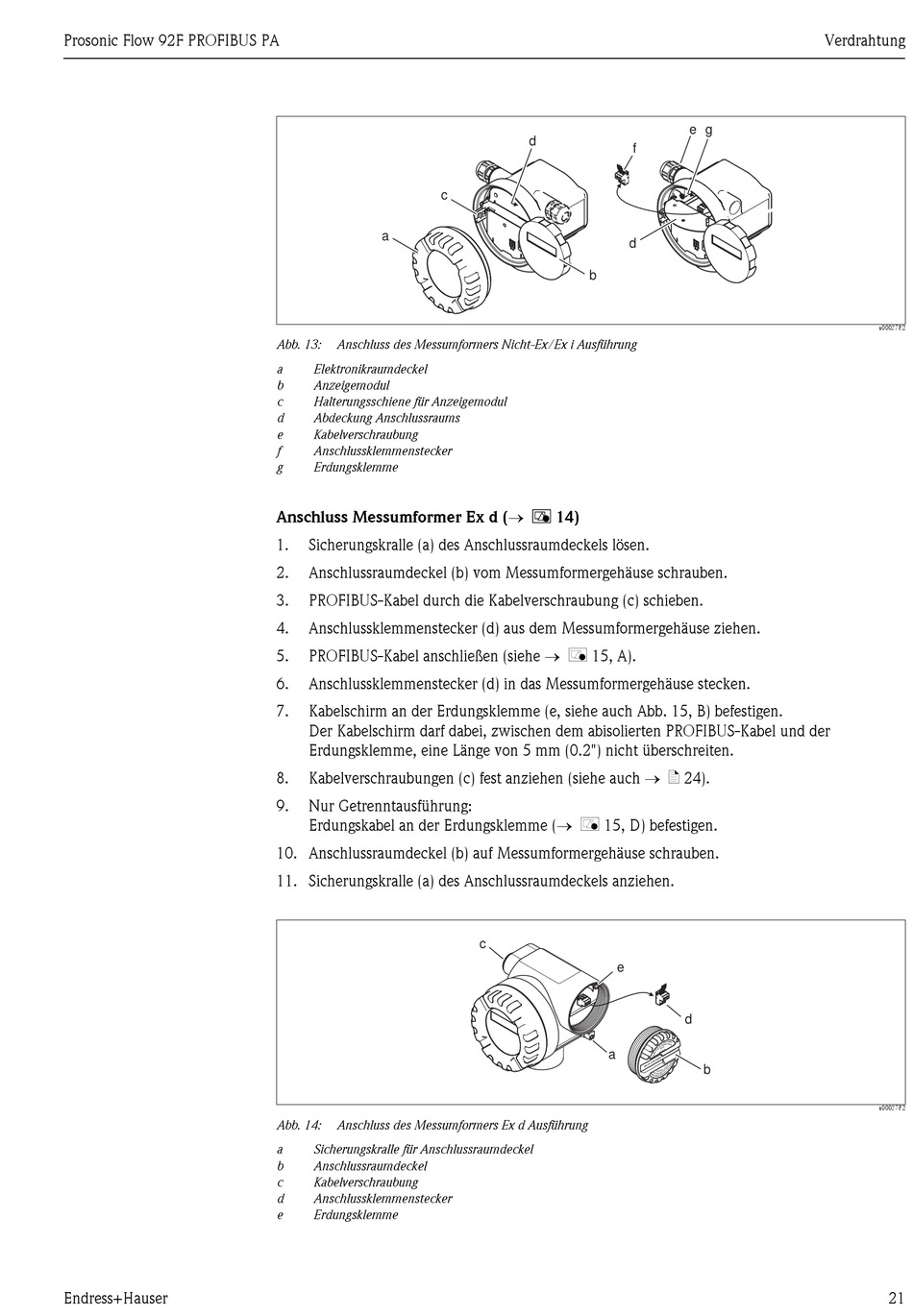

Abb. 13:
Anschluss des Messumformers Nicht-Ex/Ex i Ausführung
a
Elektronikraumdeckel
b
Anzeigemodul
c
Halterungsschiene für Anzeigemodul
d
Abdeckung Anschlussraums
e
Kabelverschraubung
f
Anschlussklemmenstecker
g
Erdungsklemme
Anschluss Messumformer Ex d ( å 14)
1.
Sicherungskralle (a) des Anschlussraumdeckels lösen.
2.
Anschlussraumdeckel (b) vom Messumformergehäuse schrauben.
3.
PROFIBUS-Kabel durch die Kabelverschraubung (c) schieben.
4.
Anschlussklemmenstecker (d) aus dem Messumformergehäuse ziehen.
PROFIBUS-Kabel anschließen (siehe å 15, A).
5.
6.
Anschlussklemmenstecker (d) in das Messumformergehäuse stecken.
7.
Kabelschirm an der Erdungsklemme (e, siehe auch Abb. 15, B) befestigen.
Der Kabelschirm darf dabei, zwischen dem abisolierten PROFIBUS-Kabel und der
Erdungsklemme, eine Länge von 5 mm (0.2") nicht überschreiten.
Kabelverschraubungen (c) fest anziehen (siehe auch ä 24).
8.
9.
Nur Getrenntausführung:
Erdungskabel an der Erdungsklemme ( å 15, D) befestigen.
10. Anschlussraumdeckel (b) auf Messumformergehäuse schrauben.
11. Sicherungskralle (a) des Anschlussraumdeckels anziehen.
Abb. 14:
Anschluss des Messumformers Ex d Ausführung
a
Sicherungskralle für Anschlussraumdeckel
b
Anschlussraumdeckel
c
Kabelverschraubung
d
Anschlussklemmenstecker
e
Erdungsklemme
d
f
d
b
c
e
a
Verdrahtung
e
g
d
b
a0003782
a0003782
21
