Proline Promass 83 FOUNDATION Fieldbus
#
Endress+Hauser

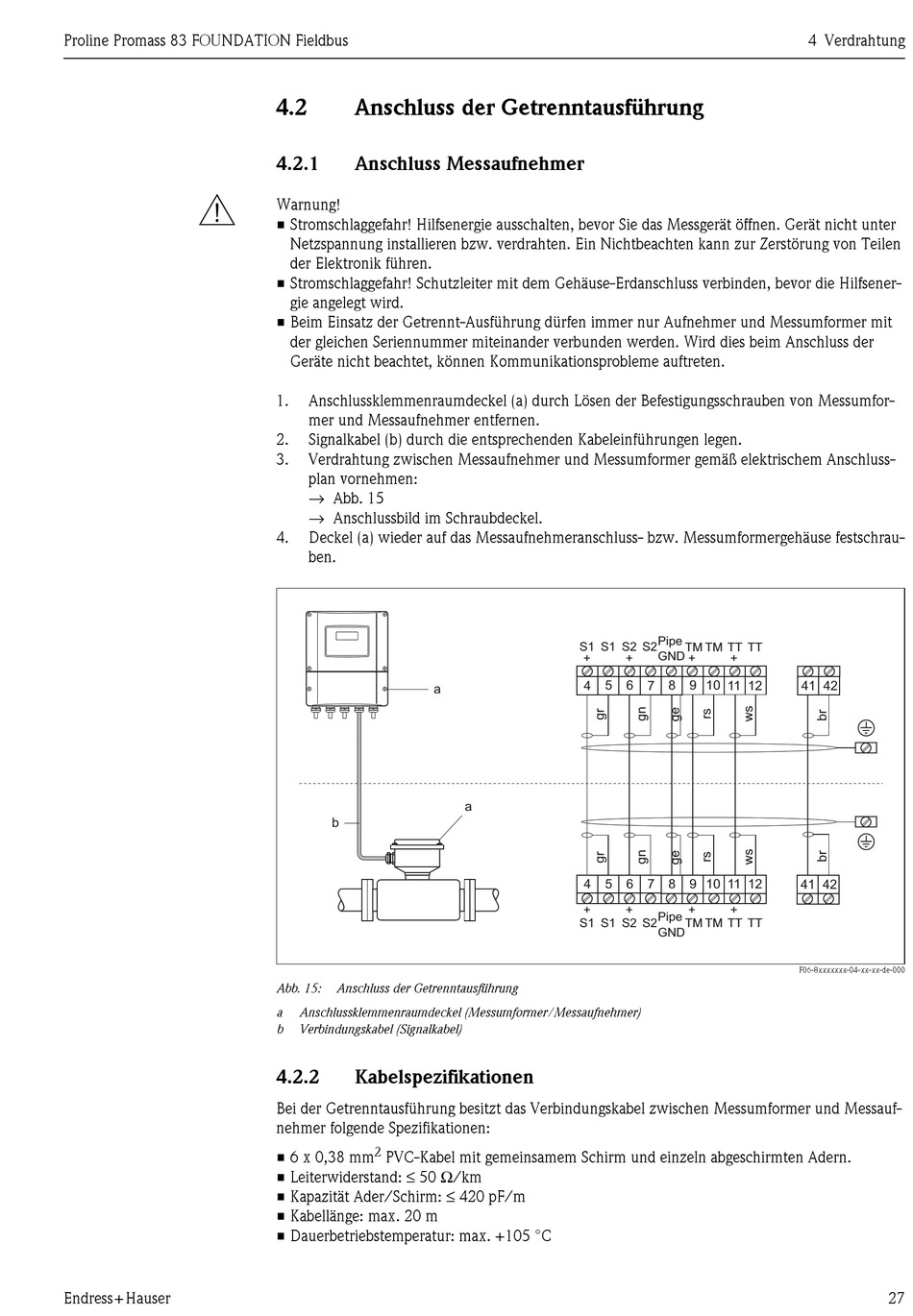

4.2 Anschluss der Getrenntausführung
4.2.1

Anschluss Messaufnehmer

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht unter
Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen
der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfsener-
gie angelegt wird.
• Beim Einsatz der Getrennt-Ausführung dürfen immer nur Aufnehmer und Messumformer mit
der gleichen Seriennummer miteinander verbunden werden. Wird dies beim Anschluss der
Geräte nicht beachtet, können Kommunikationsprobleme auftreten.
1. Anschlussklemmenraumdeckel (a) durch Lösen der Befestigungsschrauben von Messumfor-
mer und Messaufnehmer entfernen.
2. Signalkabel (b) durch die entsprechenden Kabeleinführungen legen.
3. Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektrischem Anschluss-
plan vornehmen:
→ Abb. 15
→ Anschlussbild im Schraubdeckel.
4. Deckel (a) wieder auf das Messaufnehmeranschluss- bzw. Messumformergehäuse festschrau-
ben.
a
b
Abb. 15: Anschluss der Getrenntausführung
a Anschlussklemmenraumdeckel (Messumformer/Messaufnehmer)
b Verbindungskabel (Signalkabel)
4.2.2

Kabelspezifikationen

Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und Messauf-
nehmer folgende Spezifikationen:
2
• 6 x 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern.
• Leiterwiderstand: ≤ 50 Ω/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Kabellänge: max. 20 m
• Dauerbetriebstemperatur: max. +105 °C
S1 S1 S2 S2
+ +
5 6
4
a
4 5 6
+ +
S1 S1 S2 S2
4 Verdrahtung
Pipe
TM TM TT TT
GND
+ +
8 9 10 11 12
7 41 42
7 8 9 10 11 12
41 42
+ +
Pipe
TM TM TT TT
GND
F06-8xxxxxxx-04-xx-xx-de-000
27
