Prosonic Flow 92F PROFIBUS PA
Reihenfolge
Steckplatz
(Slot)
1
2 EMPTY_MODULE
3 EMPTY_MODULE
4 EMPTY_MODULE
5
6 EMPTY_MODULE
7 EMPTY_MODULE
8 CONTROL_BLOCK
Endress+Hauser

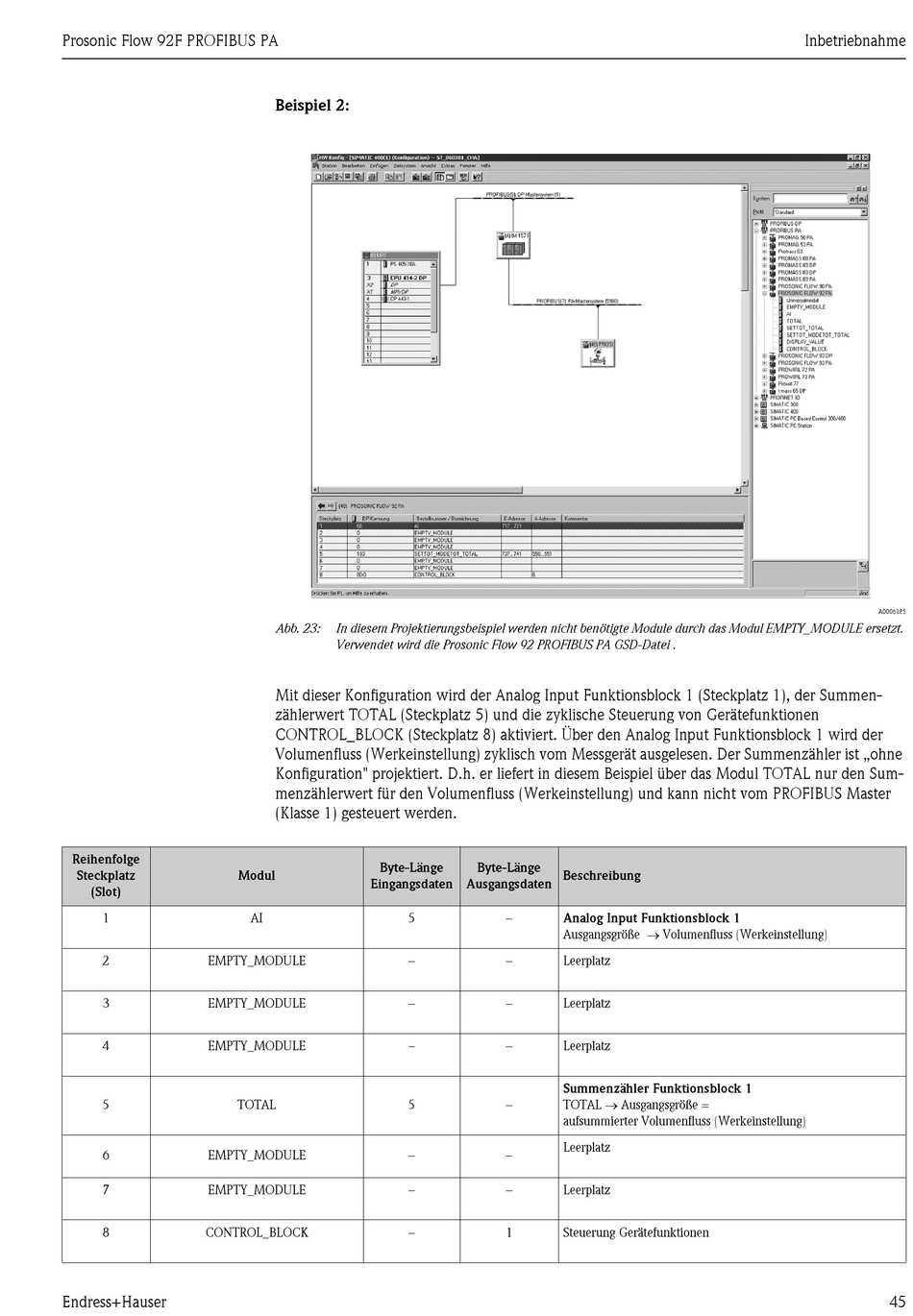

Beispiel 2:
Abb. 23: In diesem Projektierungsbeispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt.
Verwendet wird die Prosonic Flow 92 PROFIBUS PA GSD-Datei .
Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen-
zählerwert TOTAL (Steckplatz 5) und die zyklische Steuerung von Gerätefunktionen
CONTROL_BLOCK (Steckplatz 8) aktiviert. Über den Analog Input Funktionsblock 1 wird der
Volumenfluss (Werkeinstellung) zyklisch vom Messgerät ausgelesen. Der Summenzähler ist „ohne
Konfiguration" projektiert. D.h. er liefert in diesem Beispiel über das Modul TOTAL nur den Sum-
menzählerwert für den Volumenfluss (Werkeinstellung) und kann nicht vom PROFIBUS Master
(Klasse 1) gesteuert werden.
Byte-Länge
Modul
Eingangsdaten
AI 5
–
–
–
TOTAL 5
–
–
–
Byte-Länge
Beschreibung
Ausgangsdaten
– Analog Input Funktionsblock 1
Ausgangsgröße  Volumenfluss (Werkeinstellung)
– Leerplatz
– Leerplatz
– Leerplatz
Summenzähler Funktionsblock 1
TOTAL  Ausgangsgröße =
–
aufsummierter Volumenfluss (Werkeinstellung)
Leerplatz
–
– Leerplatz
1 Steuerung Gerätefunktionen
Inbetriebnahme
A0006185
