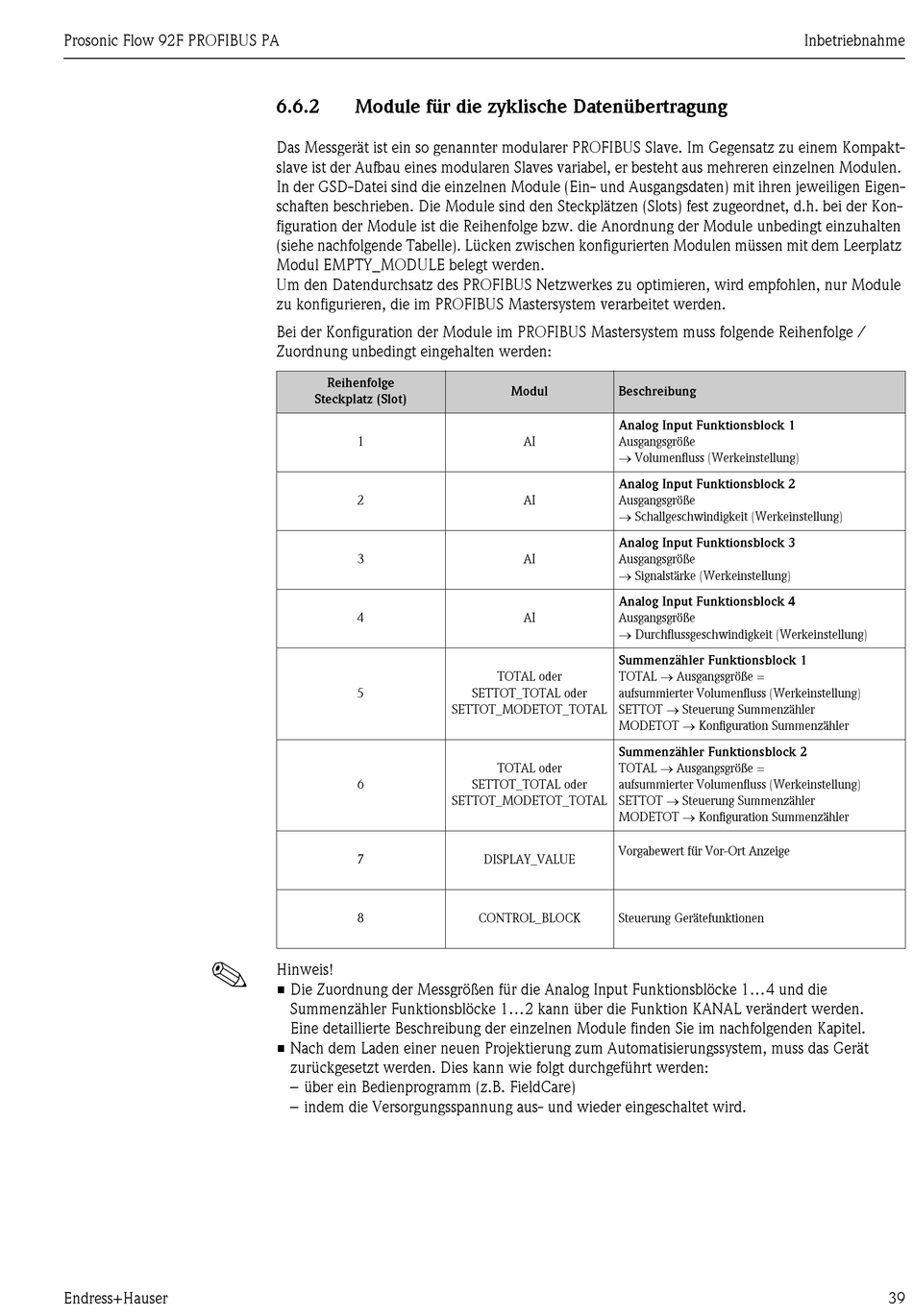

6.6.2
Module für die zyklische Datenübertragung
Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakt-
slave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen.
In der GSD-Datei sind die einzelnen Module (Ein- und Ausgangsdaten) mit ihren jeweiligen Eigen-
schaften beschrieben. Die Module sind den Steckplätzen (Slots) fest zugeordnet, d.h. bei der Kon-
figuration der Module ist die Reihenfolge bzw. die Anordnung der Module unbedingt einzuhalten
(siehe nachfolgende Tabelle). Lücken zwischen konfigurierten Modulen müssen mit dem Leerplatz
Modul EMPTY_MODULE belegt werden.
Um den Datendurchsatz des PROFIBUS Netzwerkes zu optimieren, wird empfohlen, nur Module
zu konfigurieren, die im PROFIBUS Mastersystem verarbeitet werden.
Bei der Konfiguration der Module im PROFIBUS Mastersystem muss folgende Reihenfolge /
Zuordnung unbedingt eingehalten werden:
Reihenfolge
Steckplatz (Slot)
1
2
3
4
5
6
7
8
Hinweis!
• Die Zuordnung der Messgrößen für die Analog Input Funktionsblöcke 1...4 und die
Summenzähler Funktionsblöcke 1...2 kann über die Funktion KANAL verändert werden.
Eine detaillierte Beschreibung der einzelnen Module finden Sie im nachfolgenden Kapitel.
• Nach dem Laden einer neuen Projektierung zum Automatisierungssystem, muss das Gerät
zurückgesetzt werden. Dies kann wie folgt durchgeführt werden:
– über ein Bedienprogramm (z.B. FieldCare)
– indem die Versorgungsspannung aus- und wieder eingeschaltet wird.
Modul
Beschreibung
Analog Input Funktionsblock 1
AI
Ausgangsgröße
Volumenfluss (Werkeinstellung)
Analog Input Funktionsblock 2
AI
Ausgangsgröße
Schallgeschwindigkeit (Werkeinstellung)
Analog Input Funktionsblock 3
AI
Ausgangsgröße
Signalstärke (Werkeinstellung)
Analog Input Funktionsblock 4
AI
Ausgangsgröße
Durchflussgeschwindigkeit (Werkeinstellung)
Summenzähler Funktionsblock 1
TOTAL Ausgangsgröße =
TOTAL oder
SETTOT_TOTAL oder
aufsummierter Volumenfluss (Werkeinstellung)
SETTOT Steuerung Summenzähler
SETTOT_MODETOT_TOTAL
MODETOT Konfiguration Summenzähler
Summenzähler Funktionsblock 2
TOTAL Ausgangsgröße =
TOTAL oder
SETTOT_TOTAL oder
aufsummierter Volumenfluss (Werkeinstellung)
SETTOT Steuerung Summenzähler
SETTOT_MODETOT_TOTAL
MODETOT Konfiguration Summenzähler
Vorgabewert für Vor-Ort Anzeige
DISPLAY_VALUE
CONTROL_BLOCK
Steuerung Gerätefunktionen
Inbetriebnahme
39
