Prosonic Flow 92F PROFIBUS PA
Endress+Hauser
9

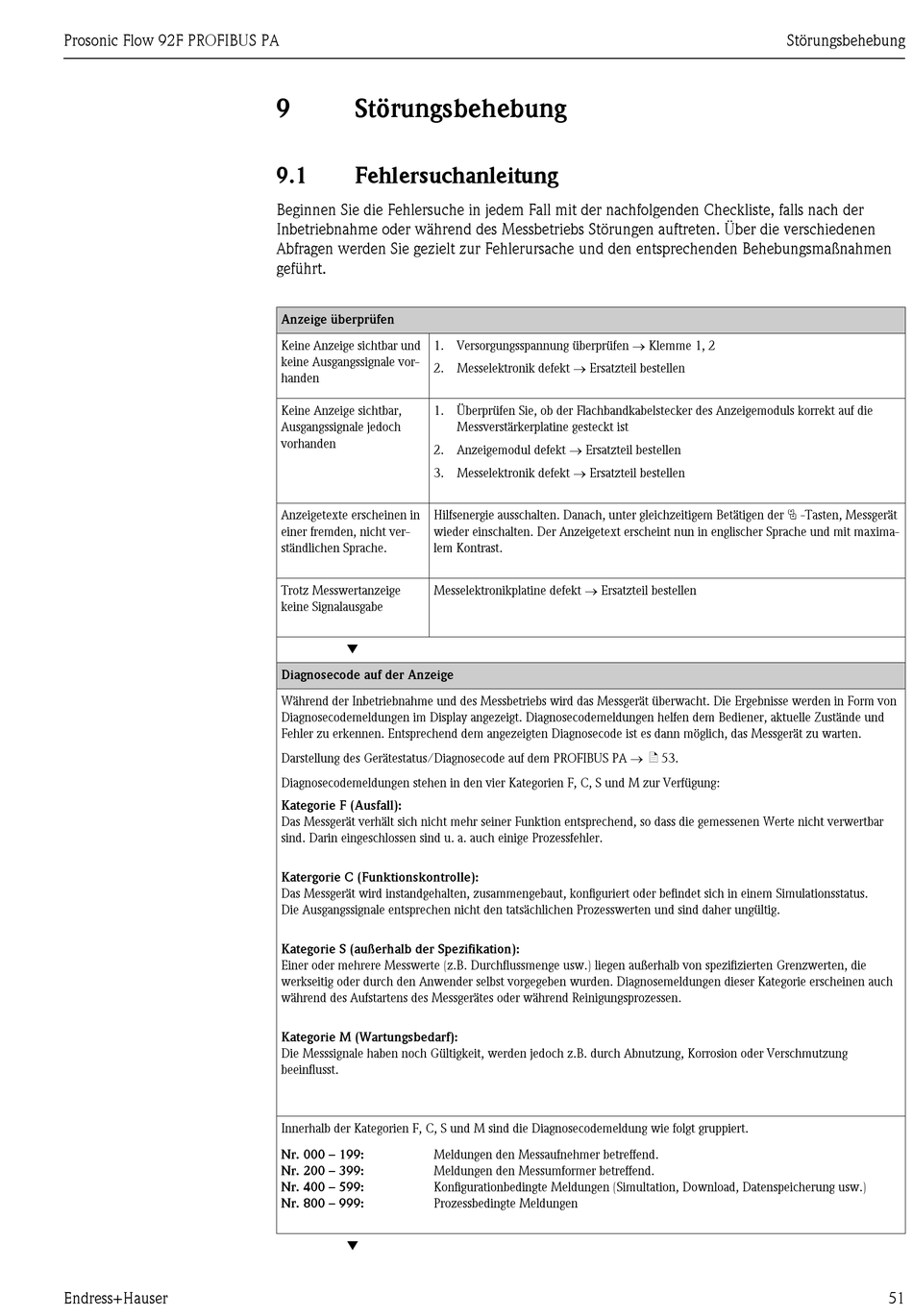

Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der
Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen
Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen
geführt.
Anzeige überprüfen
1. Versorgungsspannung überprüfen  Klemme 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Messelektronik defekt  Ersatzteil bestellen
handen
Keine Anzeige sichtbar,
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
Ausgangssignale jedoch
vorhanden
2. Anzeigemodul defekt  Ersatzteil bestellen
3. Messelektronik defekt  Ersatzteil bestellen
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der P -Tasten, Messgerät
Anzeigetexte erscheinen in
einer fremden, nicht ver-
wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache und mit maxima-
ständlichen Sprache.
lem Kontrast.
Messelektronikplatine defekt  Ersatzteil bestellen
Trotz Messwertanzeige
keine Signalausgabe
Diagnosecode auf der Anzeige
Während der Inbetriebnahme und des Messbetriebs wird das Messgerät überwacht. Die Ergebnisse werden in Form von
Diagnosecodemeldungen im Display angezeigt. Diagnosecodemeldungen helfen dem Bediener, aktuelle Zustände und
Fehler zu erkennen. Entsprechend dem angezeigten Diagnosecode ist es dann möglich, das Messgerät zu warten.
Darstellung des Gerätestatus/Diagnosecode auf dem PROFIBUS PA  ä 53.
Diagnosecodemeldungen stehen in den vier Kategorien F, C, S und M zur Verfügung:
Kategorie F (Ausfall):
Das Messgerät verhält sich nicht mehr seiner Funktion entsprechend, so dass die gemessenen Werte nicht verwertbar
sind. Darin eingeschlossen sind u. a. auch einige Prozessfehler.
Katergorie C (Funktionskontrolle):
Das Messgerät wird instandgehalten, zusammengebaut, konfiguriert oder befindet sich in einem Simulationsstatus.
Die Ausgangssignale entsprechen nicht den tatsächlichen Prozesswerten und sind daher ungültig.
Kategorie S (außerhalb der Spezifikation):
Einer oder mehrere Messwerte (z.B. Durchflussmenge usw.) liegen außerhalb von spezifizierten Grenzwerten, die
werkseitig oder durch den Anwender selbst vorgegeben wurden. Diagnosemeldungen dieser Kategorie erscheinen auch
während des Aufstartens des Messgerätes oder während Reinigungsprozessen.
Kategorie M (Wartungsbedarf):
Die Messsignale haben noch Gültigkeit, werden jedoch z.B. durch Abnutzung, Korrosion oder Verschmutzung
beeinflusst.
Innerhalb der Kategorien F, C, S und M sind die Diagnosecodemeldung wie folgt gruppiert.
Nr. 000 – 199:
Meldungen den Messaufnehmer betreffend.
Nr. 200 – 399:
Meldungen den Messumformer betreffend.
Nr. 400 – 599:
Konfigurationbedingte Meldungen (Simultation, Download, Datenspeicherung usw.)
Nr. 800 – 999:
Prozessbedingte Meldungen
Messverstärkerplatine gesteckt ist
Störungsbehebung
51
