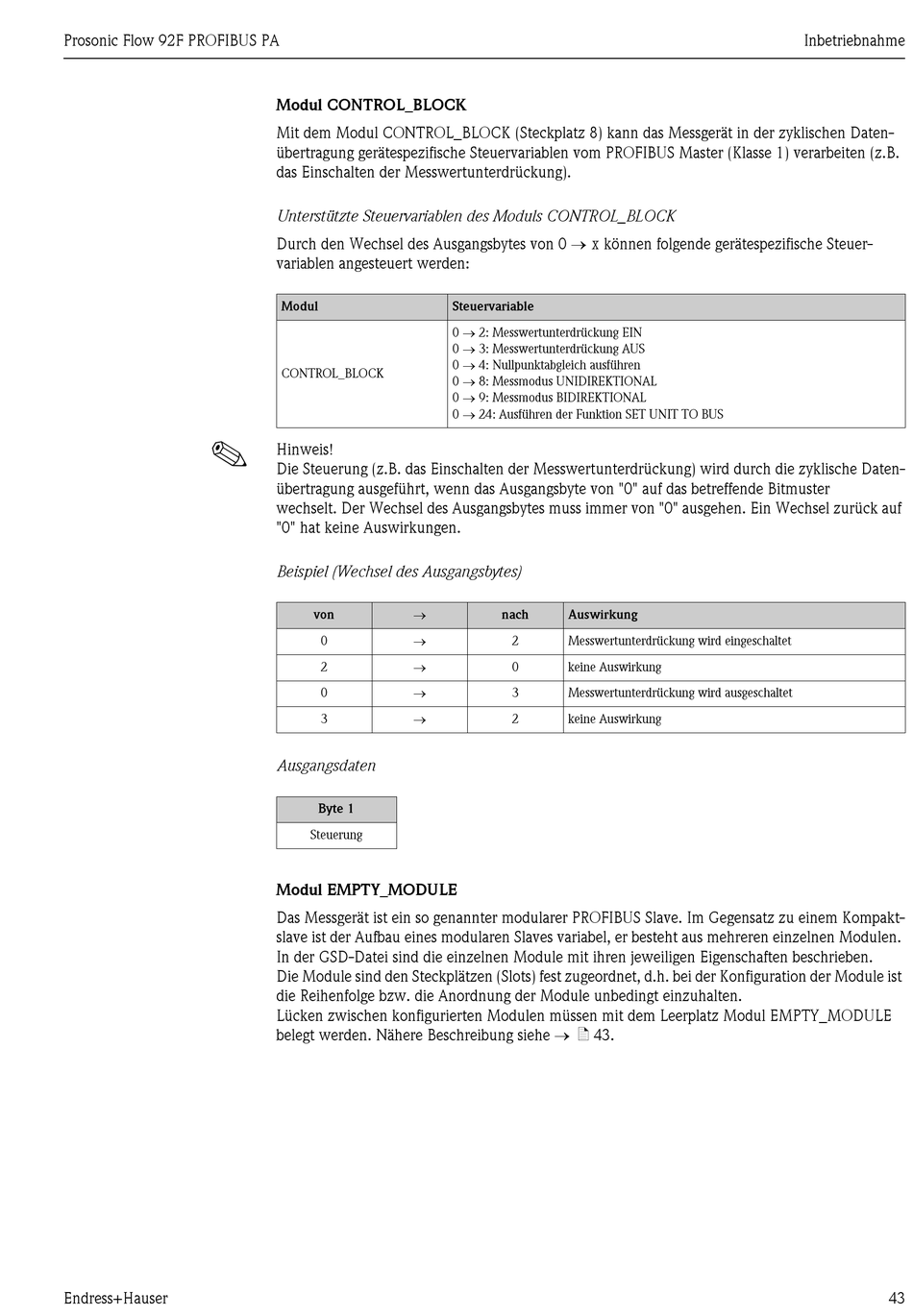

Modul CONTROL_BLOCK
Mit dem Modul CONTROL_BLOCK (Steckplatz 8) kann das Messgerät in der zyklischen Daten-
übertragung gerätespezifische Steuervariablen vom PROFIBUS Master (Klasse 1) verarbeiten (z.B.
das Einschalten der Messwertunterdrückung).
Unterstützte Steuervariablen des Moduls CONTROL_BLOCK
Durch den Wechsel des Ausgangsbytes von 0  x können folgende gerätespezifische Steuer-
variablen angesteuert werden:
Modul
CONTROL_BLOCK
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische Daten-
übertragung ausgeführt, wenn das Ausgangsbyte von "0" auf das betreffende Bitmuster
wechselt. Der Wechsel des Ausgangsbytes muss immer von "0" ausgehen. Ein Wechsel zurück auf
"0" hat keine Auswirkungen.
Beispiel (Wechsel des Ausgangsbytes)

von

0

2

0

3
Ausgangsdaten
Byte 1
Steuerung
Modul EMPTY_MODULE
Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakt-
slave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen.
In der GSD-Datei sind die einzelnen Module mit ihren jeweiligen Eigenschaften beschrieben.
Die Module sind den Steckplätzen (Slots) fest zugeordnet, d.h. bei der Konfiguration der Module ist
die Reihenfolge bzw. die Anordnung der Module unbedingt einzuhalten.
Lücken zwischen konfigurierten Modulen müssen mit dem Leerplatz Modul EMPTY_MODULE
belegt werden. Nähere Beschreibung siehe  ä 43.
Steuervariable
0  2: Messwertunterdrückung EIN
0  3: Messwertunterdrückung AUS
0  4: Nullpunktabgleich ausführen
0  8: Messmodus UNIDIREKTIONAL
0  9: Messmodus BIDIREKTIONAL
0  24: Ausführen der Funktion SET UNIT TO BUS
nach Auswirkung
2 Messwertunterdrückung wird eingeschaltet
0 keine Auswirkung
3 Messwertunterdrückung wird ausgeschaltet
2 keine Auswirkung
