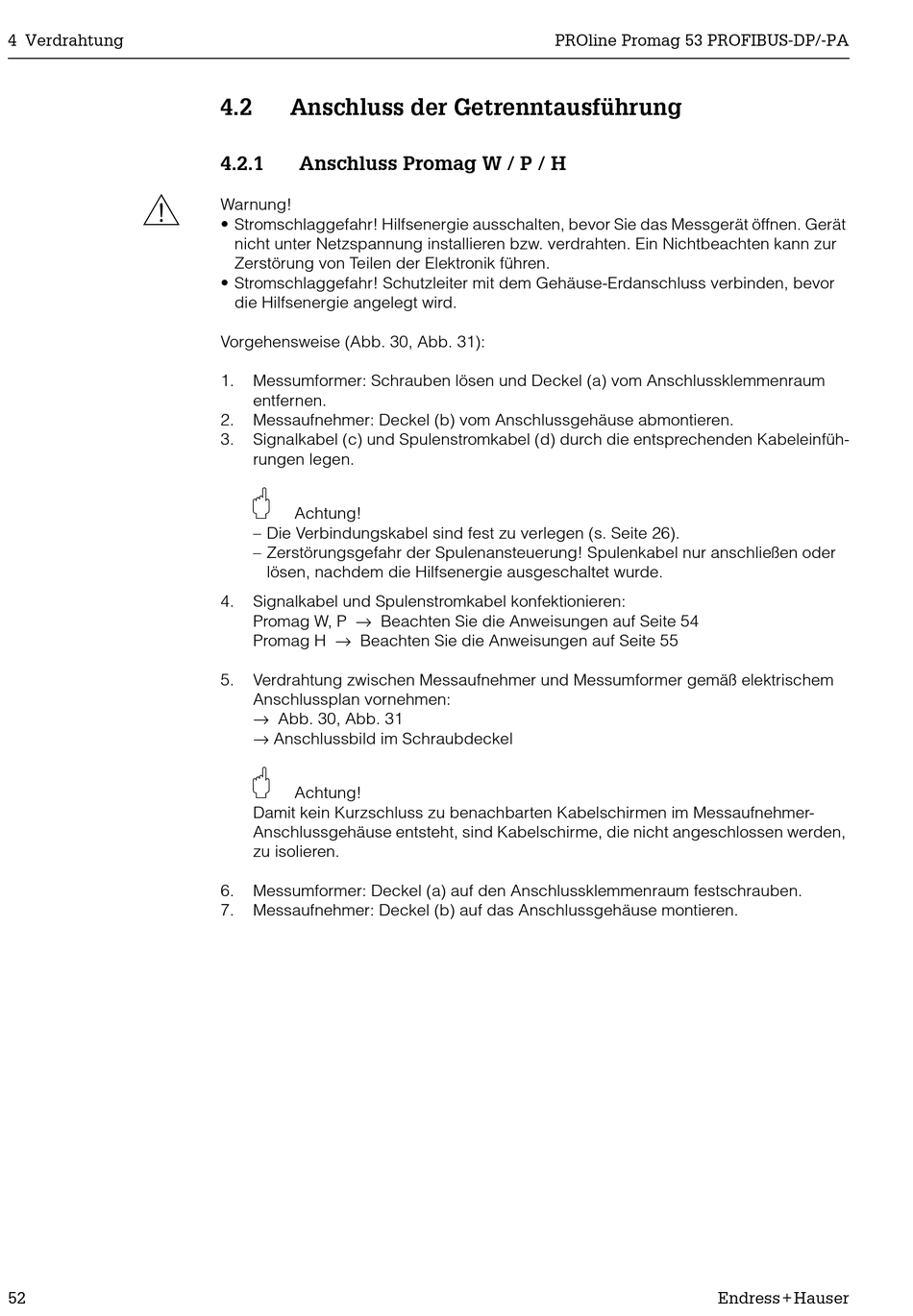

4 Verdrahtung
#
52
4.2
Anschluss der Getrenntausführung
4.2.1

Anschluss Promag W / P / H

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät
nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor
die Hilfsenergie angelegt wird.
Vorgehensweise (Abb. 30, Abb. 31):
1.
Messumformer: Schrauben lösen und Deckel (a) vom Anschlussklemmenraum
entfernen.
2.
Messaufnehmer: Deckel (b) vom Anschlussgehäuse abmontieren.
3.
Signalkabel (c) und Spulenstromkabel (d) durch die entsprechenden Kabeleinfüh-
rungen legen.
"
Achtung!
– Die Verbindungskabel sind fest zu verlegen (s. Seite 26).
– Zerstörungsgefahr der Spulenansteuerung! Spulenkabel nur anschließen oder
lösen, nachdem die Hilfsenergie ausgeschaltet wurde.
4.
Signalkabel und Spulenstromkabel konfektionieren:
Promag W, P → Beachten Sie die Anweisungen auf Seite 54
Promag H → Beachten Sie die Anweisungen auf Seite 55
5.
Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektrischem
Anschlussplan vornehmen:
→ Abb. 30, Abb. 31
→ Anschlussbild im Schraubdeckel
"
Achtung!
Damit kein Kurzschluss zu benachbarten Kabelschirmen im Messaufnehmer-
Anschlussgehäuse entsteht, sind Kabelschirme, die nicht angeschlossen werden,
zu isolieren.
6.
Messumformer: Deckel (a) auf den Anschlussklemmenraum festschrauben.
7.
Messaufnehmer: Deckel (b) auf das Anschlussgehäuse montieren.
PROline Promag 53 PROFIBUS-DP/-PA
