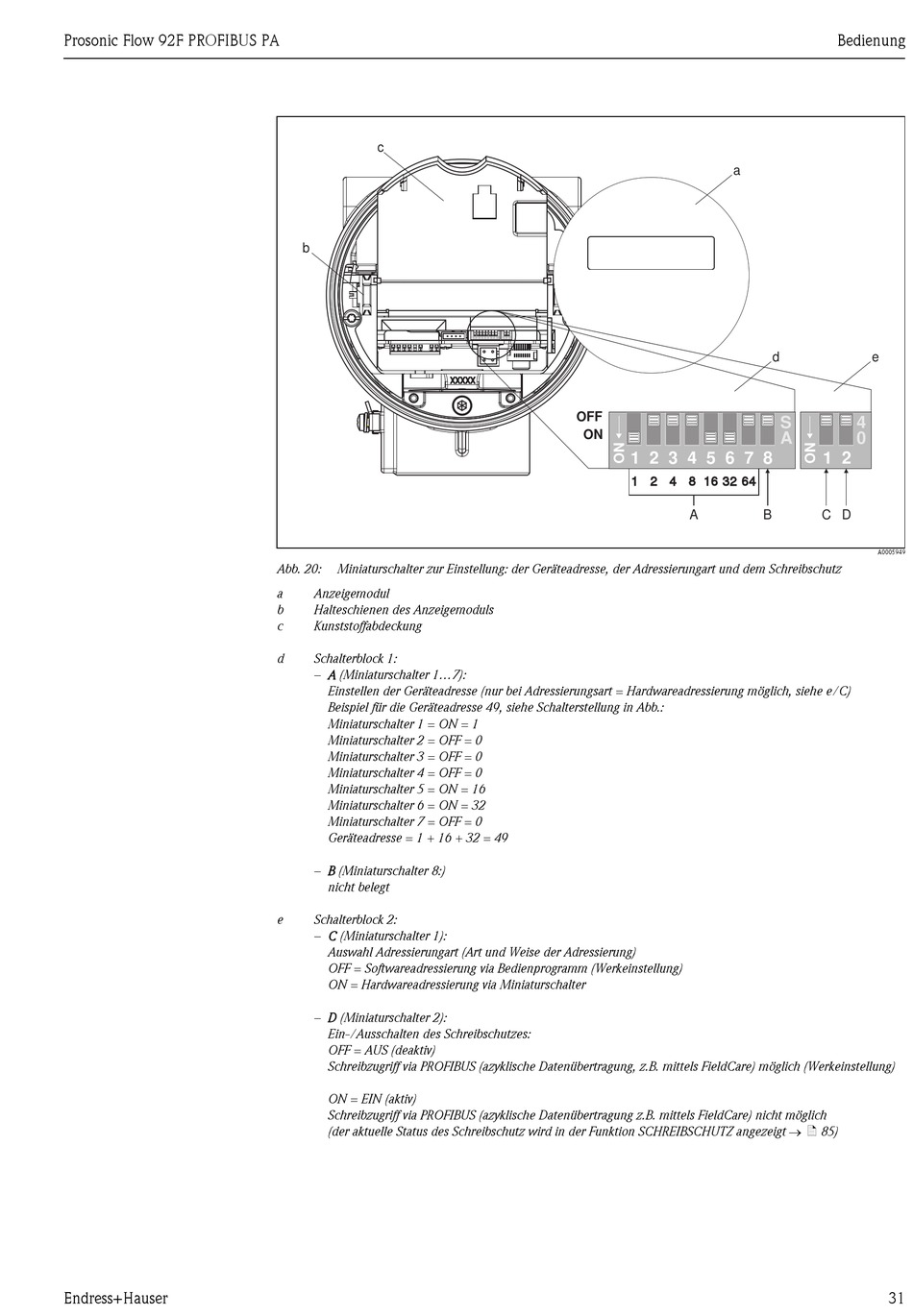

Abb. 20: Miniaturschalter zur Einstellung: der Geräteadresse, der Adressierungart und dem Schreibschutz
a Anzeigemodul
b Halteschienen des Anzeigemoduls
c Kunststoffabdeckung
d Schalterblock 1:
– A (Miniaturschalter 1...7):
Einstellen der Geräteadresse (nur bei Adressierungsart = Hardwareadressierung möglich, siehe e/C)
Beispiel für die Geräteadresse 49, siehe Schalterstellung in Abb.:
Miniaturschalter 1 = ON = 1
Miniaturschalter 2 = OFF = 0
Miniaturschalter 3 = OFF = 0
Miniaturschalter 4 = OFF = 0
Miniaturschalter 5 = ON = 16
Miniaturschalter 6 = ON = 32
Miniaturschalter 7 = OFF = 0
Geräteadresse = 1 + 16 + 32 = 49
– B (Miniaturschalter 8:)
nicht belegt
e Schalterblock 2:
– C (Miniaturschalter 1):
Auswahl Adressierungart (Art und Weise der Adressierung)
OFF = Softwareadressierung via Bedienprogramm (Werkeinstellung)
ON = Hardwareadressierung via Miniaturschalter
– D (Miniaturschalter 2):
Ein-/Ausschalten des Schreibschutzes:
OFF = AUS (deaktiv)
Schreibzugriff via PROFIBUS (azyklische Datenübertragung, z.B. mittels FieldCare) möglich (Werkeinstellung)
ON = EIN (aktiv)
Schreibzugriff via PROFIBUS (azyklische Datenübertragung z.B. mittels FieldCare) nicht möglich
(der aktuelle Status des Schreibschutz wird in der Funktion SCHREIBSCHUTZ angezeigt  ä 85)
