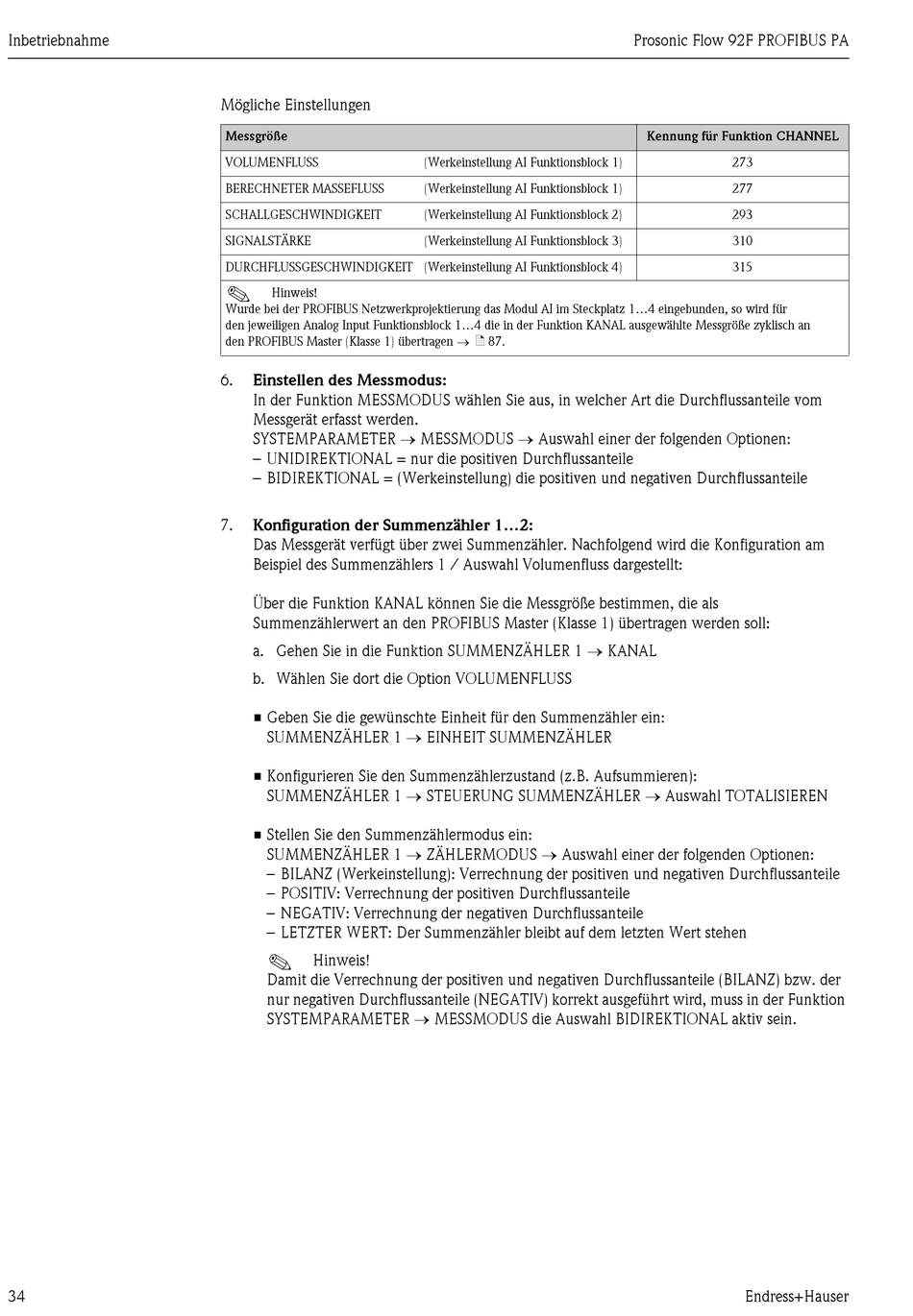

Inbetriebnahme
34
Mögliche Einstellungen
Messgröße
VOLUMENFLUSS
BERECHNETER MASSEFLUSS
SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE
DURCHFLUSSGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 4)
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul AI im Steckplatz 1...4 eingebunden, so wird für
den jeweiligen Analog Input Funktionsblock 1...4 die in der Funktion KANAL ausgewählte Messgröße zyklisch an
den PROFIBUS Master (Klasse 1) übertragen ä 87.
6.
Einstellen des Messmodus:
In der Funktion MESSMODUS wählen Sie aus, in welcher Art die Durchflussanteile vom
Messgerät erfasst werden.
SYSTEMPARAMETER MESSMODUS Auswahl einer der folgenden Optionen:
– UNIDIREKTIONAL = nur die positiven Durchflussanteile
– BIDIREKTIONAL = (Werkeinstellung) die positiven und negativen Durchflussanteile
7.
Konfiguration der Summenzähler 1...2:
Das Messgerät verfügt über zwei Summenzähler. Nachfolgend wird die Konfiguration am
Beispiel des Summenzählers 1 / Auswahl Volumenfluss dargestellt:
Über die Funktion KANAL können Sie die Messgröße bestimmen, die als
Summenzählerwert an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Gehen Sie in die Funktion SUMMENZÄHLER 1 KANAL
b. Wählen Sie dort die Option VOLUMENFLUSS
• Geben Sie die gewünschte Einheit für den Summenzähler ein:
SUMMENZÄHLER 1 EINHEIT SUMMENZÄHLER
• Konfigurieren Sie den Summenzählerzustand (z.B. Aufsummieren):
SUMMENZÄHLER 1 STEUERUNG SUMMENZÄHLER Auswahl TOTALISIEREN
• Stellen Sie den Summenzählermodus ein:
SUMMENZÄHLER 1 ZÄHLERMODUS Auswahl einer der folgenden Optionen:
– BILANZ (Werkeinstellung): Verrechnung der positiven und negativen Durchflussanteile
– POSITIV: Verrechnung der positiven Durchflussanteile
– NEGATIV: Verrechnung der negativen Durchflussanteile
– LETZTER WERT: Der Summenzähler bleibt auf dem letzten Wert stehen
!
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (BILANZ) bzw. der
nur negativen Durchflussanteile (NEGATIV) korrekt ausgeführt wird, muss in der Funktion
SYSTEMPARAMETER MESSMODUS die Auswahl BIDIREKTIONAL aktiv sein.
(Werkeinstellung AI Funktionsblock 1)
(Werkeinstellung AI Funktionsblock 1)
(Werkeinstellung AI Funktionsblock 2)
(Werkeinstellung AI Funktionsblock 3)
Prosonic Flow 92F PROFIBUS PA
Kennung für Funktion CHANNEL
273
277
293
310
315
Endress+Hauser
