Inbetriebnahme
36
6.5

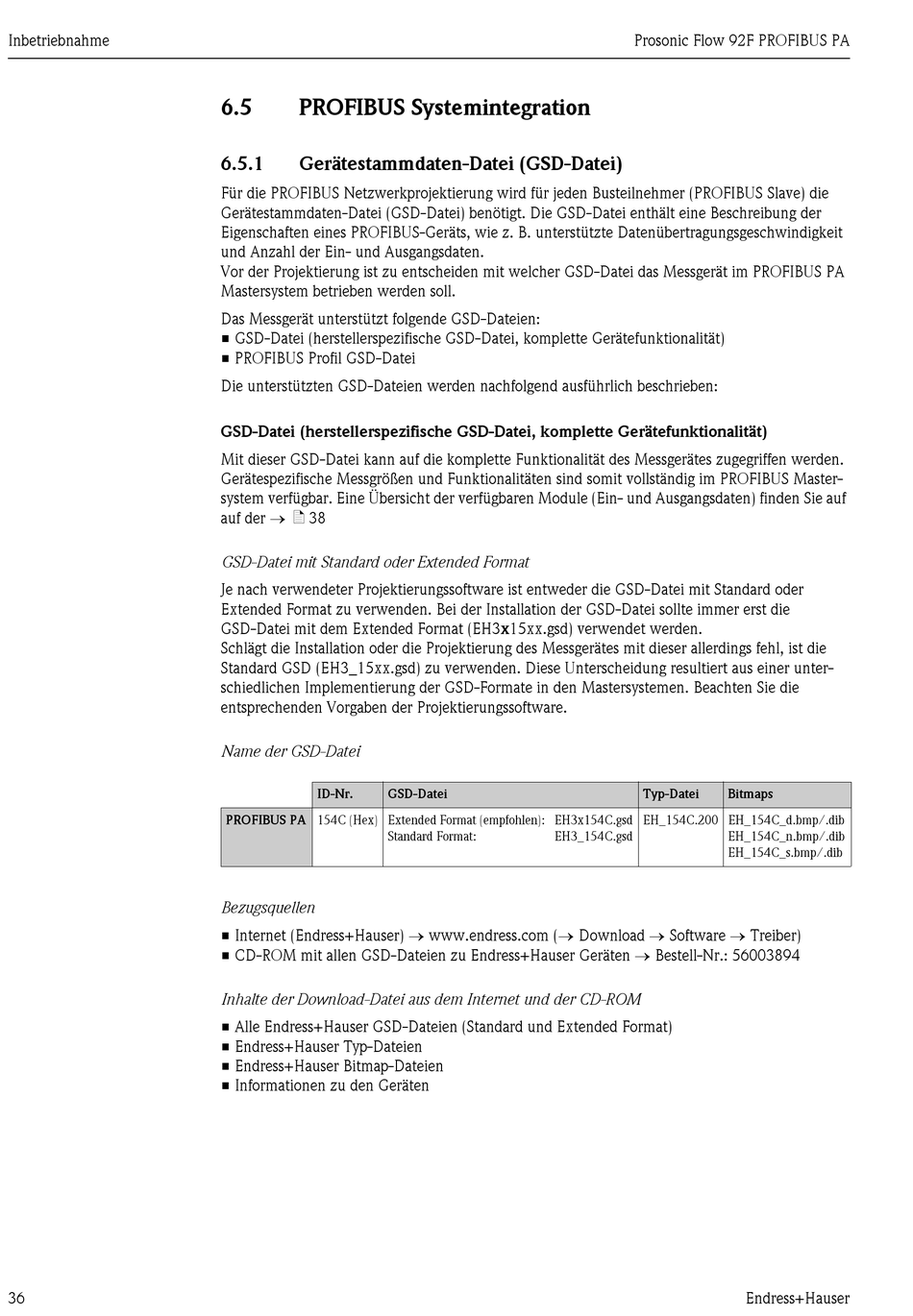

PROFIBUS Systemintegration
6.5.1
Gerätestammdaten-Datei (GSD-Datei)
Für die PROFIBUS Netzwerkprojektierung wird für jeden Busteilnehmer (PROFIBUS Slave) die
Gerätestammdaten-Datei (GSD-Datei) benötigt. Die GSD-Datei enthält eine Beschreibung der
Eigenschaften eines PROFIBUS-Geräts, wie z. B. unterstützte Datenübertragungsgeschwindigkeit
und Anzahl der Ein- und Ausgangsdaten.
Vor der Projektierung ist zu entscheiden mit welcher GSD-Datei das Messgerät im PROFIBUS PA
Mastersystem betrieben werden soll.
Das Messgerät unterstützt folgende GSD-Dateien:
• GSD-Datei (herstellerspezifische GSD-Datei, komplette Gerätefunktionalität)
• PROFIBUS Profil GSD-Datei
Die unterstützten GSD-Dateien werden nachfolgend ausführlich beschrieben:
GSD-Datei (herstellerspezifische GSD-Datei, komplette Gerätefunktionalität)
Mit dieser GSD-Datei kann auf die komplette Funktionalität des Messgerätes zugegriffen werden.
Gerätespezifische Messgrößen und Funktionalitäten sind somit vollständig im PROFIBUS Master-
system verfügbar. Eine Übersicht der verfügbaren Module (Ein- und Ausgangsdaten) finden Sie auf
auf der ä 38
GSD-Datei mit Standard oder Extended Format
Je nach verwendeter Projektierungssoftware ist entweder die GSD-Datei mit Standard oder
Extended Format zu verwenden. Bei der Installation der GSD-Datei sollte immer erst die
GSD-Datei mit dem Extended Format (EH3x15xx.gsd) verwendet werden.
Schlägt die Installation oder die Projektierung des Messgerätes mit dieser allerdings fehl, ist die
Standard GSD (EH3_15xx.gsd) zu verwenden. Diese Unterscheidung resultiert aus einer unter-
schiedlichen Implementierung der GSD-Formate in den Mastersystemen. Beachten Sie die
entsprechenden Vorgaben der Projektierungssoftware.
Name der GSD-Datei
ID-Nr.
GSD-Datei
PROFIBUS PA 154C (Hex) Extended Format (empfohlen):
Standard Format:
Bezugsquellen
• Internet (Endress+Hauser) www.endress.com ( Download Software Treiber)
• CD-ROM mit allen GSD-Dateien zu Endress+Hauser Geräten Bestell-Nr.: 56003894
Inhalte der Download-Datei aus dem Internet und der CD-ROM
• Alle Endress+Hauser GSD-Dateien (Standard und Extended Format)
• Endress+Hauser Typ-Dateien
• Endress+Hauser Bitmap-Dateien
• Informationen zu den Geräten
Prosonic Flow 92F PROFIBUS PA
Typ-Datei
EH3x154C.gsd
EH_154C.200 EH_154C_d.bmp/.dib
EH3_154C.gsd
Bitmaps
EH_154C_n.bmp/.dib
EH_154C_s.bmp/.dib
Endress+Hauser
