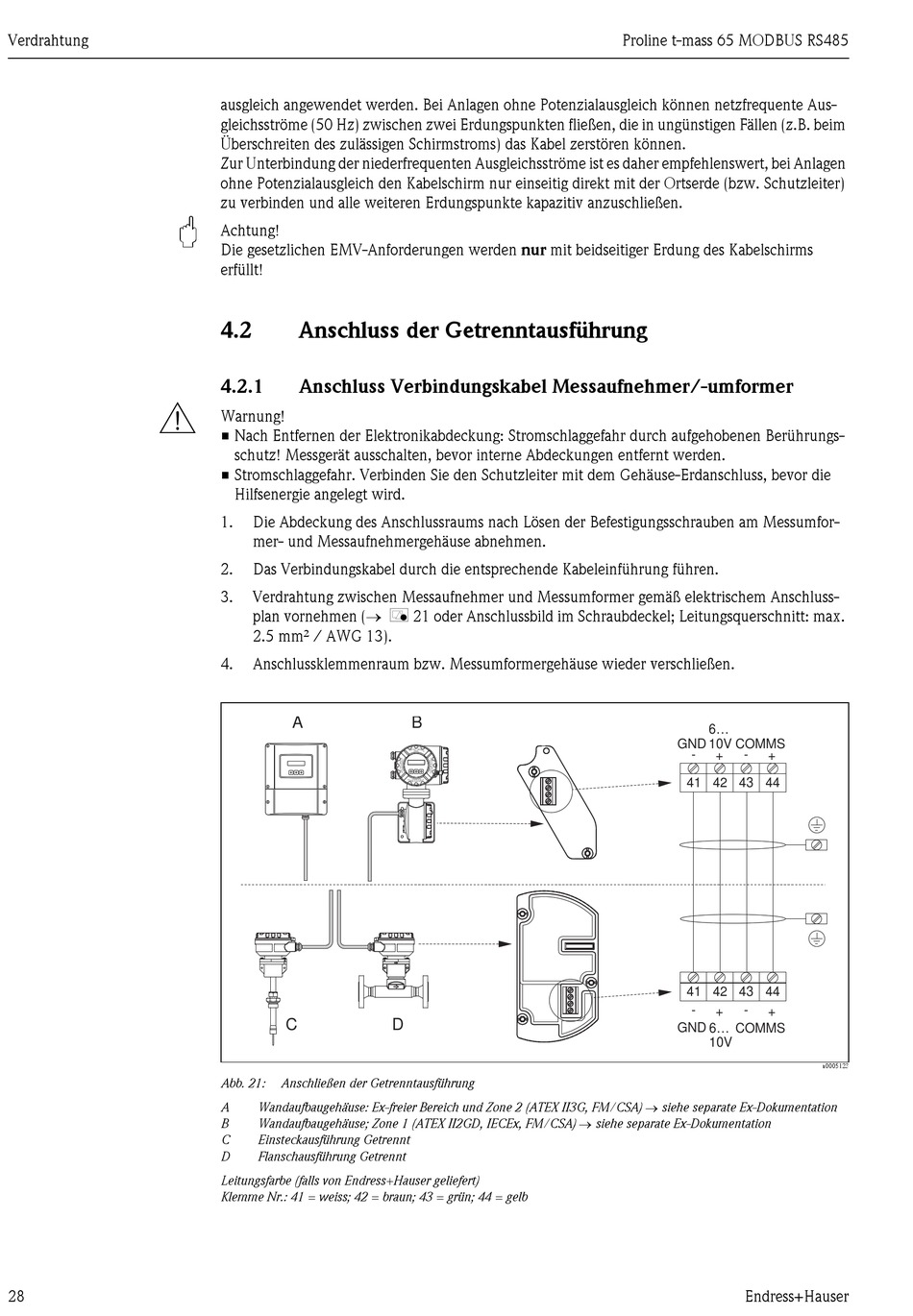

Verdrahtung
"
#
28
ausgleich angewendet werden. Bei Anlagen ohne Potenzialausgleich können netzfrequente Aus-
gleichsströme (50 Hz) zwischen zwei Erdungspunkten fließen, die in ungünstigen Fällen (z.B. beim
Überschreiten des zulässigen Schirmstroms) das Kabel zerstören können.
Zur Unterbindung der niederfrequenten Ausgleichsströme ist es daher empfehlenswert, bei Anlagen
ohne Potenzialausgleich den Kabelschirm nur einseitig direkt mit der Ortserde (bzw. Schutzleiter)
zu verbinden und alle weiteren Erdungspunkte kapazitiv anzuschließen.
Achtung!
Die gesetzlichen EMV-Anforderungen werden nur mit beidseitiger Erdung des Kabelschirms
erfüllt!
4.2
Anschluss der Getrenntausführung
4.2.1
Anschluss Verbindungskabel Messaufnehmer/-umformer
Warnung!
• Nach Entfernen der Elektronikabdeckung: Stromschlaggefahr durch aufgehobenen Berührungs-
schutz! Messgerät ausschalten, bevor interne Abdeckungen entfernt werden.
• Stromschlaggefahr. Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird.
1.
Die Abdeckung des Anschlussraums nach Lösen der Befestigungsschrauben am Messumfor-
mer- und Messaufnehmergehäuse abnehmen.
2.
Das Verbindungskabel durch die entsprechende Kabeleinführung führen.
3.
Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektrischem Anschluss-
plan vornehmen ( å 21 oder Anschlussbild im Schraubdeckel; Leitungsquerschnitt: max.
2.5 mm² / AWG 13).
4.
Anschlussklemmenraum bzw. Messumformergehäuse wieder verschließen.
A
C
D
Abb. 21:
Anschließen der Getrenntausführung
Wandaufbaugehäuse: Ex-freier Bereich und Zone 2 (ATEX II3G, FM/CSA) siehe separate Ex-Dokumentation
A
Wandaufbaugehäuse; Zone 1 (ATEX II2GD, IECEx, FM/CSA) siehe separate Ex-Dokumentation
B
C
Einsteckausführung Getrennt
D
Flanschausführung Getrennt
Leitungsfarbe (falls von Endress+Hauser geliefert)
Klemme Nr.: 41 = weiss; 42 = braun; 43 = grün; 44 = gelb
B
Proline t-mass 65 MODBUS RS485
6...
10V COMMS
GND
-
-
+
+
41 42 43 44
41 42 43 44
-
-
+
+
GND
6...
COMMS
10V
Endress+Hauser
a0005123
