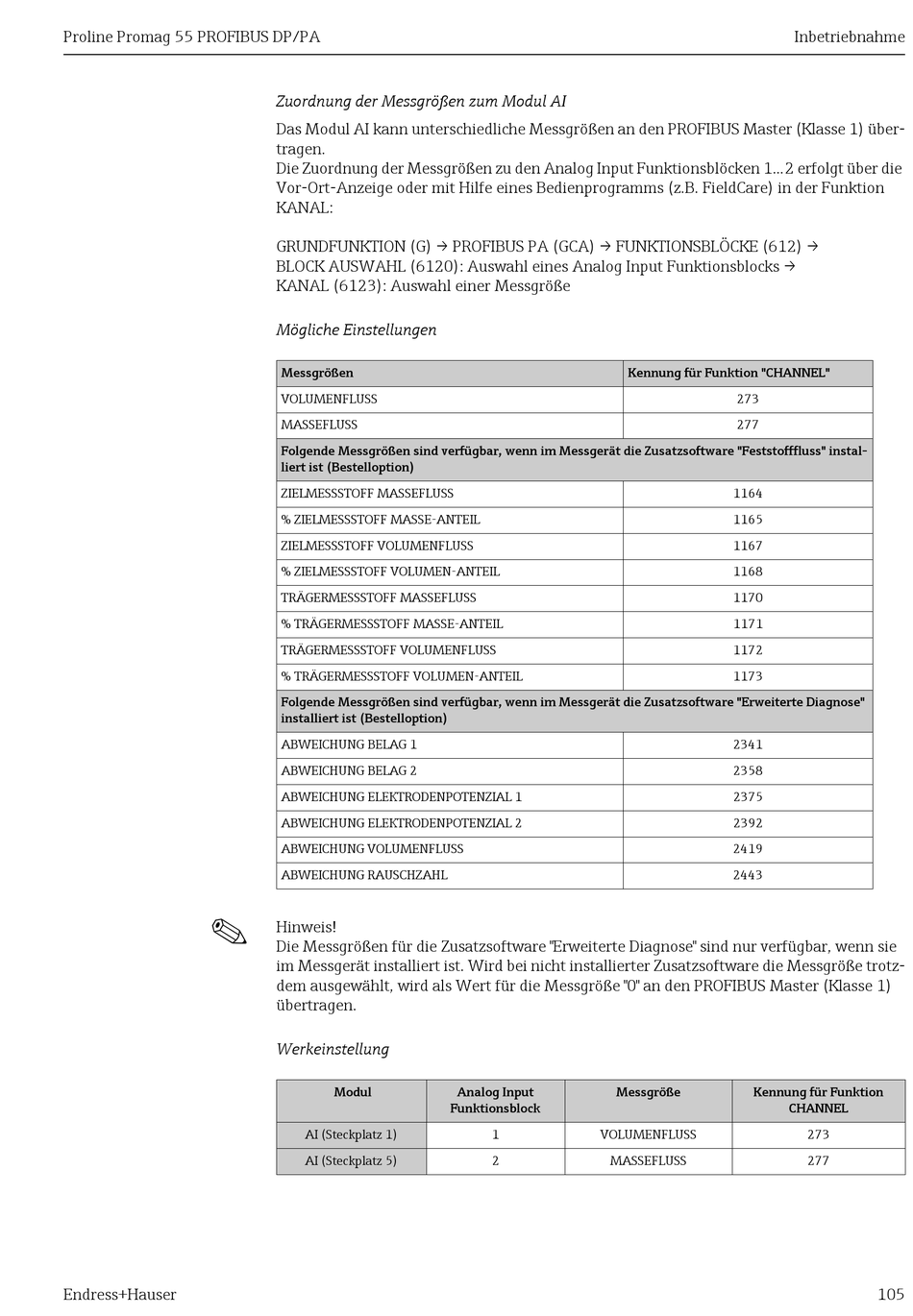

Proline Promag 55 PROFIBUS DP/PA
!
Endress+Hauser
Zuordnung der Messgrößen zum Modul AI
Das Modul AI kann unterschiedliche Messgrößen an den PROFIBUS Master (Klasse 1) über-
tragen.
Die Zuordnung der Messgrößen zu den Analog Input Funktionsblöcken 1...2 erfolgt über die
Vor-Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der Funktion
KANAL:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → FUNKTIONSBLÖCKE (612) →
BLOCK AUSWAHL (6120): Auswahl eines Analog Input Funktionsblocks →
KANAL (6123): Auswahl einer Messgröße
Mögliche Einstellungen
Messgrößen
VOLUMENFLUSS
MASSEFLUSS
Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware "Feststofffluss" instal-
liert ist (Bestelloption)
ZIELMESSSTOFF MASSEFLUSS
% ZIELMESSSTOFF MASSE-ANTEIL
ZIELMESSSTOFF VOLUMENFLUSS
% ZIELMESSSTOFF VOLUMEN-ANTEIL
TRÄGERMESSSTOFF MASSEFLUSS
% TRÄGERMESSSTOFF MASSE-ANTEIL
TRÄGERMESSSTOFF VOLUMENFLUSS
% TRÄGERMESSSTOFF VOLUMEN-ANTEIL
Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware "Erweiterte Diagnose"
installiert ist (Bestelloption)
ABWEICHUNG BELAG 1
ABWEICHUNG BELAG 2
ABWEICHUNG ELEKTRODENPOTENZIAL 1
ABWEICHUNG ELEKTRODENPOTENZIAL 2
ABWEICHUNG VOLUMENFLUSS
ABWEICHUNG RAUSCHZAHL
Hinweis!
Die Messgrößen für die Zusatzsoftware "Erweiterte Diagnose" sind nur verfügbar, wenn sie
im Messgerät installiert ist. Wird bei nicht installierter Zusatzsoftware die Messgröße trotz-
dem ausgewählt, wird als Wert für die Messgröße "0" an den PROFIBUS Master (Klasse 1)
übertragen.
Werkeinstellung
Modul
AI (Steckplatz 1)
AI (Steckplatz 5)
Analog Input Messgröße
Funktionsblock
1 VOLUMENFLUSS
2 MASSEFLUSS
Inbetriebnahme
Kennung für Funktion "CHANNEL"
273
277
1164
1165
1167
1168
1170
1171
1172
1173
2341
2358
2375
2392
2419
2443
Kennung für Funktion
CHANNEL
273
277
