Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser

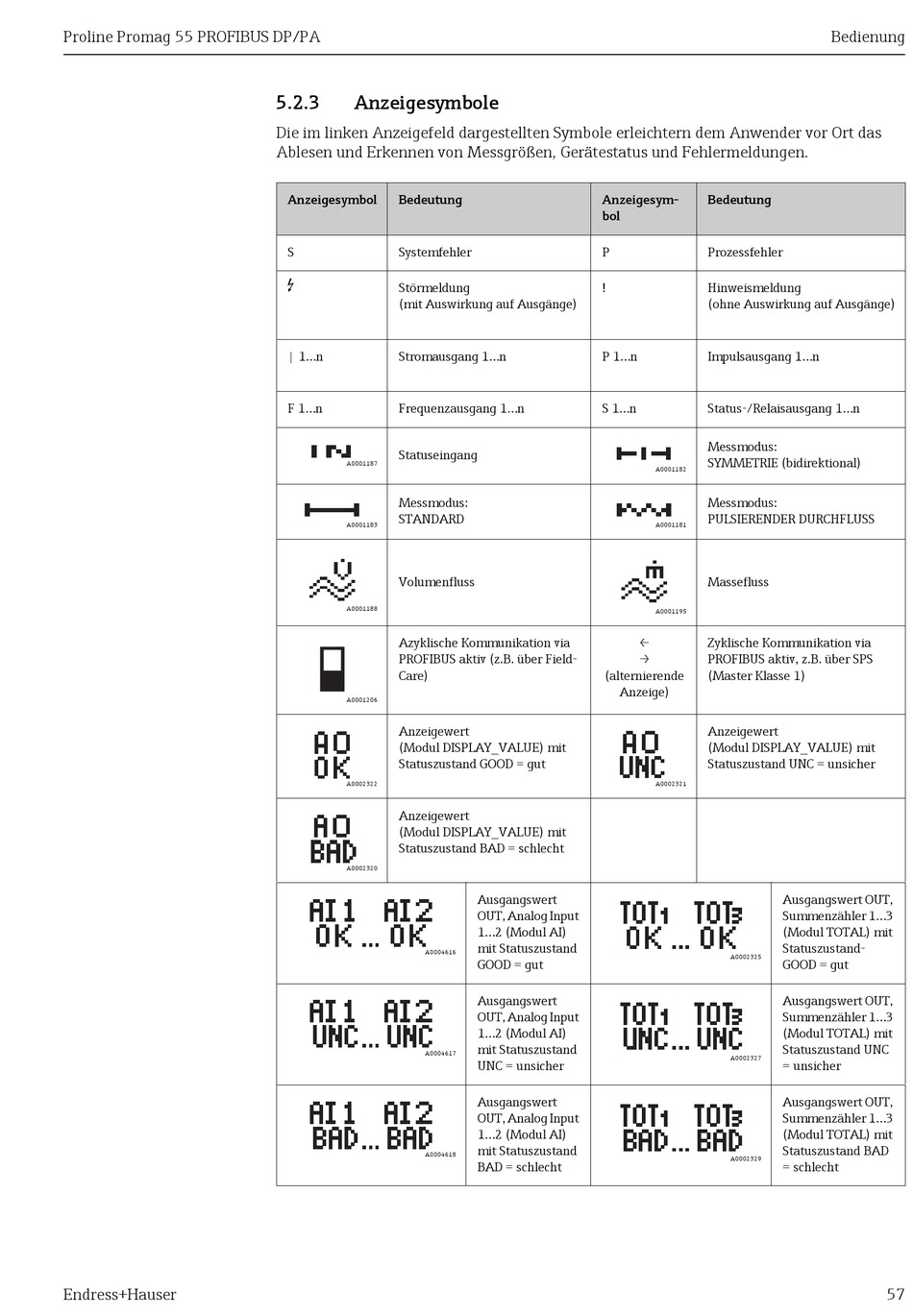

5.2.3
Anzeigesymbole
Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das
Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbol
Bedeutung
S
Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
| 1...n
Stromausgang 1...n
F 1...n
Frequenzausgang 1...n
Statuseingang
A0001187
Messmodus:
STANDARD
A0001183
Volumenfluss
A0001188
Azyklische Kommunikation via
PROFIBUS aktiv (z.B. über Field-
Care)
A0001206
Anzeigewert
(Modul DISPLAY_VALUE) mit
Statuszustand GOOD = gut
A0002322
Anzeigewert
(Modul DISPLAY_VALUE) mit
Statuszustand BAD = schlecht
A0002320
A0004616
A0004617
A0004618
Anzeigesym-
bol
P
!
P 1...n
S 1...n
←
→
(alternierende
Anzeige)
Ausgangswert
OUT, Analog Input
1...2 (Modul AI)
mit Statuszustand
GOOD = gut
Ausgangswert
OUT, Analog Input
1...2 (Modul AI)
mit Statuszustand
UNC = unsicher
Ausgangswert
OUT, Analog Input
1...2 (Modul AI)
mit Statuszustand
BAD = schlecht
Bedeutung
Prozessfehler
Hinweismeldung
(ohne Auswirkung auf Ausgänge)
Impulsausgang 1...n
Status-/Relaisausgang 1...n
Messmodus:
SYMMETRIE (bidirektional)
A0001182
Messmodus:
PULSIERENDER DURCHFLUSS
A0001181
Massefluss
A0001195
Zyklische Kommunikation via
PROFIBUS aktiv, z.B. über SPS
(Master Klasse 1)
Anzeigewert
(Modul DISPLAY_VALUE) mit
Statuszustand UNC = unsicher
A0002321
Ausgangswert OUT,
Summenzähler 1...3
(Modul TOTAL) mit
Statuszustand-
A0002325
GOOD = gut
Ausgangswert OUT,
Summenzähler 1...3
(Modul TOTAL) mit
Statuszustand UNC
A0002327
= unsicher
Ausgangswert OUT,
Summenzähler 1...3
(Modul TOTAL) mit
Statuszustand BAD
A0002329
= schlecht
Bedienung
57
