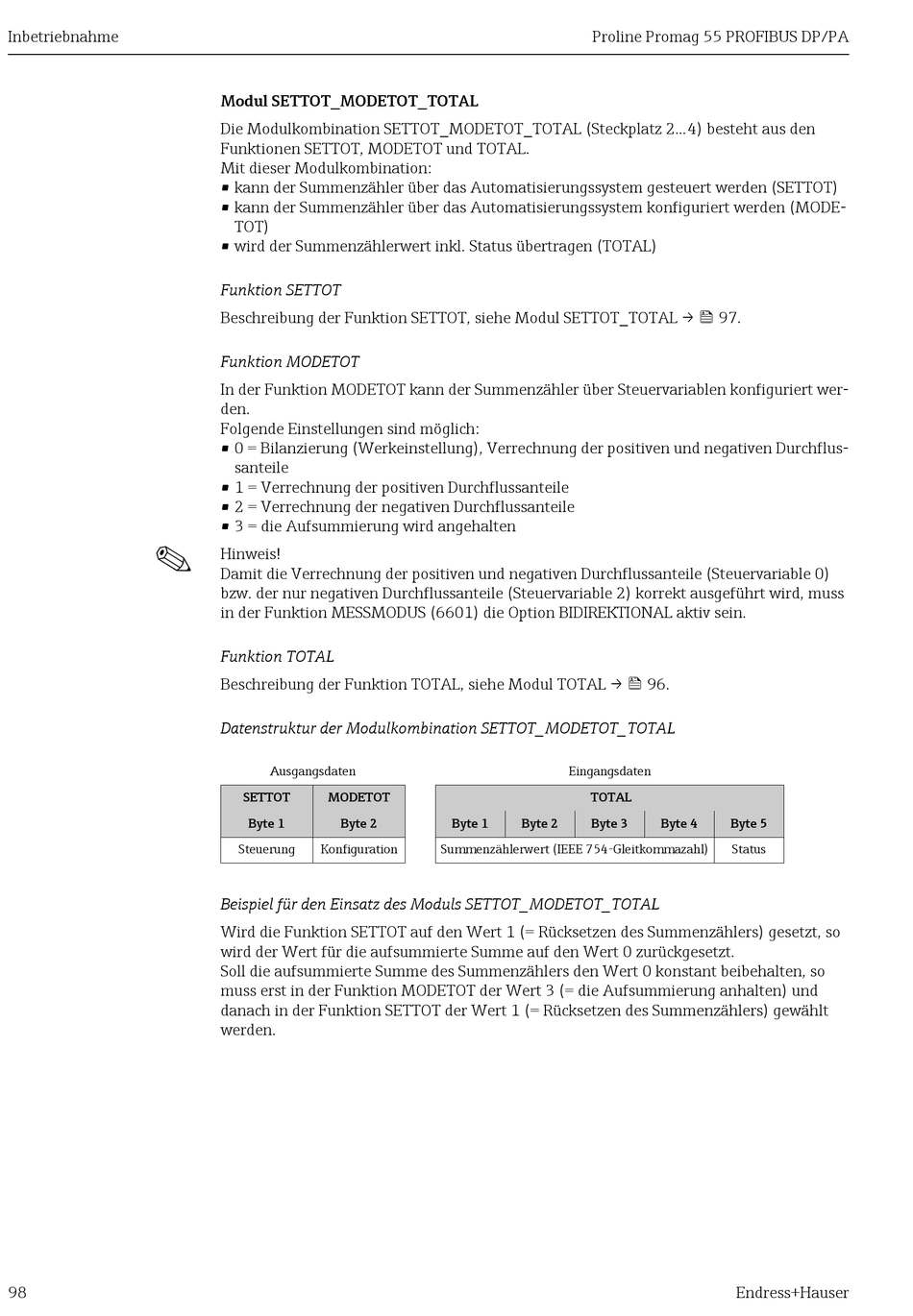

Inbetriebnahme
!
98
Modul SETTOT_MODETOT_TOTAL
Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 2...4) besteht aus den
Funktionen SETTOT, MODETOT und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• kann der Summenzähler über das Automatisierungssystem konfiguriert werden (MODE-
TOT)
• wird der Summenzählerwert inkl. Status übertragen (TOTAL)
Funktion SETTOT
Beschreibung der Funktion SETTOT, siehe Modul SETTOT_TOTAL →  97.
Funktion MODETOT
In der Funktion MODETOT kann der Summenzähler über Steuervariablen konfiguriert wer-
den.
Folgende Einstellungen sind möglich:
• 0 = Bilanzierung (Werkeinstellung), Verrechnung der positiven und negativen Durchflus-
santeile
• 1 = Verrechnung der positiven Durchflussanteile
• 2 = Verrechnung der negativen Durchflussanteile
• 3 = die Aufsummierung wird angehalten
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (Steuervariable 0)
bzw. der nur negativen Durchflussanteile (Steuervariable 2) korrekt ausgeführt wird, muss
in der Funktion MESSMODUS (6601) die Option BIDIREKTIONAL aktiv sein.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL →  96.
Datenstruktur der Modulkombination SETTOT_MODETOT_TOTAL
Ausgangsdaten
SETTOT MODETOT
Byte 1 Byte 2
Steuerung Konfiguration
Beispiel für den Einsatz des Moduls SETTOT_MODETOT_TOTAL
Wird die Funktion SETTOT auf den Wert 1 (= Rücksetzen des Summenzählers) gesetzt, so
wird der Wert für die aufsummierte Summe auf den Wert 0 zurückgesetzt.
Soll die aufsummierte Summe des Summenzählers den Wert 0 konstant beibehalten, so
muss erst in der Funktion MODETOT der Wert 3 (= die Aufsummierung anhalten) und
danach in der Funktion SETTOT der Wert 1 (= Rücksetzen des Summenzählers) gewählt
werden.
Proline Promag 55 PROFIBUS DP/PA
Eingangsdaten
TOTAL
Byte 1 Byte 2 Byte 3
Summenzählerwert (IEEE 754-Gleitkommazahl)
Byte 4 Byte 5
Status
