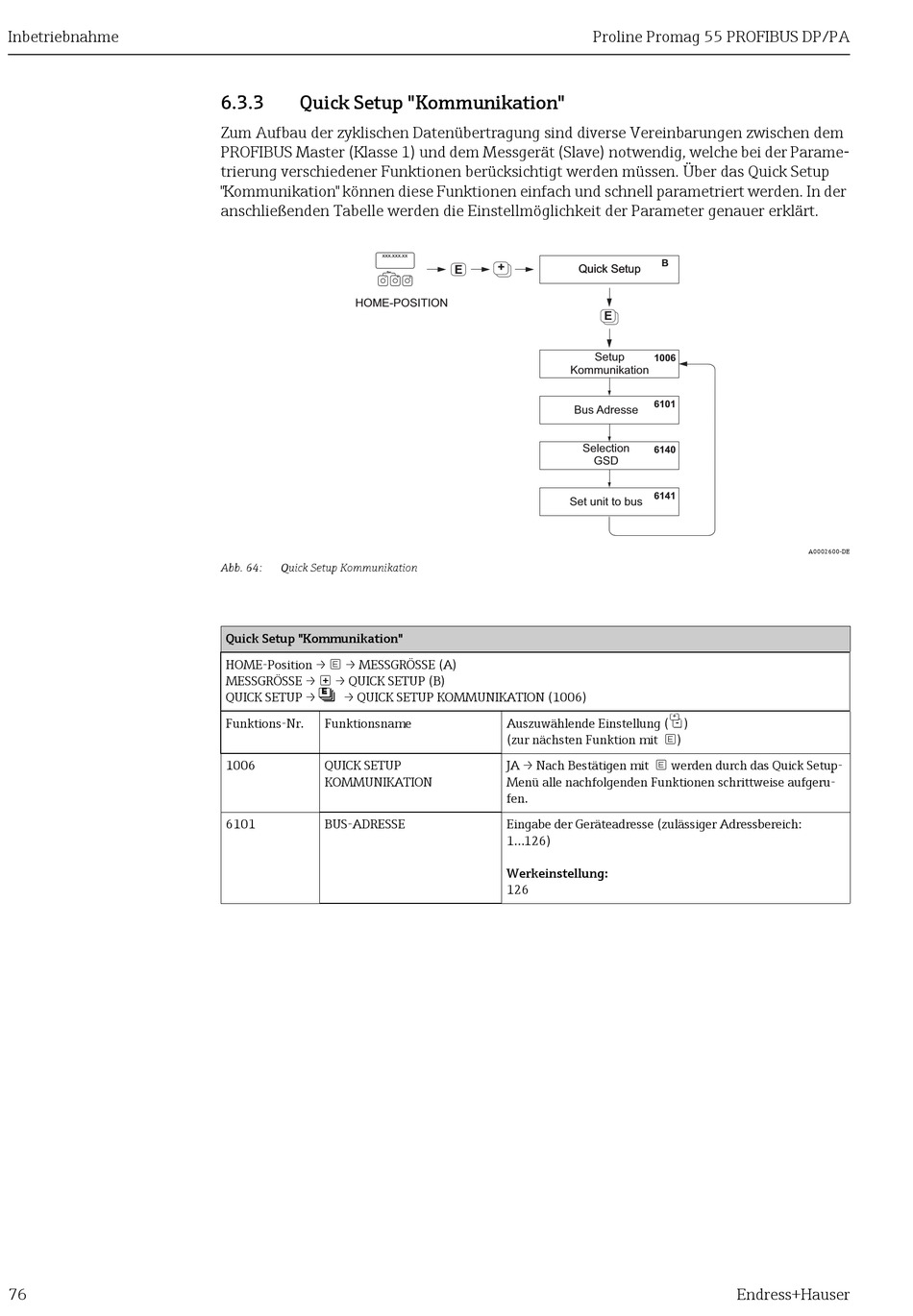

Endress+Hauser Proline Promag 55 PROFIBUS DP Betriebsanleitung Seite 76

Inbetriebnahme
76
6.3.3 Quick Setup "Kommunikation"
Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem
PROFIBUS Master (Klasse 1) und dem Messgerät (Slave) notwendig, welche bei der Parame-
trierung verschiedener Funktionen berücksichtigt werden müssen. Über das Quick Setup
"Kommunikation" können diese Funktionen einfach und schnell parametriert werden. In der
anschließenden Tabelle werden die Einstellmöglichkeit der Parameter genauer erklärt.
XXX.XXX.XX
Esc
-
HOME-POSITION
Abb. 64: Quick Setup Kommunikation
Quick Setup "Kommunikation"
HOME-Position →  → MESSGRÖSSE (A)
MESSGRÖSSE →  → QUICK SETUP (B)
N
QUICK SETUP → → QUICK SETUP KOMMUNIKATION (1006)
Funktions-Nr. Funktionsname
1006 QUICK SETUP
KOMMUNIKATION
6101 BUS-ADRESSE
+ +
E
+
E
Auszuwählende Einstellung (
(zur nächsten Funktion mit )
JA → Nach Bestätigen mit  werden durch das Quick Setup-
Menü alle nachfolgenden Funktionen schrittweise aufgeru-
fen.
Eingabe der Geräteadresse (zulässiger Adressbereich:
1...126)
Werkeinstellung:
126
Proline Promag 55 PROFIBUS DP/PA
B
Quick Setup Quick Setup
+ E
Setup
1006
Kommunikation
6101
Bus Adresse
Selection
6140
GSD
6141
Set unit to bus
P
)
Endress+Hauser
A0002600-DE
