Proline Promag 55 PROFIBUS DP/PA
!
Endress+Hauser

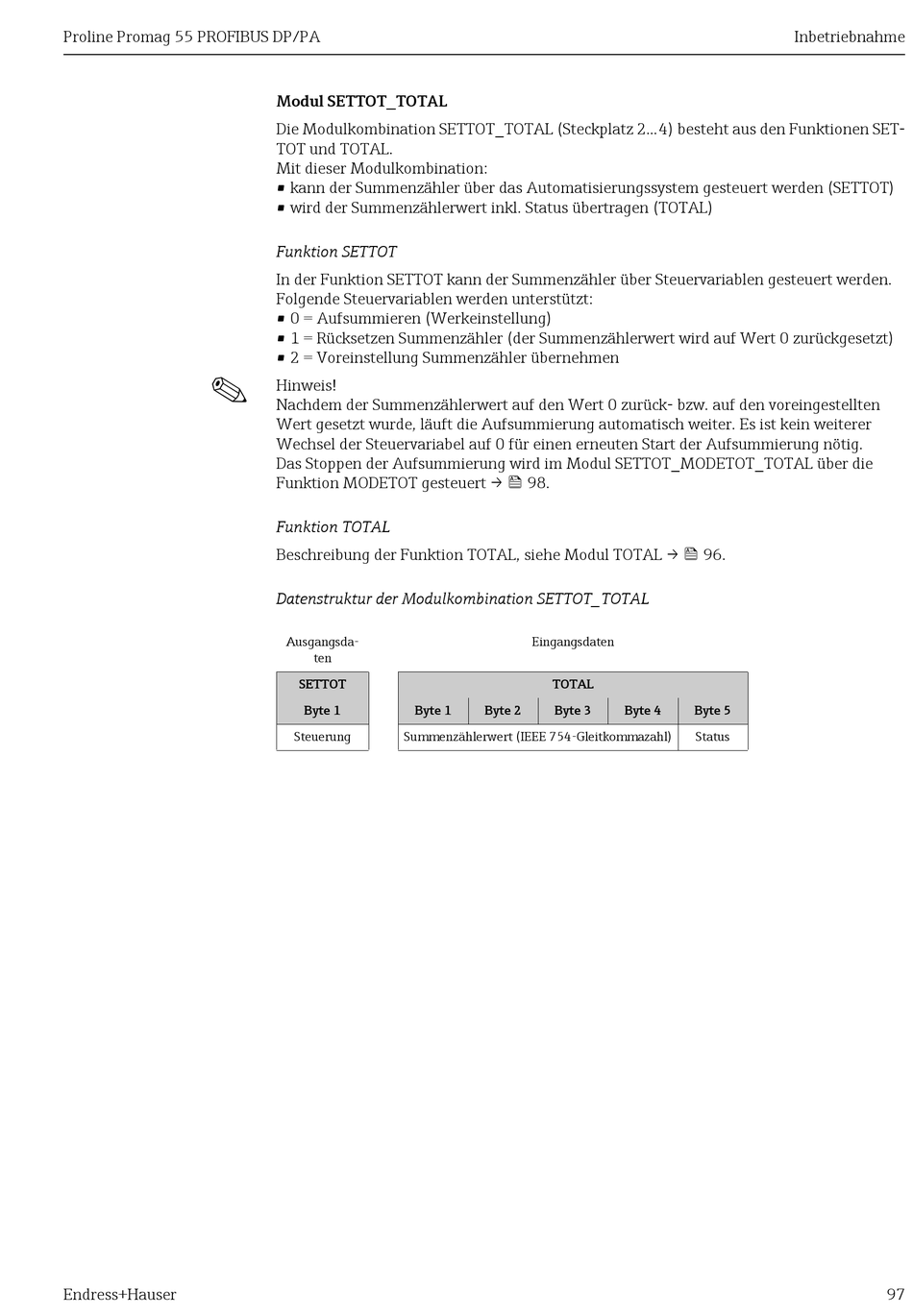

Modul SETTOT_TOTAL
Die Modulkombination SETTOT_TOTAL (Steckplatz 2...4) besteht aus den Funktionen SET-
TOT und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• wird der Summenzählerwert inkl. Status übertragen (TOTAL)
Funktion SETTOT
In der Funktion SETTOT kann der Summenzähler über Steuervariablen gesteuert werden.
Folgende Steuervariablen werden unterstützt:
• 0 = Aufsummieren (Werkeinstellung)
• 1 = Rücksetzen Summenzähler (der Summenzählerwert wird auf Wert 0 zurückgesetzt)
• 2 = Voreinstellung Summenzähler übernehmen
Hinweis!
Nachdem der Summenzählerwert auf den Wert 0 zurück- bzw. auf den voreingestellten
Wert gesetzt wurde, läuft die Aufsummierung automatisch weiter. Es ist kein weiterer
Wechsel der Steuervariabel auf 0 für einen erneuten Start der Aufsummierung nötig.
Das Stoppen der Aufsummierung wird im Modul SETTOT_MODETOT_TOTAL über die
Funktion MODETOT gesteuert → 98.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL → 96.
Datenstruktur der Modulkombination SETTOT_TOTAL
Ausgangsda-
ten
SETTOT
Byte 1
Byte 1
Steuerung
Summenzählerwert (IEEE 754-Gleitkommazahl)
Eingangsdaten
TOTAL
Byte 2
Byte 3
Byte 4
Inbetriebnahme
Byte 5
Status
97
